产品
功分器
1~4GHz, 20W, 2路, 相位0°, SMA,
- ZPD8-2M1000-4000-1001
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 4 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.2 | 1.3 | ||
| 输出驻波比 | 1.2 | 1.25 | ||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | 2 | ° |
其它参数
| 功率容量 | 20W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 |
典型测试数据
| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S22 VSWR |
| 1000 | -3.18 | -22.4 | 1.25 | 1.15 |
| 1300 | -3.19 | -21.3 | 1.13 | 1.09 |
| 1600 | -3.26 | -21.9 | 1.23 | 1.08 |
| 1900 | -3.3 | -25.3 | 1.31 | 1.16 |
| 2200 | -3.38 | -25.4 | 1.32 | 1.16 |
| 2500 | -3.31 | -23.1 | 1.19 | 1.09 |
| 2800 | -3.31 | -24.1 | 1.13 | 1.11 |
| 3100 | -3.41 | -28.2 | 1.31 | 1.17 |
| 3400 | -3.51 | -23.1 | 1.29 | 1.13 |
| 3700 | -3.34 | -20.7 | 1.07 | 1.09 |
| 4000 | -3.42 | -27.8 | 1.17 | 1.16 |

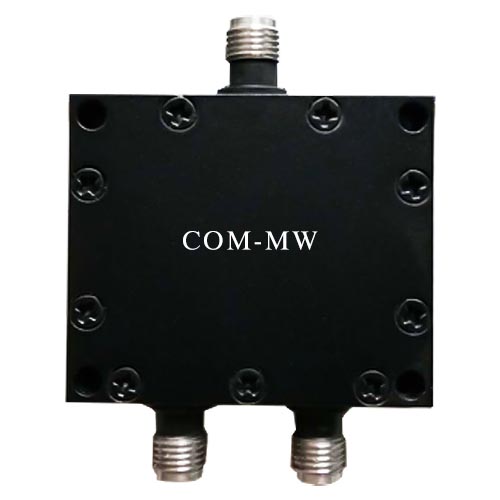

参考实物图

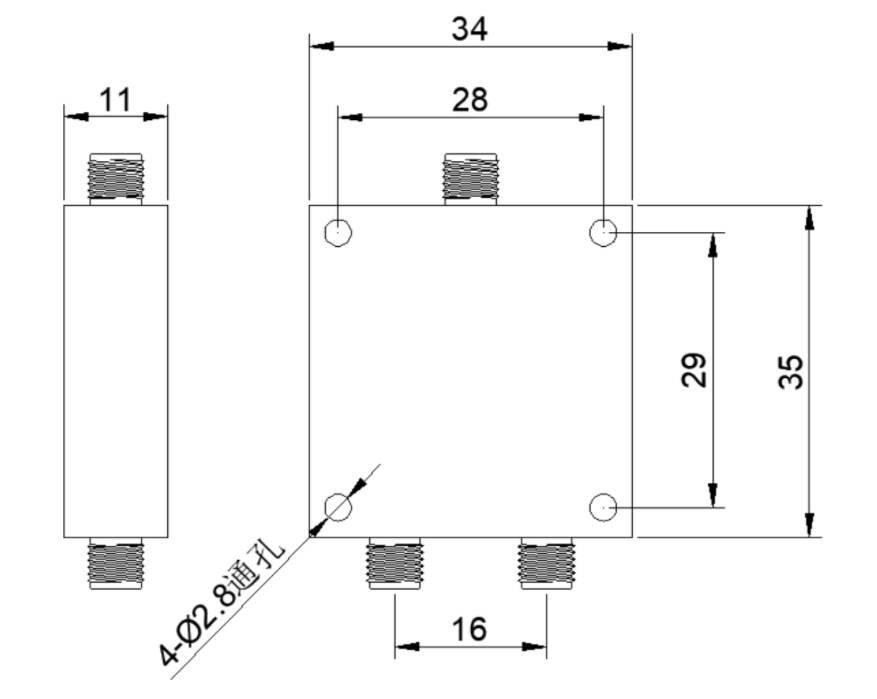

外形结构图（mm）

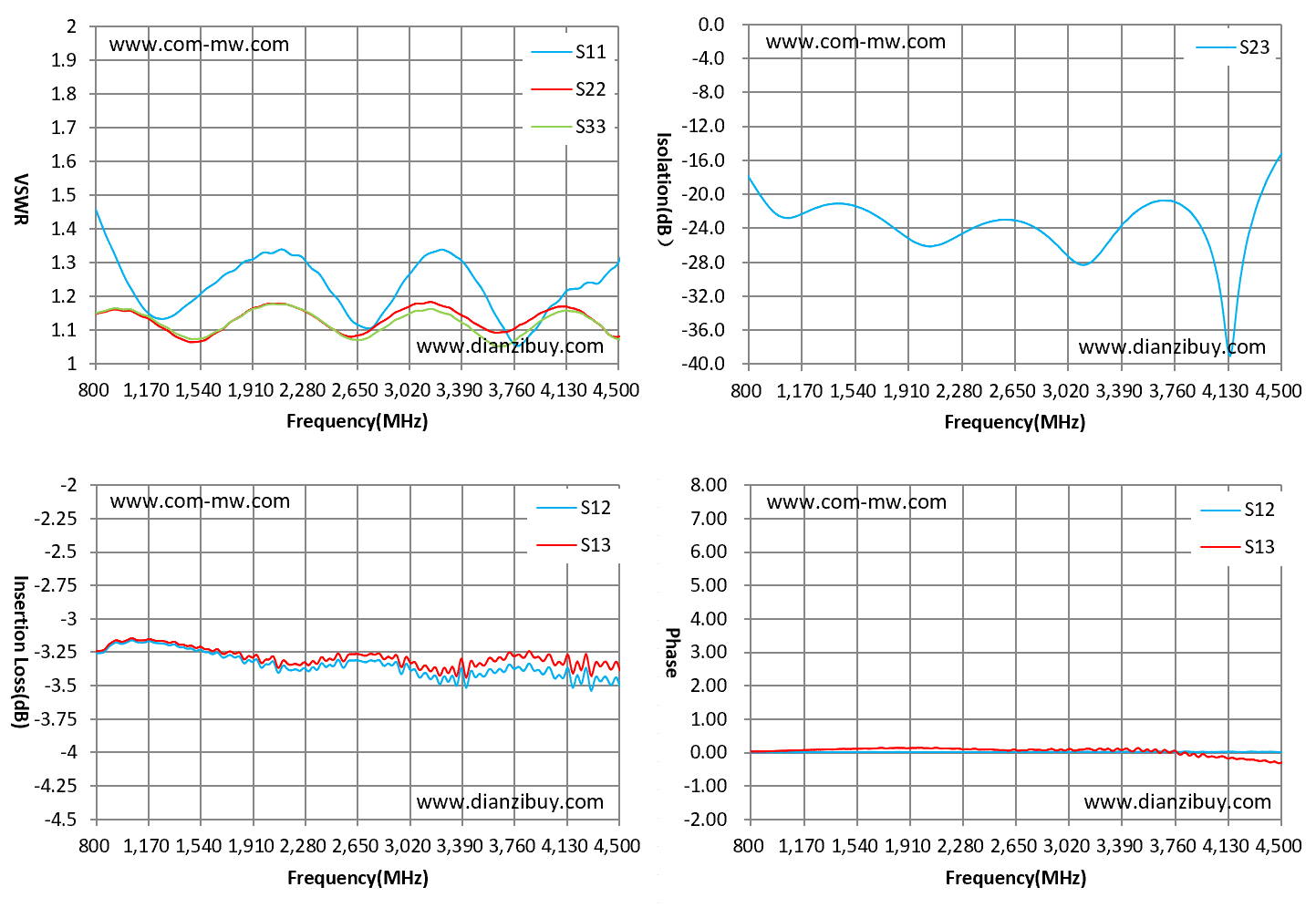

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
