滤波器
通带频率54~66GHz, DC-48GHz≥70dB, 70GHz≥25dB, 1.85
- ZBF5-C60-12G-2709
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 54 | ~ | 66 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 2 | dB | ||
| 带外抑制 | DC-48 | GHz≥ | 70 | dB | ||
| 带外抑制 | 70 | GHz≥ | 25 | dB | ||
| 带外抑制 | 72(设计保证) | GHz≥ | 35 | dB | ||
| 带外抑制 | 48-51G | GHz≥ | 65 | dB | ||
| 带外抑制 | 51-52G | GHz≥ | 55 | dB | ||
| 带外抑制 | 52-53G | GHz≥ | 25 | dB | ||
| 通带驻波 | / | / | 2 |
其它参数
| 接口形式 | 1.85-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图

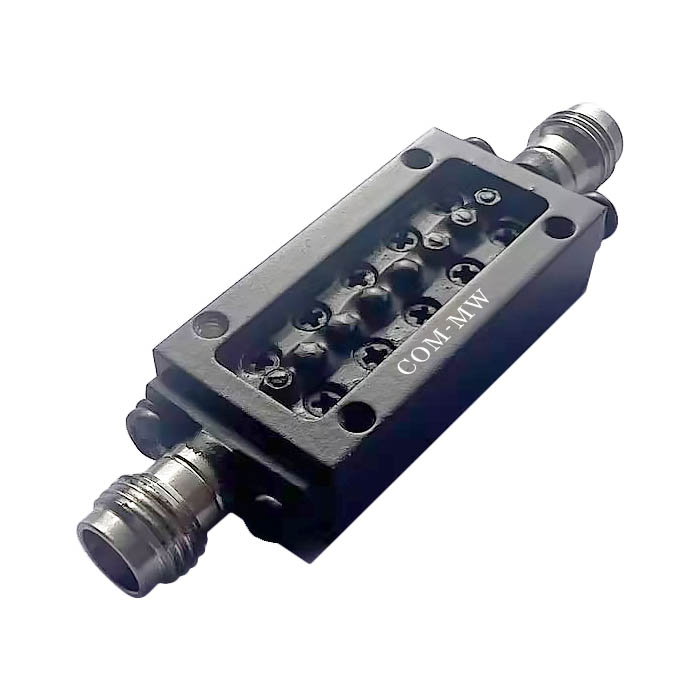

参考实物图
外形结构图（mm）

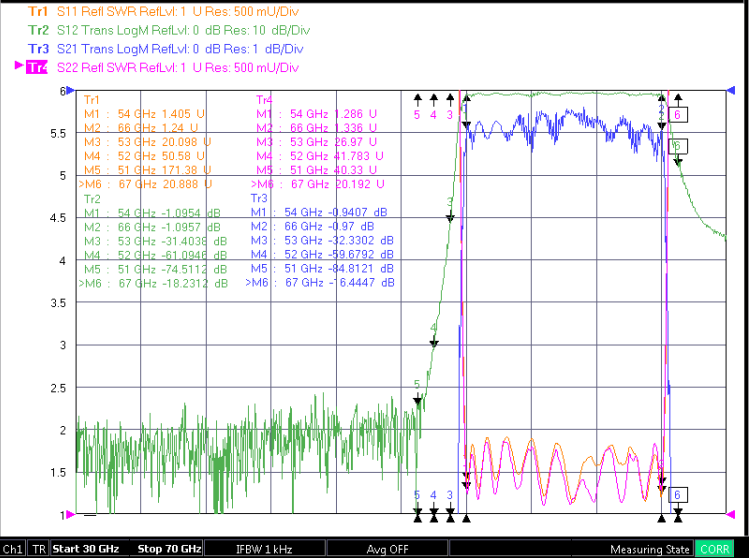

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
