产品
双工器
通带频率一1145~1310MHz, 通带频率二1530~1635MHz, SMA
- ZCB13-C1145-1635-1377
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 1145 | ~ | 1310 | MHz |
| 通带频率二 | / | / | 1530 | ~ | 1635 | MHz |
| 通带一损耗 | / | / | 0.5 | dB | ||
| 通带二损耗 | / | / | 0.5 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 通带一抑制度 | 1.53-1.635 | GHz≥ | 65 | dB | ||
| 通带一抑制度 | 2.29-3.93 | GHz≥ | 55 | dB | ||
| 通带二抑制度 | 1.145-1.31 | GHz≥ | 65 | dB | ||
| 通带二抑制度 | 3.06-4.905 | GHz≥ | 55 | dB | ||
| 通道隔离 | 65 | dB |
其它参数
| 接口形式 | SMA-K可拆0.5mm |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 60W设计保证 |
端口定义
| 1 | 公共端 | ANT |
| 2 | 通带一 | RF1 |
| 3 | 通带二 | RF2 |

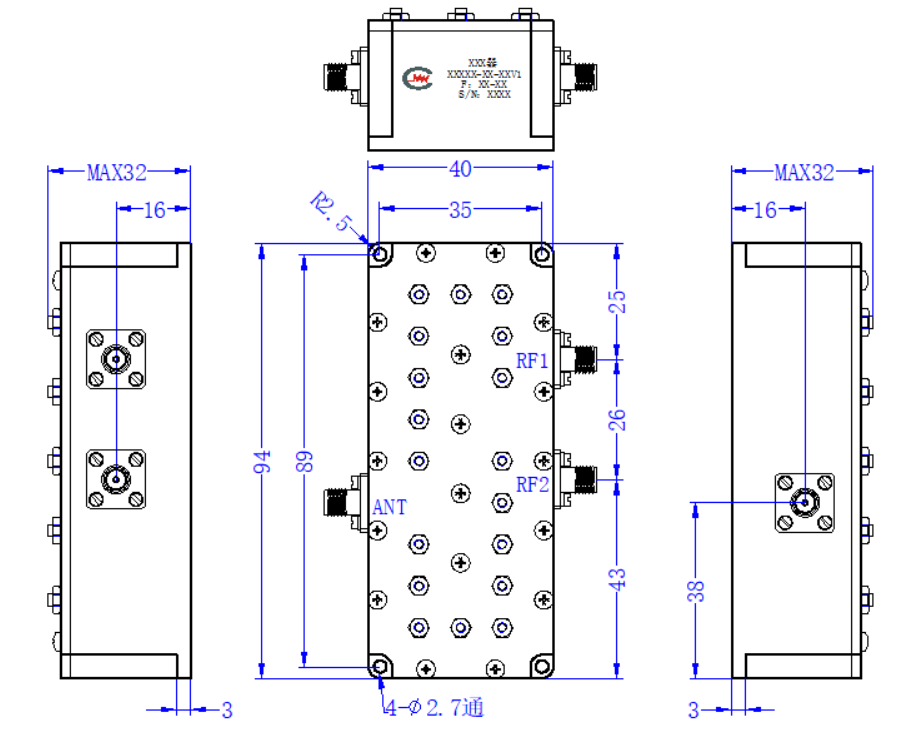

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
