产品
双工器
通带频率一14.65~14.65GHz, 通带频率二18.15~18.15GHz, 微带圆针
- ZCB4-C14.65-18.15G-1081
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 14.65 | ~ | 14.65 | GHz |
| 通带频率二 | / | / | 18.15 | ~ | 18.15 | GHz |
| 通带一损耗 | / | / | 5 | dB | ||
| 通带二损耗 | / | / | 5 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 通带抑制度 | 13.5-14.5 | GHz≥ | 40 | dBc | ||
| 通带抑制度 | 17-18 | GHz≥ | 40 | dBc | ||
| 通带抑制度 | DC-1 | GHz≥ | 40 | dBc |
其它参数
| 接口形式 | 微带圆针 0.38mm |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 工作温度 | -40~+70℃ |
端口定义
| 1 | 公共端 | --- |
| 2 | 通带一 | --- |
| 3 | 通带二 | --- |
| 4 | 接地端 | --- |

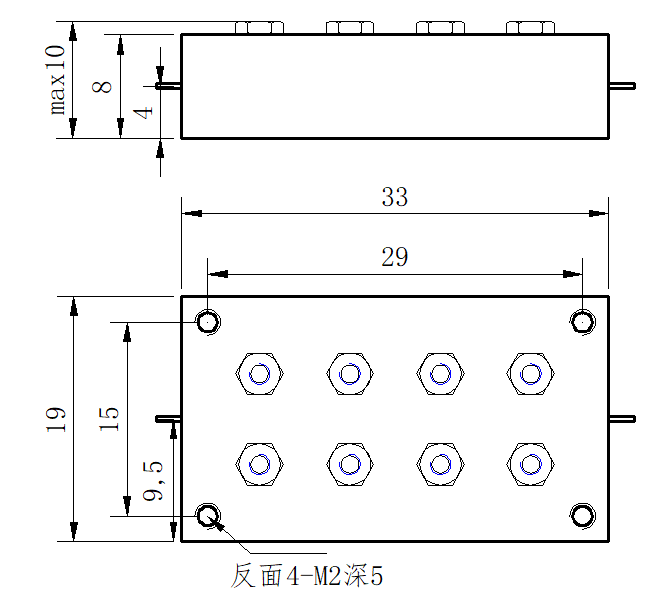

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
