电缆组件
DC~67GHz, 带铠甲稳幅稳相, 700mm, 1.85-J, 1.85-K
- DCA9-1.8M7001.8F6.3-1987
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高性价比带铠甲稳幅稳相电缆组件。
主要参数
| 指标名称 | 频率(GHz) | Min | Type | Max | 单位 |
| 频率范围 | DC | ~ | 67 | GHz | |
| 插入损耗 | DC-67 | 5.55 | 6 | dB | |
| 驻波 | DC-67 | 1.25 | 1.35 |
其它参数
| 电缆类别 | 带铠甲稳幅稳相电缆组件 |
| 长度 | 700mm |
| 接口一 | 1.85-J不锈钢螺母 |
| 接口二 | 1.85-K不锈钢螺母 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |

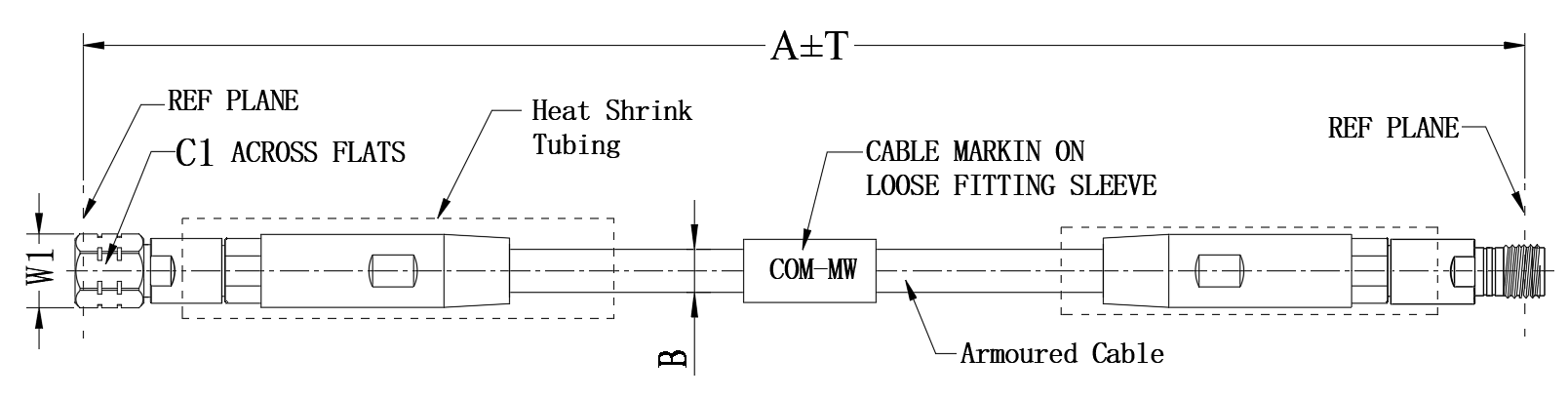

外形结构图
外形尺寸（mm）
| A | 700 | mm | C1 | 8.0 | mm |
| B | 6.3 | mm | W1 | 8.9 | mm |
| T | 7 | mm | mm |

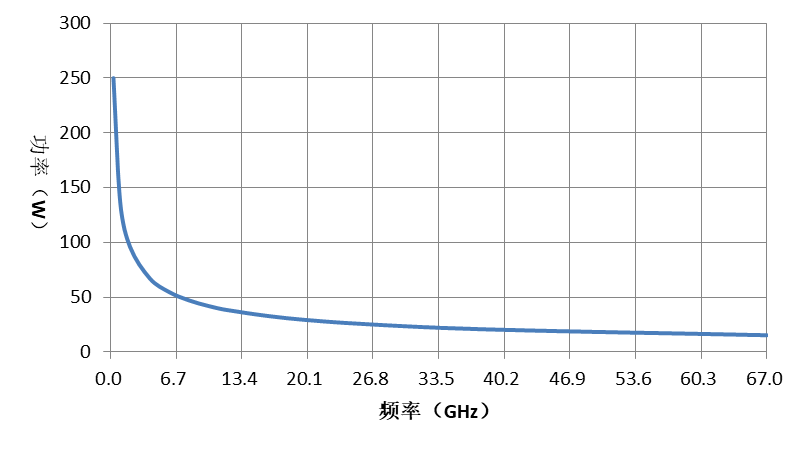

典型功率曲线图

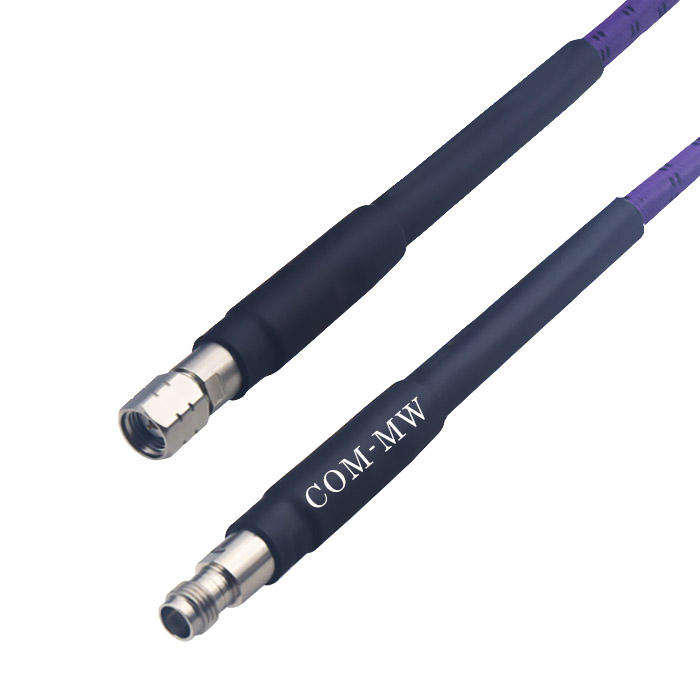

参考实物图
典型测试数据
| 频率（MHz） | 插损（dB） | 输入驻波 | 输出驻波 |
| 100 | 0.02 | 1.01 | 1.01 |
| 4000 | 0.31 | 1.03 | 1.03 |
| 6000 | 0.42 | 1.06 | 1.04 |
| 8000 | 0.65 | 1.07 | 1.08 |
| 10000 | 0.86 | 1.09 | 1.09 |
| 15000 | 1.13 | 1.08 | 1.10 |
| 18000 | 1.30 | 1.09 | 1.07 |
| 20000 | 1.52 | 1.10 | 1.12 |
| 26500 | 1.94 | 1.12 | 1.13 |
| 30000 | 2.33 | 1.14 | 1.15 |
| 40000 | 3.31 | 1.15 | 1.16 |
| 50000 | 4.10 | 1.18 | 1.18 |
| 60000 | 5.03 | 1.19 | 1.19 |
| 67000 | 5.88 | 1.21 | 1.20 |

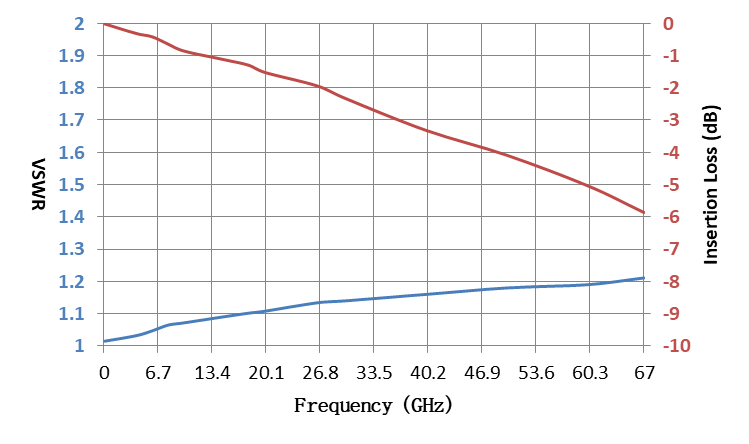

典型测试曲线图
电缆结构图
注意事项
| 1 | 建议安装半径大于80mm |
