1500~2500MHz, 耦合度10dB, 表面贴装, 50W, 代替JP510S
- C1072
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1500 | ~ | 2500 | MHz |
| 插入损耗 | 0.75 | dB | ||
| 耦合度 | 9 | 10 | 11 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.2 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 50W设计保证 |
| 工作温度 | -40~+80℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 代替JP510S |

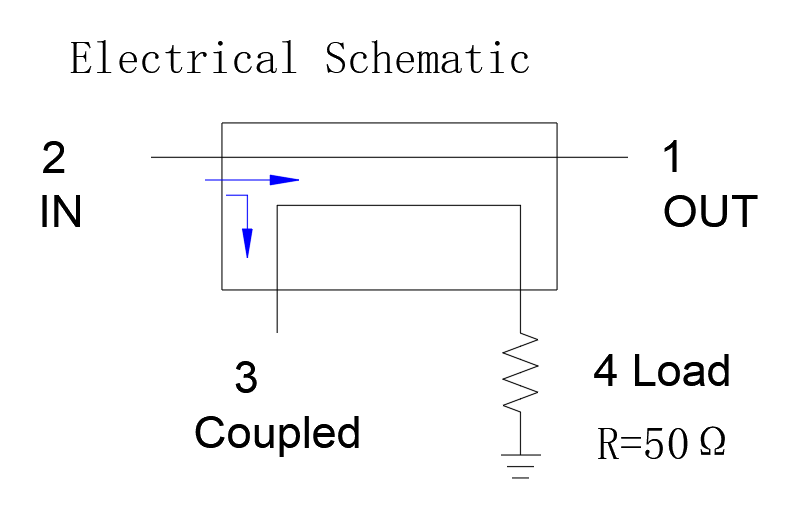

端口定义
| 输入端口 | 2 | 1 |
| 输出端口 | 1 | 2 |
| 耦合端口 | 3 | 4 |
| 隔离端口 | 4 | 3 |
| 接地端口 | 底部接地 | 底部接地 |

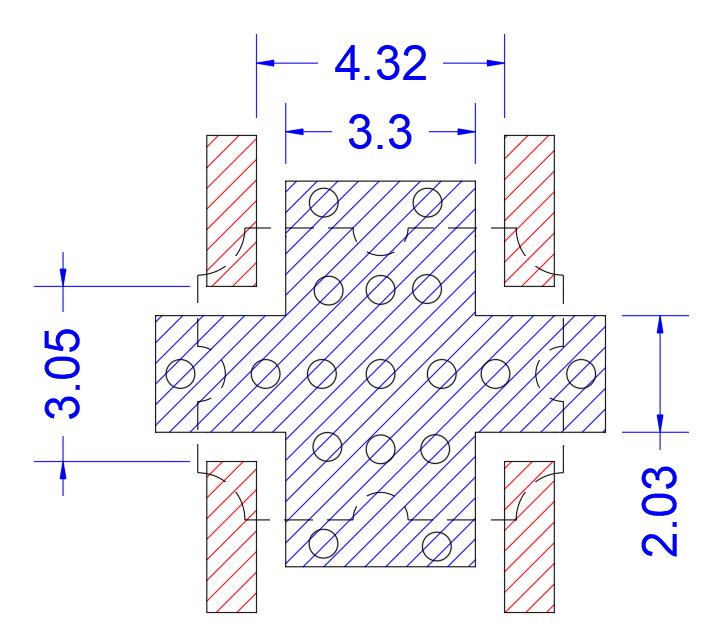

建议PCB布局图

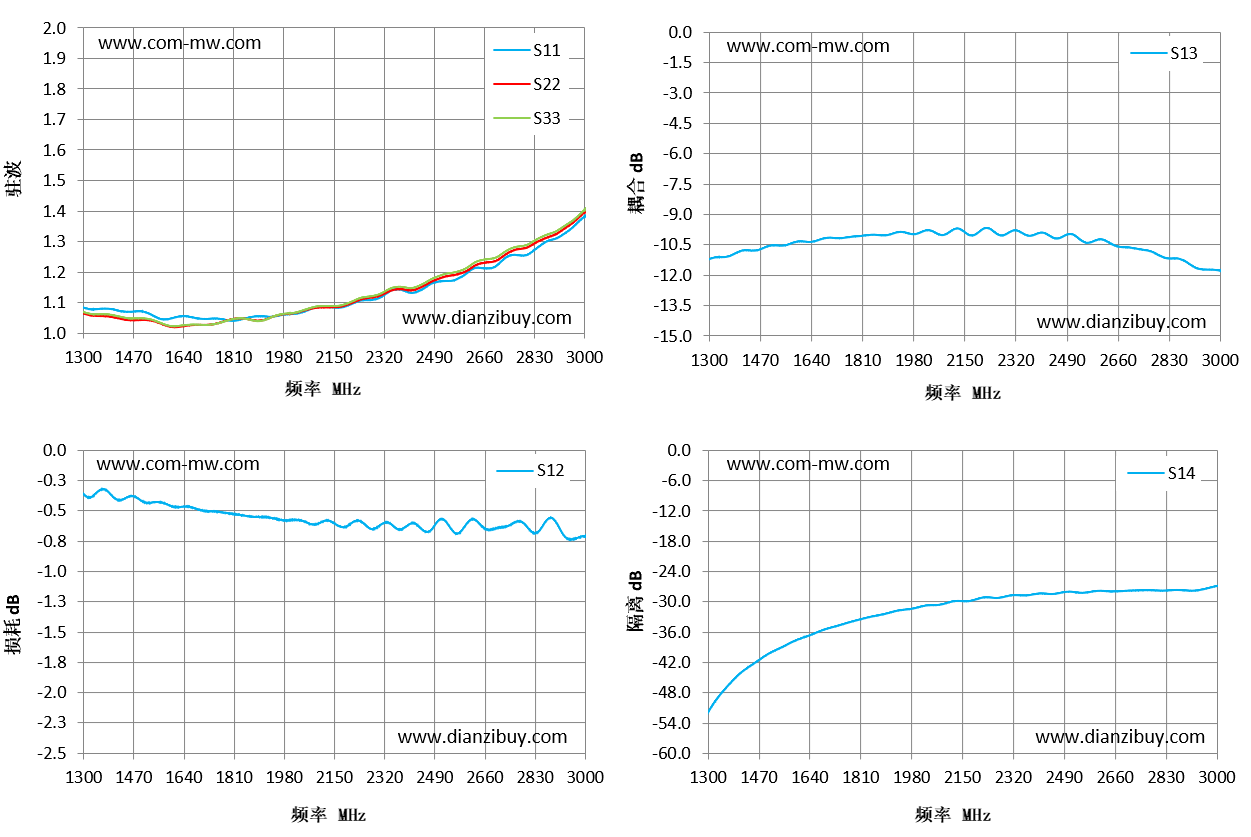

典型测试曲线图

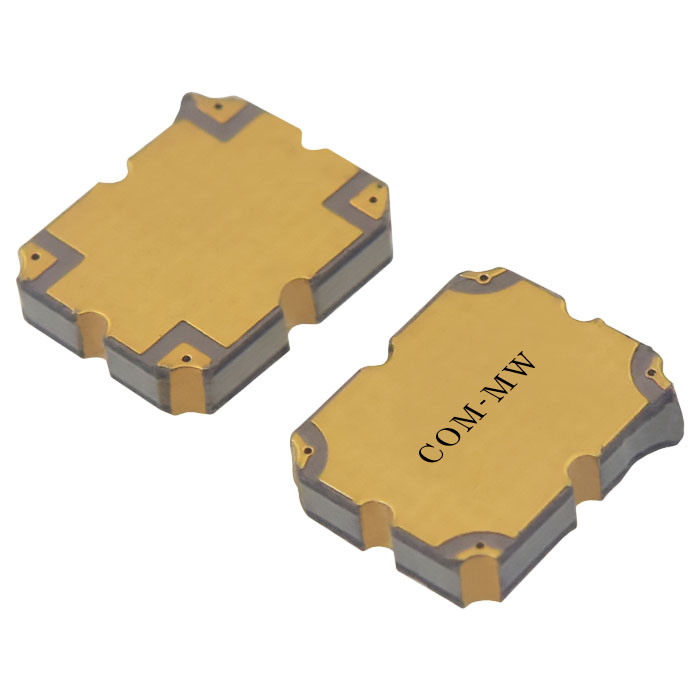

参考实物图

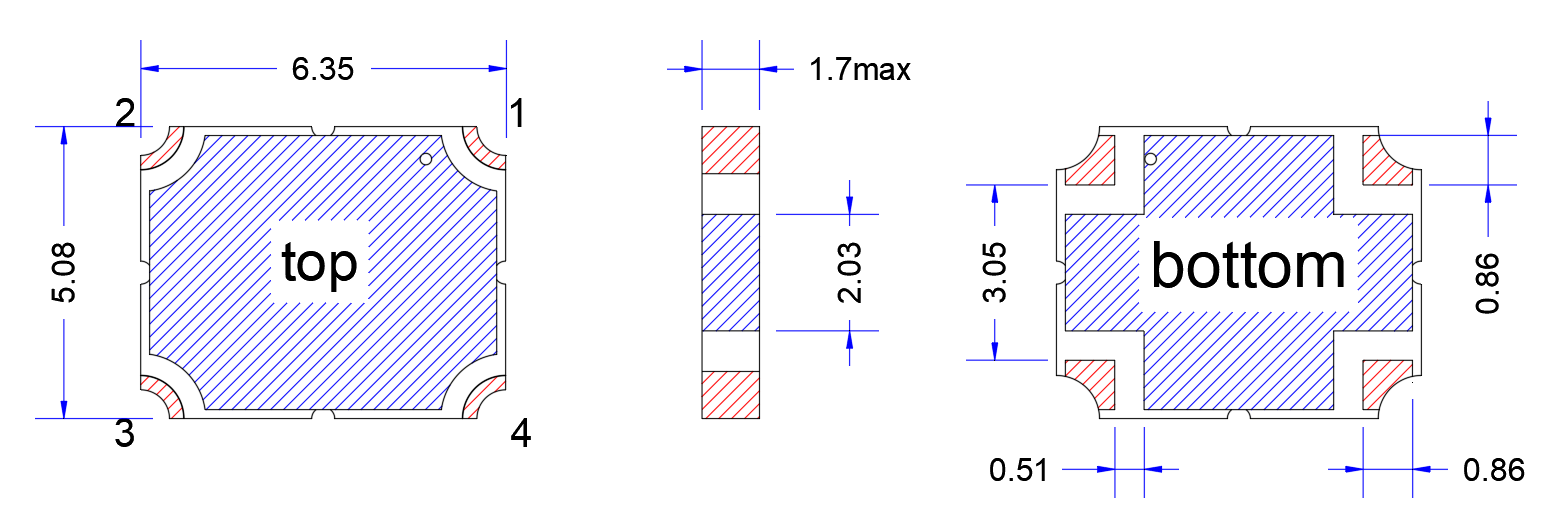

外形结构图（mm）
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 1450 | 1.07 | 1.04 | -0.39 | -10.78 | -42.23 |
| 1529 | 1.06 | 1.04 | -0.43 | -10.53 | -39.38 |
| 1607 | 1.05 | 1.02 | -0.47 | -10.33 | -37.22 |
| 1686 | 1.05 | 1.03 | -0.49 | -10.16 | -35.45 |
| 1764 | 1.05 | 1.03 | -0.51 | -10.12 | -34.1 |
| 1843 | 1.05 | 1.05 | -0.54 | -10 | -32.88 |
| 1921 | 1.05 | 1.05 | -0.55 | -9.89 | -31.82 |
| 2000 | 1.06 | 1.06 | -0.58 | -9.9 | -31.01 |
| 2079 | 1.08 | 1.08 | -0.61 | -10.01 | -30.43 |
| 2157 | 1.08 | 1.08 | -0.62 | -9.95 | -29.81 |
| 2236 | 1.1 | 1.11 | -0.58 | -9.73 | -29.06 |
| 2314 | 1.12 | 1.13 | -0.6 | -9.78 | -28.63 |
| 2393 | 1.14 | 1.14 | -0.63 | -9.93 | -28.37 |
| 2471 | 1.16 | 1.16 | -0.67 | -10.13 | -28.2 |
| 2550 | 1.17 | 1.19 | -0.66 | -10.38 | -28.14 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
