功率放大器
100~2000MHz, 增益40dB, 饱和功率40dBm, SMA
- DPA8-100-2000-2843
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 100 | ~ | 2000 | MHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | ±3 | dB | ||
| 输入驻波比 | 2.5 | |||
| 饱和功率 | 40 | dBm | ||
| 最大输入功率 | 10 | dBm |
环境要求
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +28V |
| 工作电流 | 1500mA |
| 工作温度 | -40~+65℃设计保证 |
J30J-9ZKP引脚定义
| 序号 | 定义 | 备注 |
| 1 | TTL电平，使能 | 低电平功放关，高电平功放开 |
| 2 | +28V | |
| 3 | +28V | |
| 4 | +28V | |
| 5 | +28V | |
| 6 | GND | |
| 7 | GND | |
| 8 | GND | |
| 9 | GND |
典型测试数据
| 频率 MHz | S11 驻波 | S12 增益 dB | S21 饱和功率 dBm | S21 P-1 dBm |
|---|---|---|---|---|
| 100 | 1.56 | 42.75 | 41.1 | 39.1 |
| 236 | 1.52 | 41.08 | 40.8 | 39.2 |
| 371 | 1.56 | 41.89 | 40.6 | 39.9 |
| 507 | 1.4 | 42.35 | 41.4 | 40.6 |
| 643 | 1.12 | 43.73 | 41.7 | 40.3 |
| 779 | 1.08 | 42.89 | 42.5 | 40 |
| 914 | 1.22 | 42.53 | 41.6 | 39.1 |
| 1050 | 1.21 | 42.85 | 41.9 | 39.2 |
| 1186 | 1.26 | 43.13 | 42.3 | 39.4 |
| 1321 | 1.35 | 43.2 | 42.5 | 39.4 |
| 1457 | 1.62 | 44.11 | 42.7 | 39.8 |
| 1593 | 1.52 | 43.65 | 42.7 | 39.8 |
| 1729 | 1.41 | 42.23 | 42.1 | 41 |
| 1864 | 1.46 | 43.63 | 42.2 | 40.8 |
| 2000 | 1.65 | 41.44 | 42.1 | 40.2 |

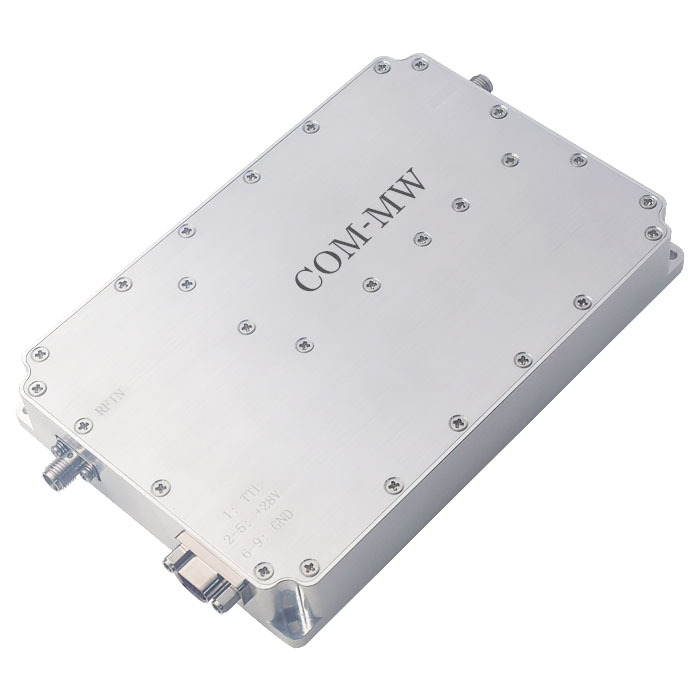

参考实物图

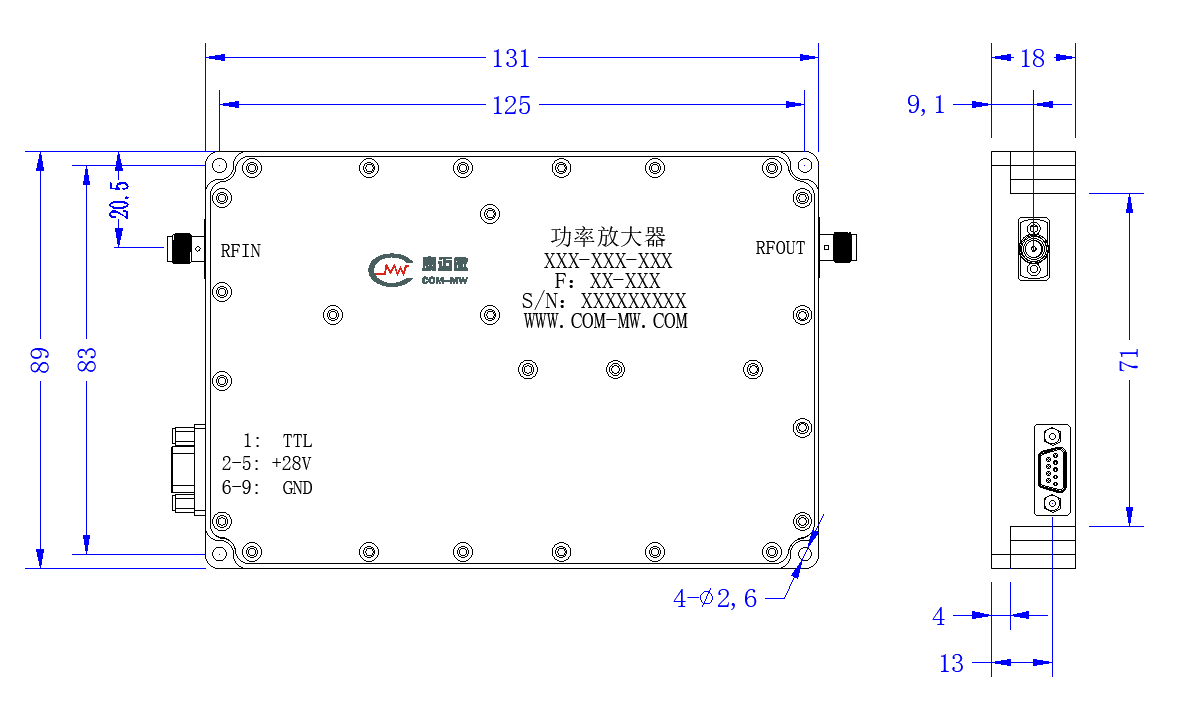

外形结构图

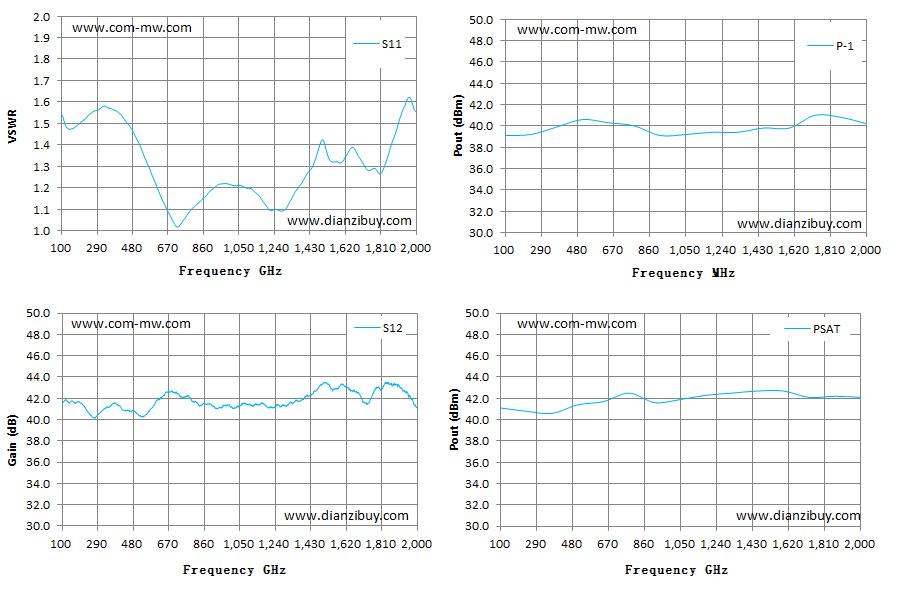

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
