低噪声放大器
0.009~6000MHz, 增益40dB, 噪声系数3.5dB, P-1dB功率8dBm, SMA
- ZLNA-9K-6G-01
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.009 | ~ | 6000 | MHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | 4 | dB | ||
| 噪声系数 | 3.5 | 3.8 | dB | |
| 驻波比 | 2.2 | |||
| P-1dB功率 | 8 | dBm |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| F(MHz) | P-1(dBm) | NF(dB） | S11 VSWR | S22 VSWR | Gain(dB) |
| 10 | 10.66 | 2.25 | 1.91 | 1.26 | 45.2 |
| 800 | 12.4 | 2.36 | 1.29 | 1.44 | 46.3 |
| 1600 | 12.2 | 2.39 | 1.31 | 1.58 | 46.3 |
| 2400 | 12.1 | 2.86 | 1.16 | 1.33 | 46.5 |
| 3200 | 12.3 | 2.77 | 1.48 | 1.35 | 46.4 |
| 4000 | 11.7 | 2.95 | 1.79 | 1.47 | 45.7 |
| 4800 | 10.5 | 3.12 | 1.8 | 1.45 | 45.8 |
| 5600 | 9.6 | 3.36 | 1.89 | 1.21 | 45.6 |
| 6400 | 9.4 | 3.47 | 2.06 | 2.3 | 45.5 |
| 7200 | 8.9 | 3.9 | 1.46 | 1.69 | 42.7 |
| 8000 | 6.8 | 4.44 | 4.52 | 3.09 | 36.7 |

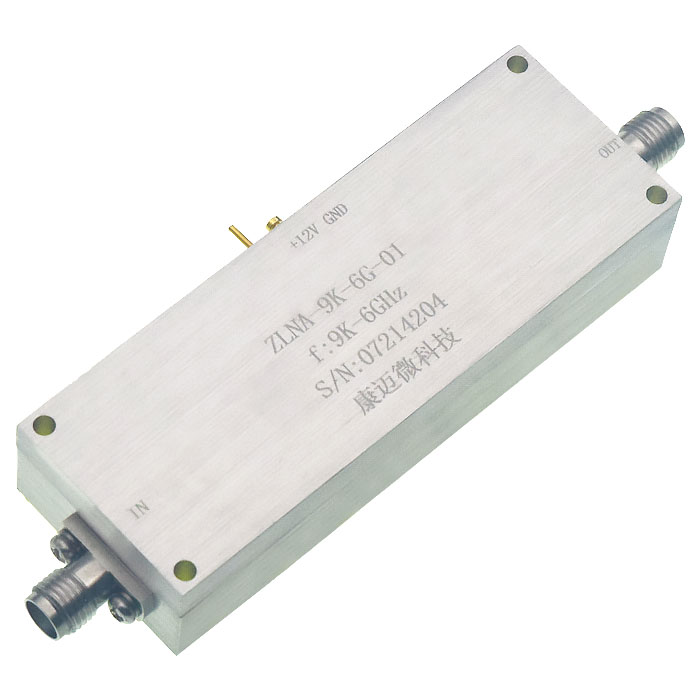

参考实物图

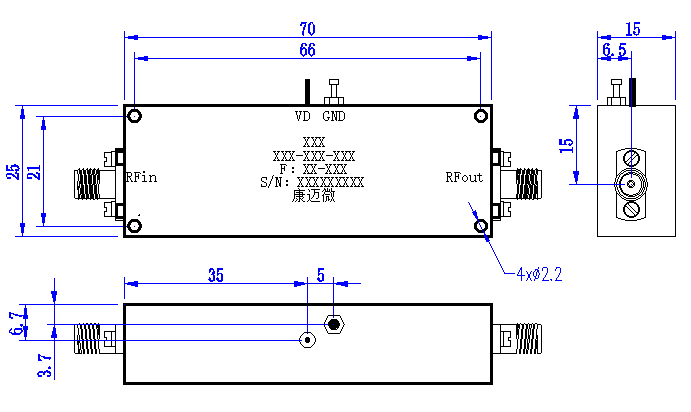

外形结构图（mm）
典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
清洗产品表面，请勿将产品浸泡清洗液中清洗。
