环行器
工作频率1785~2690MHz, 通过功率20W, SMA
- DH9-1785-2690-2280
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1785 | ~ | 2690 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 14 | dB | ||
| 驻波比 | 1.5 |
其它参数
| 通过功率 | 20W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -20~+70℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB |
|---|---|---|---|
| 1600 | 1.39 | -0.47 | -14.09 |
| 1686 | 1.27 | -0.31 | -16.28 |
| 1771 | 1.18 | -0.24 | -19.12 |
| 1857 | 1.1 | -0.15 | -22.54 |
| 1943 | 1.06 | -0.15 | -25.41 |
| 2029 | 1.1 | -0.14 | -24.83 |
| 2114 | 1.17 | -0.16 | -22.61 |
| 2200 | 1.22 | -0.19 | -20.85 |
| 2286 | 1.26 | -0.23 | -19.89 |
| 2371 | 1.25 | -0.2 | -19.67 |
| 2457 | 1.22 | -0.24 | -20.31 |
| 2543 | 1.13 | -0.15 | -21.9 |
| 2629 | 1.03 | -0.19 | -22.99 |
| 2714 | 1.14 | -0.19 | -19.34 |
| 2800 | 1.48 | -0.43 | -14.16 |

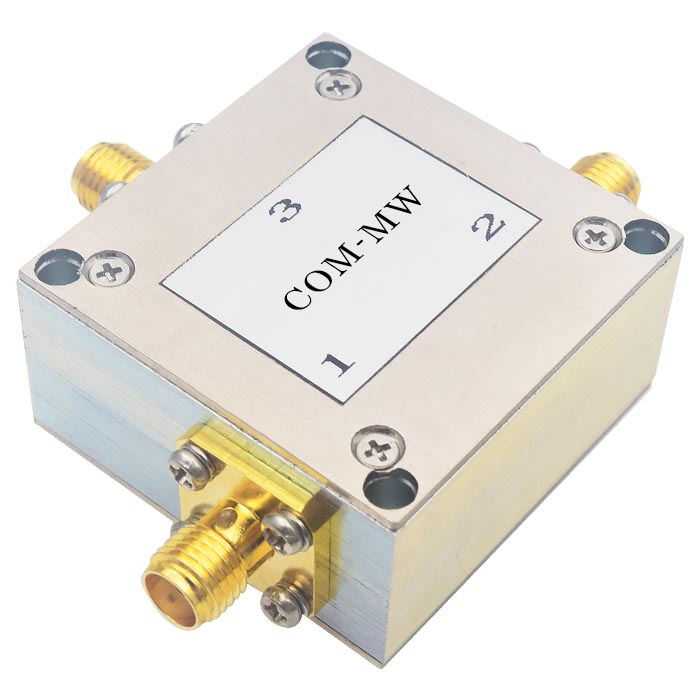

参考实物图

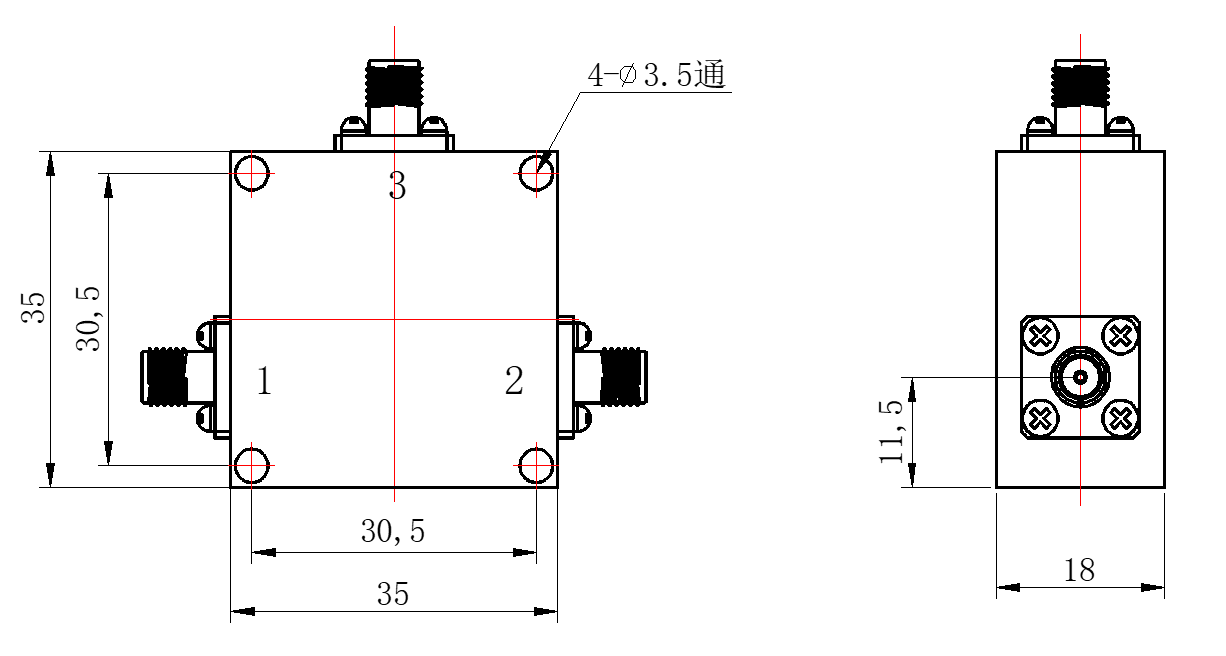

外形结构图（mm）

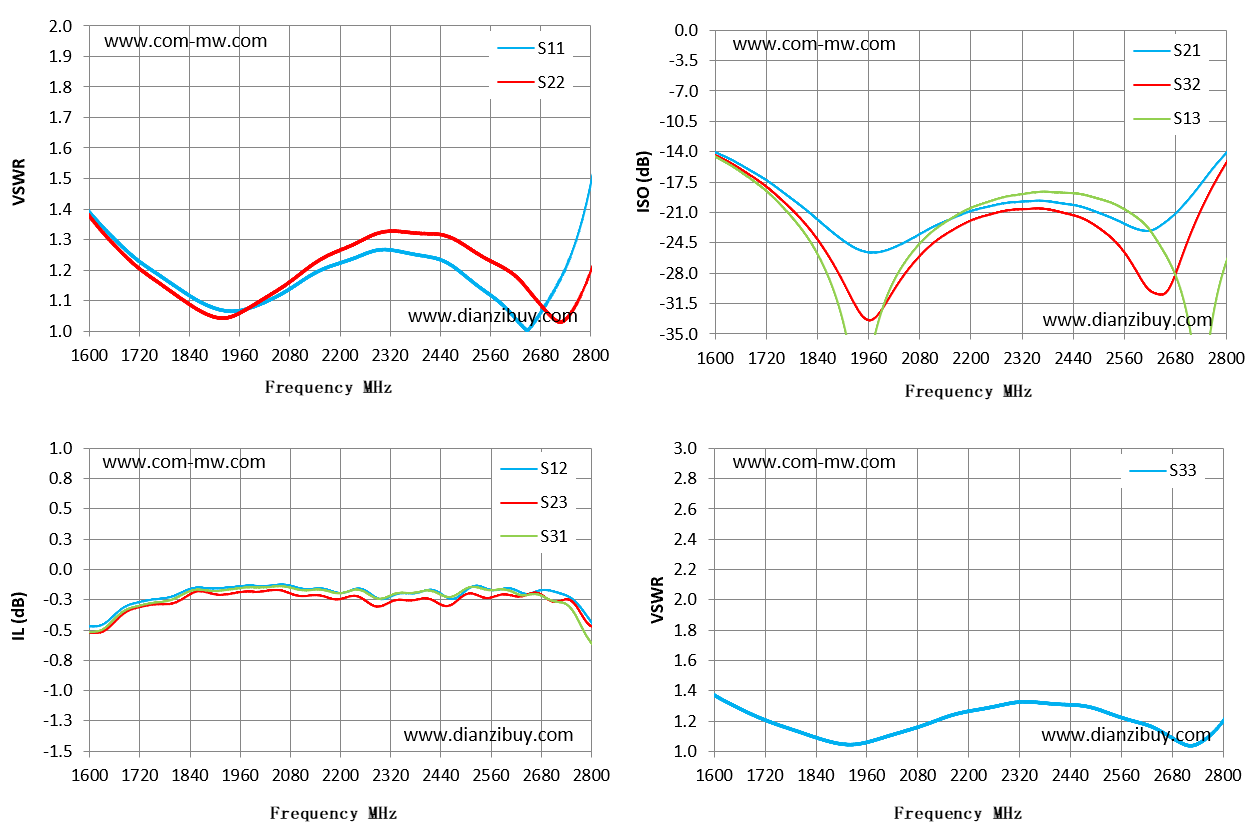

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
