工作频率2300~2700MHz, 通过功率200W, N
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 2300 | ~ | 2700 | MHz |
插入损耗 | 0.5 | dB | ||
隔离度 | 18 | dB | ||
驻波比 | 1.3 |
通过功率 | 200W设计保证 |
耐反射功率 | 150W设计保证 |
传输方向 | 从左到右 |
接口形式 | N -JK |
阻抗 | 50Ω |
工作温度 | -40~+70℃设计保证 |
质量等级 | 工业级 |

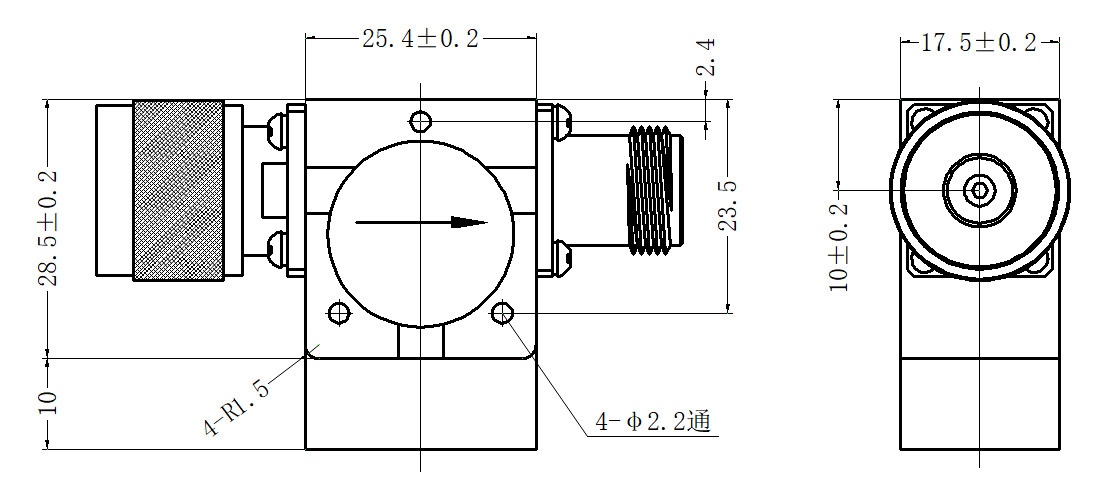

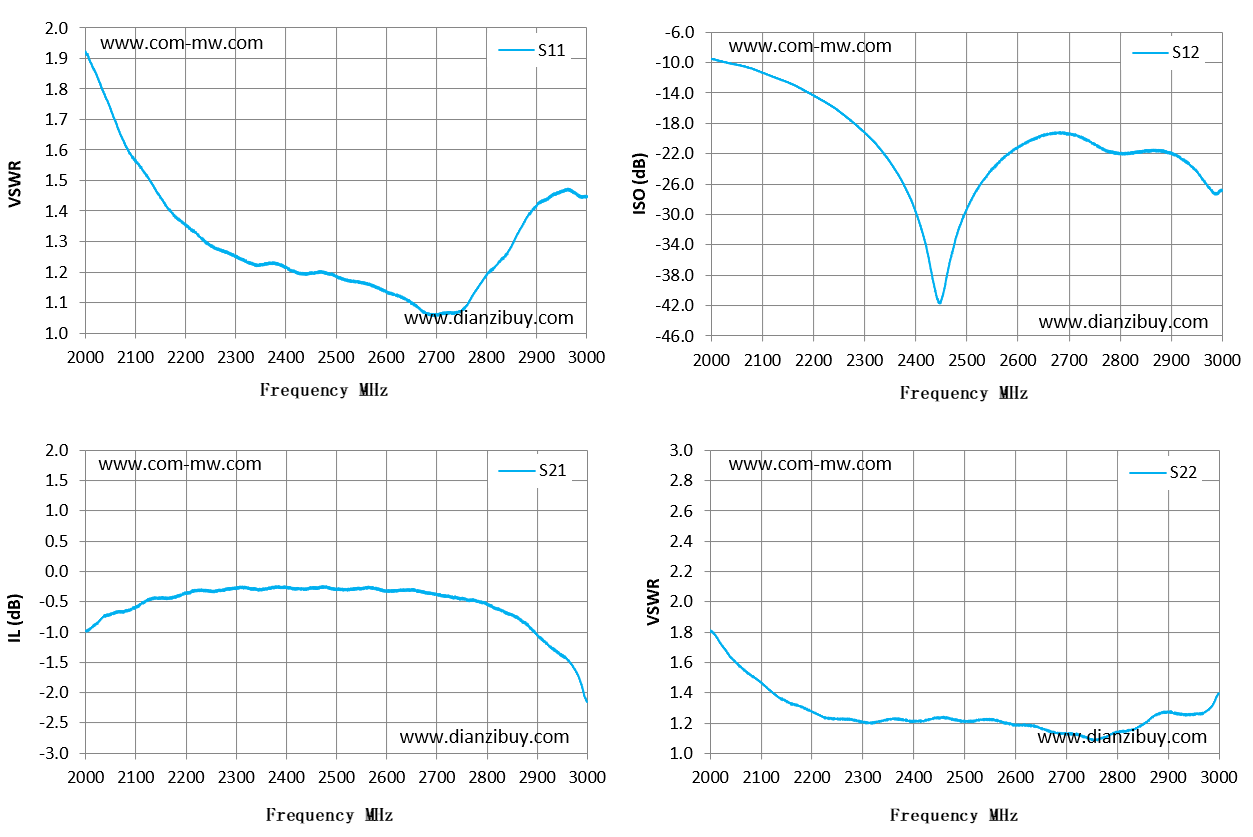

Frequency MHz | S11 驻波 | S21 损耗 dB | S12 隔离 dB | S22 驻波 |
---|---|---|---|---|
2000 | 1.92 | -0.98 | -9.53 | 1.81 |
2071 | 1.65 | -0.67 | -10.62 | 1.54 |
2143 | 1.46 | -0.45 | -12.41 | 1.35 |
2214 | 1.34 | -0.33 | -14.83 | 1.25 |
2286 | 1.26 | -0.29 | -18.3 | 1.22 |
2357 | 1.22 | -0.3 | -23.72 | 1.22 |
2429 | 1.2 | -0.3 | -36.73 | 1.22 |
2500 | 1.19 | -0.3 | -29.37 | 1.21 |
2571 | 1.16 | -0.28 | -22.61 | 1.21 |
2643 | 1.11 | -0.32 | -19.75 | 1.17 |
2714 | 1.06 | -0.41 | -19.56 | 1.13 |
2786 | 1.16 | -0.51 | -21.8 | 1.12 |
2857 | 1.31 | -0.75 | -21.61 | 1.2 |
2929 | 1.45 | -1.26 | -22.99 | 1.26 |
3000 | 1.45 | -2.15 | -26.72 | 1.4 |
安装面平整,接地良好,隔离器、环行器是单向器件,一定要注意的输入输出端口; 隔离器、环行器是磁性器件,请使用不锈钢螺钉固定,禁止使用钢螺钉,禁止把器件安装在钢材质的机壳上,与其它带永磁的器件或其它隔离器同时安装在一个组件里,请保持器件之间的距离大于1cm以上,否则可能会影响产品电性能;产品整体温度大于125℃的情况下,请在订货前与我们协商; 清洗产品表面,请勿将产品浸泡清洗液中清洗;如果长期单独存隔离器环行器,请存放在湿度小于25%的防潮箱中。
