衰减器
工作频率19~31GHz, 衰减度60dB, 功率容量100W, 波导口
- DA8-60100-19-31G-2516
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 19 | ~ | 31 | GHz |
| 衰减度 | 58.5 | 60 | 61.5 | dB |
| 驻波比 | 1.3 |
其它参数
| 功率容量 | 100W |
| 接口形式 | 波导口 |
| 波导口型号 | BJ260 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 满功率下使用，建议外加风冷。 |

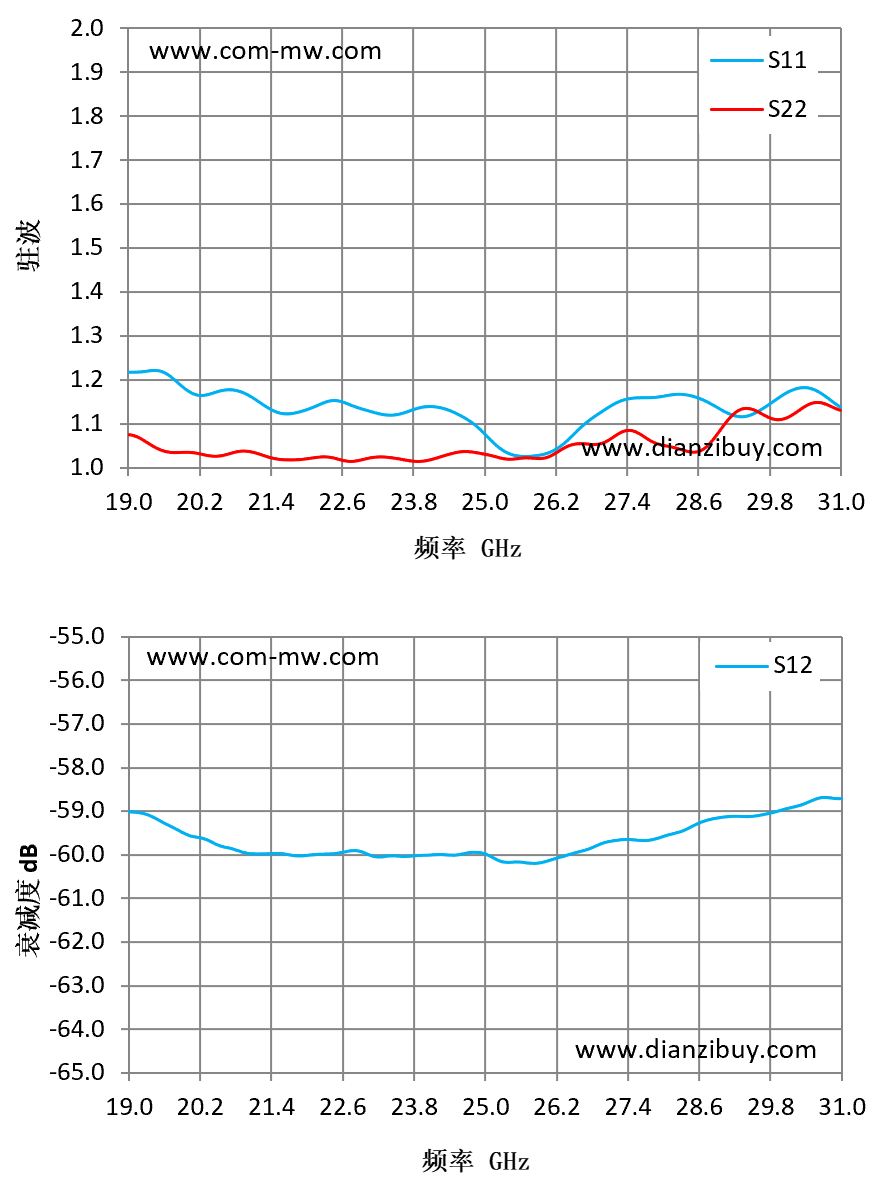

典型测试曲线图

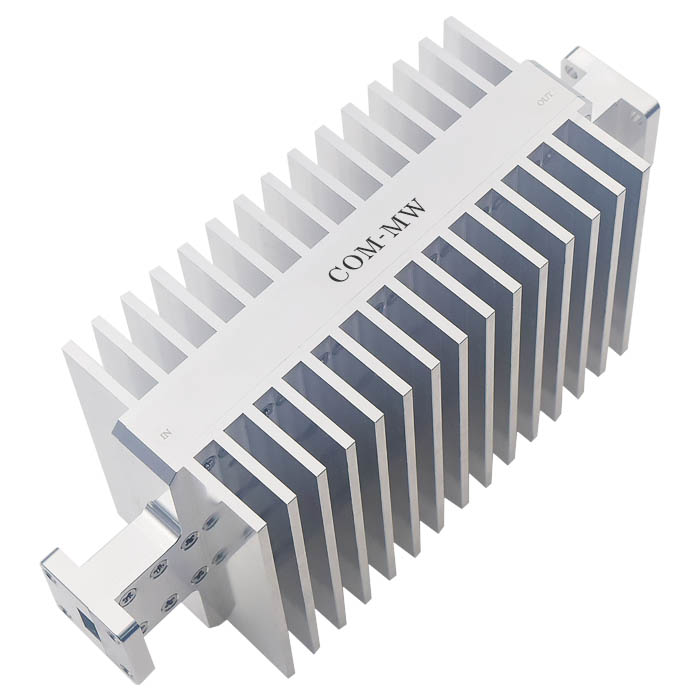

参考实物图

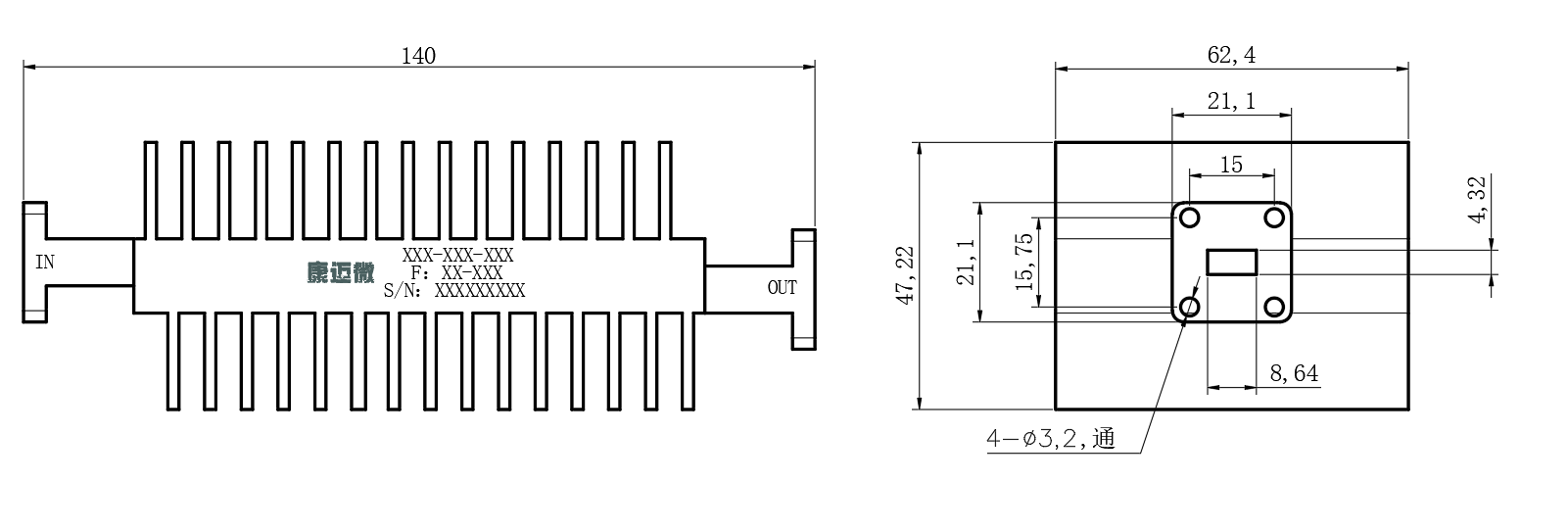

外形结构图（mm）
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 衰减度 dB |
|---|---|---|---|
| 19 | 1.22 | 1.08 | -59.02 |
| 19.86 | 1.19 | 1.04 | -59.45 |
| 20.71 | 1.18 | 1.03 | -59.85 |
| 21.57 | 1.12 | 1.02 | -59.97 |
| 22.43 | 1.15 | 1.02 | -59.97 |
| 23.29 | 1.12 | 1.02 | -60.04 |
| 24.14 | 1.14 | 1.02 | -59.99 |
| 25 | 1.08 | 1.03 | -59.97 |
| 25.86 | 1.03 | 1.02 | -60.19 |
| 26.71 | 1.1 | 1.05 | -59.88 |
| 27.57 | 1.16 | 1.08 | -59.66 |
| 28.43 | 1.17 | 1.04 | -59.39 |
| 29.29 | 1.12 | 1.13 | -59.12 |
| 30.14 | 1.17 | 1.12 | -58.93 |
| 31 | 1.14 | 1.13 | -58.72 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备。
