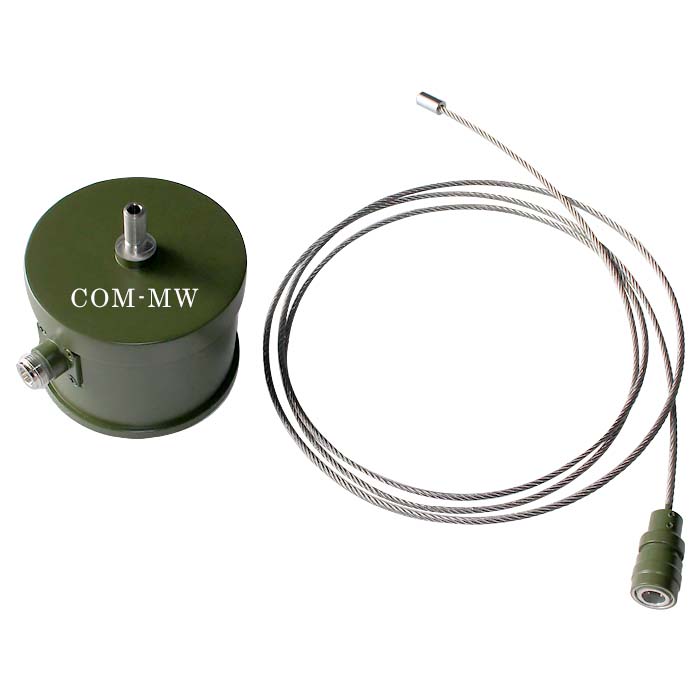

工作频率1.5~30MHz, 增益-37dBi, 垂直极化, N -K
全向天线,即在水平方向图上表现为360°都均匀辐射,也就是平常所说的无方向性,在垂直方向图上表现为有一定宽度的波束,一般情况下波瓣宽度越小,增益越大。这类天线结构形式简单、尺寸小、重量轻、覆盖范围广。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 1.5 | ~ | 30 | MHz |
增益 | -37 | dBi | ||
驻波比 | 3 | |||
承受功率 | 20 | W 设计保证 |
极化方式 | 垂直极化 |
接口形式 | N -K |
接口材质 | 外壳304 不锈钢 |

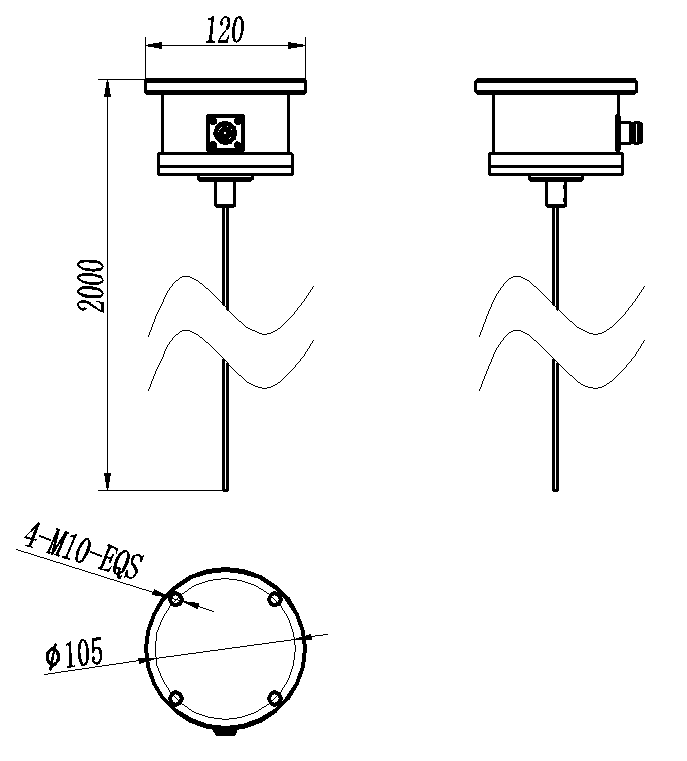

外形尺寸 | 120*120*2000mm |
估算重量 | 1.5Kg |
表面 | 烤漆喷三防 |
工作温度 | -25~+55℃设计保证 |
储存温度 | -40~+65℃设计保证 |
1、非专业维护人员私自拆卸,可能导致天线性能恶化或无 法工作;
