滤波器
通带频率DC~500MHz, 585-4500MHz≥20dB, 515MHz≥dB, 替代 LPF-B500+
- LF010
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
小体积，高性价比。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 500 | MHz | ||
| 通带损耗 | 1.2 | 2 | dB | |||
| 带外抑制 | 585-4500 | MHz≥ | 20 | 31 | dB | |
| 带外抑制 | 515 | MHz≥ | 3 | dB | ||
| 通带驻波 | 1.3 | 1.7 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1.25W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代 LPF-B500+ |
端口定义
| 输入/输出端 | 1 , 2 |
| 接地端口 | 3 ，4 ，5 ， 6 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.06 | 1.07 | -0.02 | 2.64 |
| 44 | 1.29 | 1.3 | -0.19 | 3.06 |
| 89 | 1.39 | 1.41 | -0.3 | 3.04 |
| 133 | 1.15 | 1.16 | -0.25 | 3.19 |
| 177 | 1.21 | 1.22 | -0.31 | 3.29 |
| 221 | 1.51 | 1.53 | -0.5 | 3.35 |
| 266 | 1.4 | 1.42 | -0.52 | 3.56 |
| 310 | 1.07 | 1.08 | -0.46 | 3.9 |
| 354 | 1.08 | 1.13 | -0.56 | 4.27 |
| 399 | 1.25 | 1.25 | -0.76 | 4.84 |
| 443 | 1.43 | 1.54 | -1.1 | 5.62 |
| 487 | 1.26 | 1.33 | -1.47 | 7.79 |
| 531 | 7.93 | 9.93 | -9.96 | 7.84 |
| 576 | 44.32 | 69.96 | -28.25 | 2.63 |
| 620 | 88.28 | 131.62 | -39.54 | 2.02 |

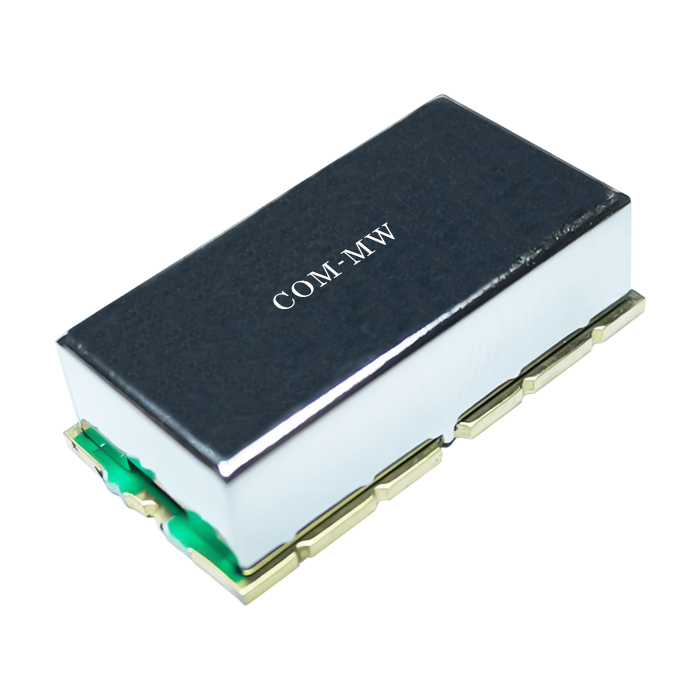

参考实物图

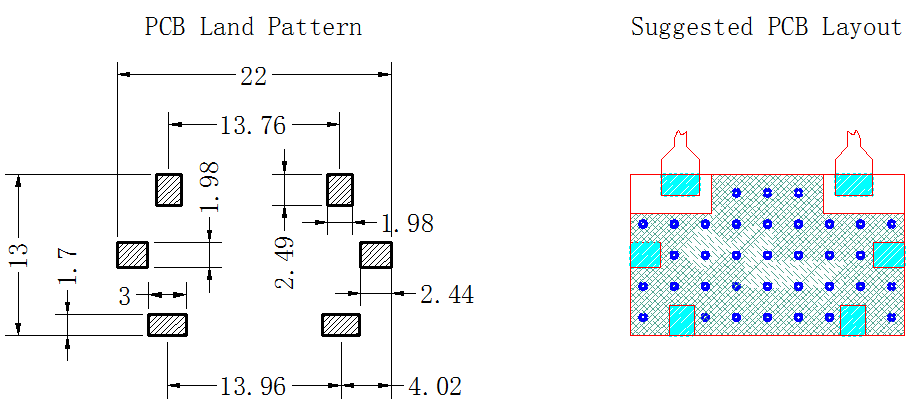

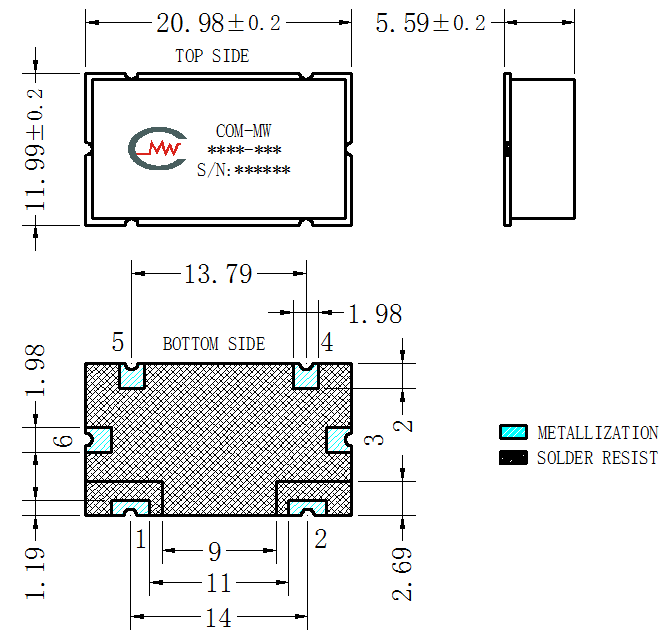

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
