工作频率30~3000MHz, 增益-15dBi, 垂直极化, N
全向天线,即在水平方向图上表现为360°都均匀辐射,也就是平常所说的无方向性,在垂直方向图上表现为有一定宽度的波束,一般情况下波瓣宽度越小,增益越大。这类天线结构形式简单、尺寸小、重量轻、覆盖范围广。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 30 | ~ | 3000 | MHz |
增益 | -15 | dBi | ||
驻波比 | 2.5 | |||
承受功率 | 30 | W |
极化方式 | 垂直极化 |
接口形式 | N -K |

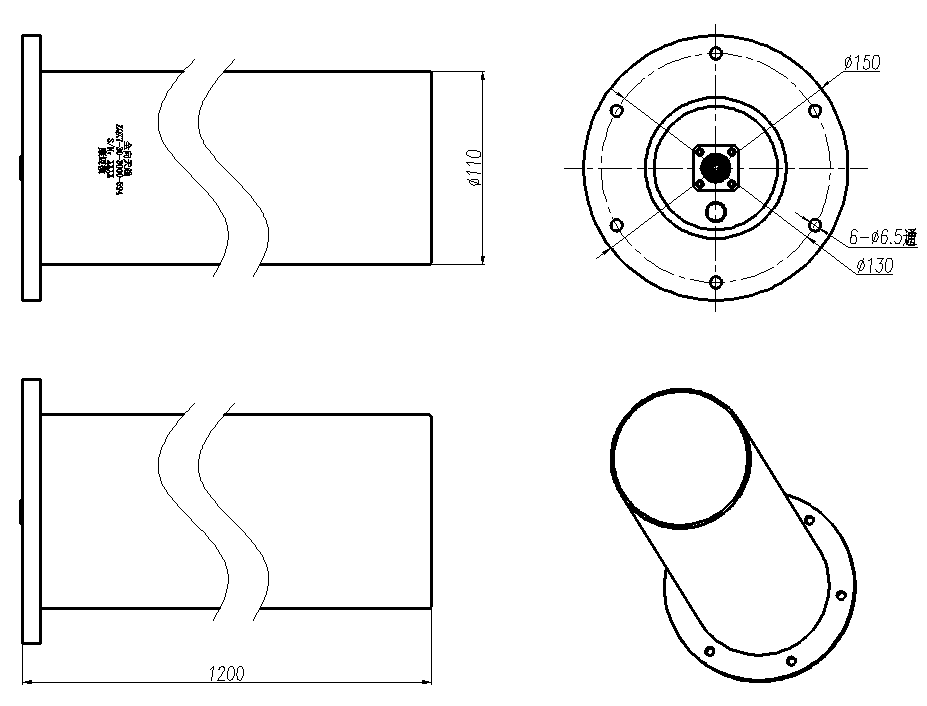

外形尺寸 | 120*120*1200mm |
估算重量 | 3Kg |
表面 | 军绿色烤漆 |
工作温度 | -45~+55℃设计保证 |
1、非专业维护人员私自拆卸,可能导致天线性能恶化或无 法工作;
