隔离器
工作频率350~390MHz, 通过功率100W, SMA
- DG9-350-390-1299
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 350 | ~ | 390 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 21 | dB | ||
| 驻波比 | 1.25 |
其它参数
| 通过功率 | 100W设计保证 |
| 耐反射功率 | 50W设计保证 |
| 传输方向 | 顺时针 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 320 | 1.49 | -0.46 | -15.73 | 1.45 |
| 327 | 1.33 | -0.33 | -18.1 | 1.3 |
| 334 | 1.21 | -0.25 | -21.14 | 1.19 |
| 341 | 1.12 | -0.2 | -25.16 | 1.1 |
| 349 | 1.05 | -0.18 | -31.77 | 1.04 |
| 356 | 1.01 | -0.18 | -36.32 | 1.04 |
| 363 | 1.04 | -0.19 | -32.17 | 1.06 |
| 370 | 1.06 | -0.2 | -29.21 | 1.08 |
| 377 | 1.07 | -0.21 | -27.92 | 1.09 |
| 384 | 1.08 | -0.21 | -27.76 | 1.08 |
| 391 | 1.09 | -0.22 | -28.46 | 1.07 |
| 399 | 1.11 | -0.24 | -29.39 | 1.06 |
| 406 | 1.15 | -0.26 | -27.92 | 1.09 |
| 413 | 1.22 | -0.31 | -24.33 | 1.14 |
| 420 | 1.31 | -0.39 | -20.68 | 1.23 |

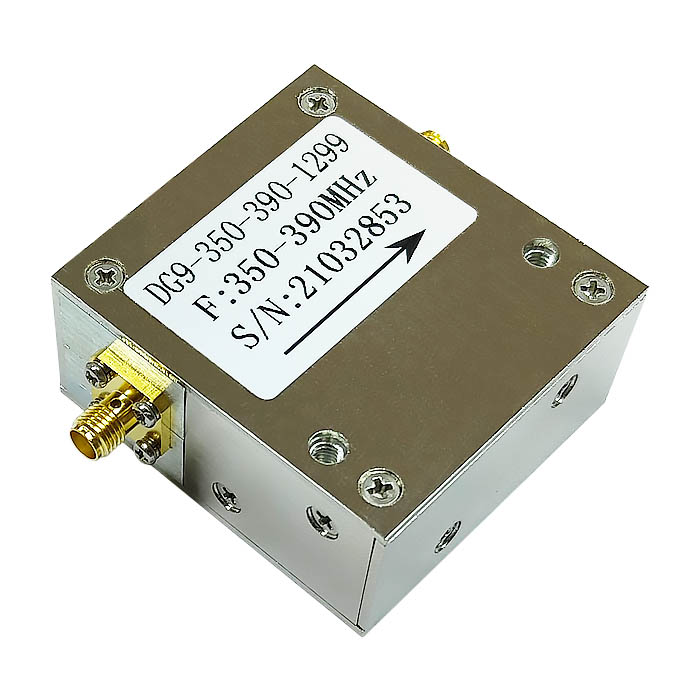

参考实物图

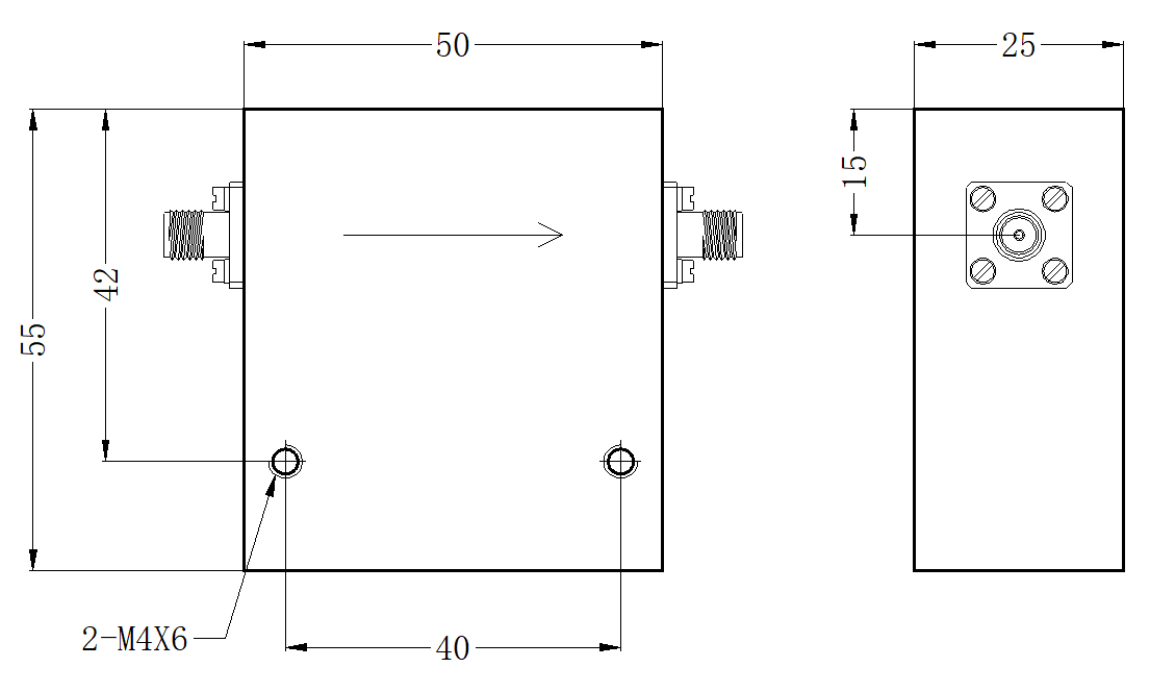

外形结构图（mm）

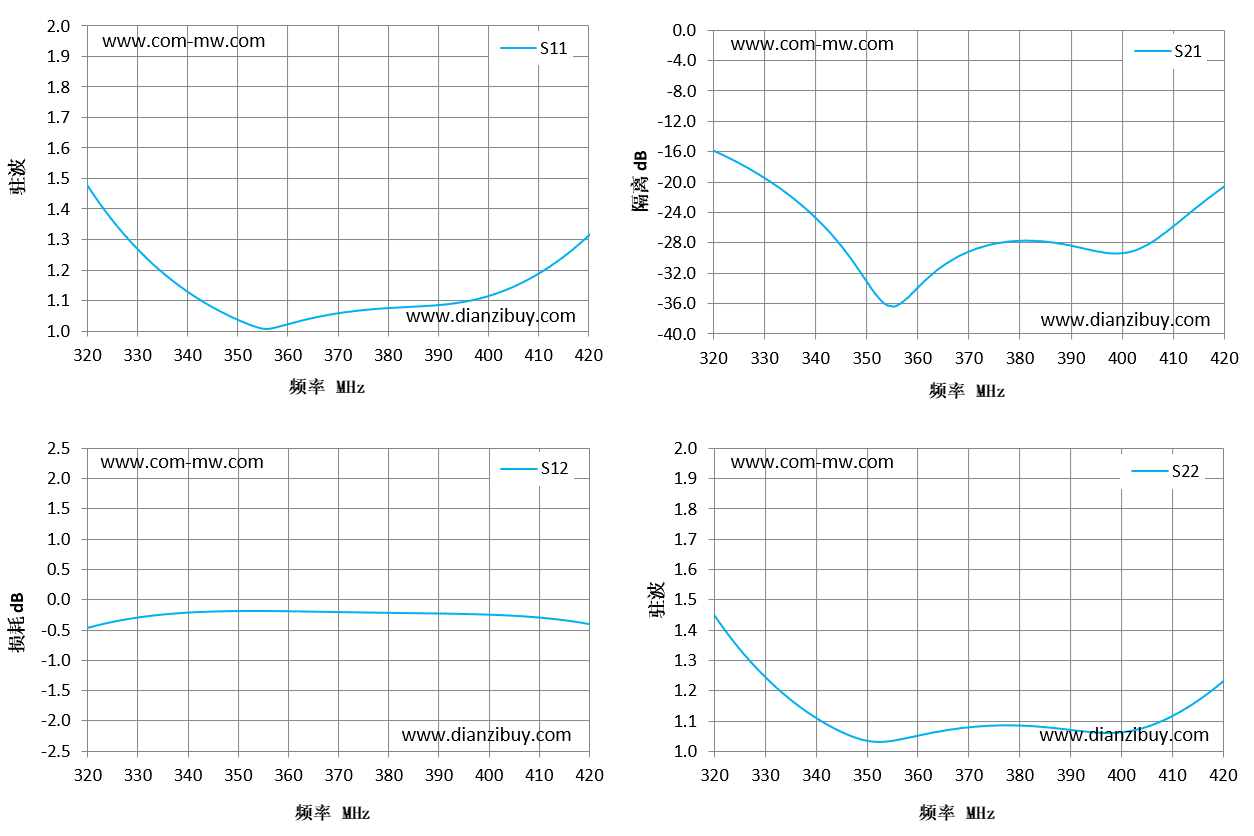

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
