电缆组件

DC~18GHz, 稳幅稳相, 1000mm, N-J, N-J

  • DCA9-NM1000NM7.9-1826
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

产品特点

高性价比稳幅稳相电缆组件。

主要参数

指标名称频率(GHz)MinTypeMax单位
频率范围DC~18GHz
插入损耗DC-20.150.18dB
插入损耗2-60.350.52dB
插入损耗6-120.730.85dB
插入损耗12-181.111.23dB
驻波DC-21.021.38
驻波2-61.091.38
驻波6-121.151.38
驻波12-181.201.38

其它参数

电缆类别稳幅稳相
长度1000mm
接口一N-J不锈钢
接口二N-J不锈钢
阻抗50Ω
工作温度-40~+65℃设计保证
存储温度-40~+65℃设计保证

外形结构图

外形尺寸(mm)

A 1000mmC119mm
B 7.8mmE119mm
T 20mmW120.2mm
W220.2mm

典型功率曲线图

参考实物图

典型测试数据

频率(MHz)插损(dB)输入驻波输出驻波
1000.011.011.01
10000.071.021.03
20000.161.031.04
30000.241.061.04
40000.301.071.05
50000.391.081.06
60000.471.091.08
70000.551.101.09
80000.611.121.09
90000.671.131.10
100000.711.141.12
120000.831.161.14
140001.001.191.16
160001.111.191.18
180001.181.211.20

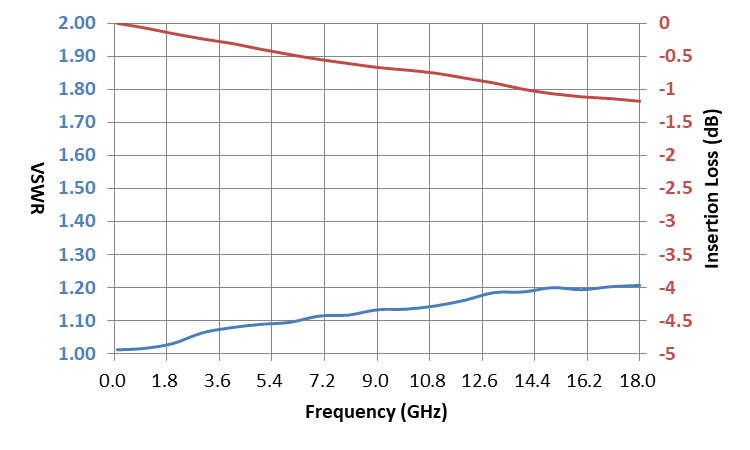

典型测试曲线图

电缆结构图

注意事项

1建议安装半径大于36mm
