耦合器
500~6000MHz, 耦合度30dB, SMA, 100W
- ZDC8-30M500-6000-1278
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 500 | ~ | 6000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 28.8 | 30 | 31.2 | dB |
| 隔离度 | 42 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 100W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | IN | OUT |
| 输出端口 | OUT | IN |
| 耦合端口 | 正向：-30dB | 反向：-30dB |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|
| 0.3 | 1.02 | -0.05 | -33.51 | -62.55 |
| 0.78 | 1.04 | -0.1 | -29.4 | -57.3 |
| 1.26 | 1.03 | -0.11 | -31.02 | -53.12 |
| 1.74 | 1.06 | -0.16 | -30.21 | -50.19 |
| 2.21 | 1.03 | -0.17 | -30.9 | -52.24 |
| 2.69 | 1.08 | -0.19 | -30.15 | -48.09 |
| 3.17 | 1.05 | -0.21 | -29.66 | -52.59 |
| 3.65 | 1.09 | -0.24 | -30.72 | -47.08 |
| 4.13 | 1.05 | -0.26 | -30.18 | -50.66 |
| 4.61 | 1.09 | -0.27 | -30.59 | -44.48 |
| 5.09 | 1.06 | -0.29 | -29.37 | -47.54 |
| 5.56 | 1.09 | -0.25 | -29.98 | -42.28 |
| 6.04 | 1.07 | -0.26 | -30.08 | -44.13 |
| 6.52 | 1.04 | -0.25 | -29.14 | -41.18 |
| 7 | 1.12 | -0.31 | -30.08 | -45.25 |

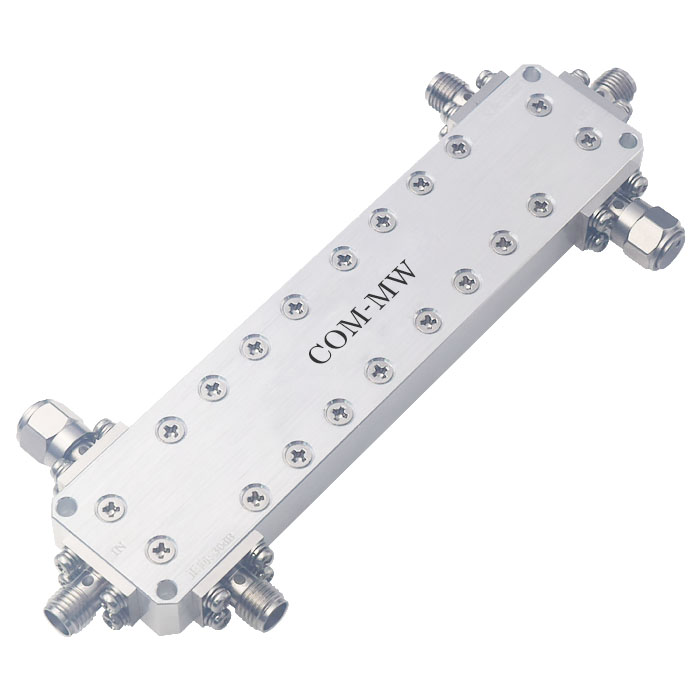

参考实物图

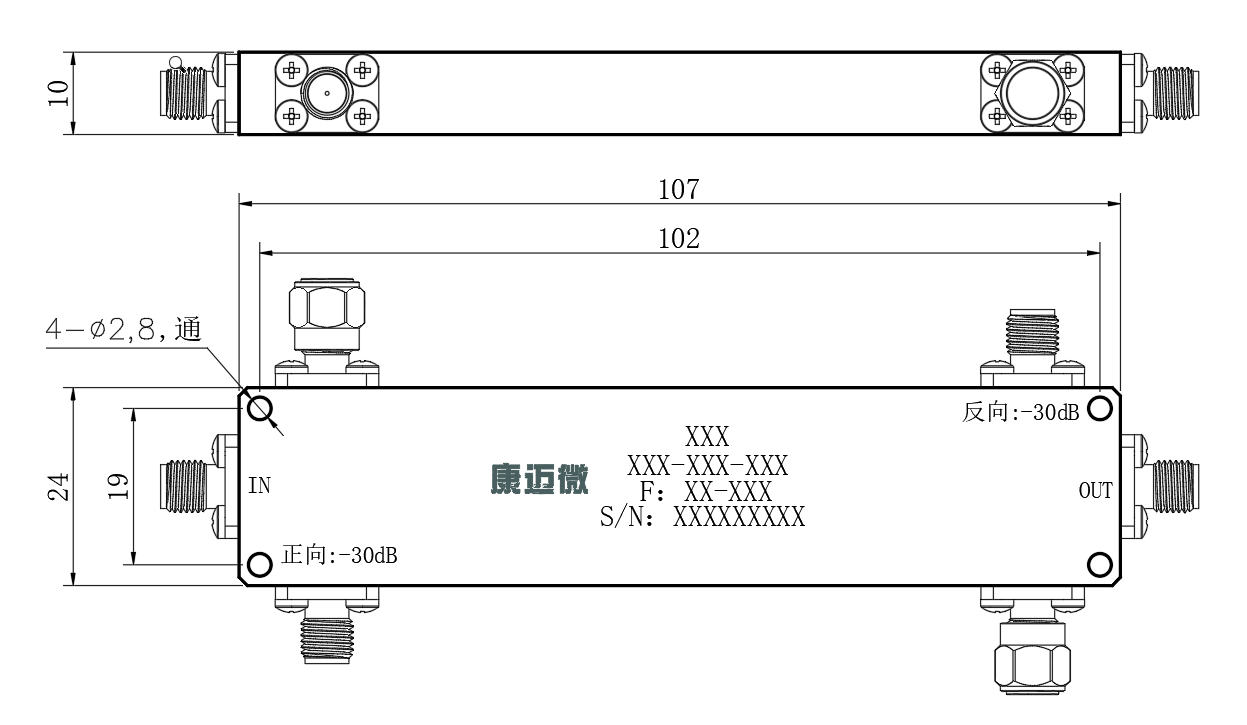

外形结构图（mm）

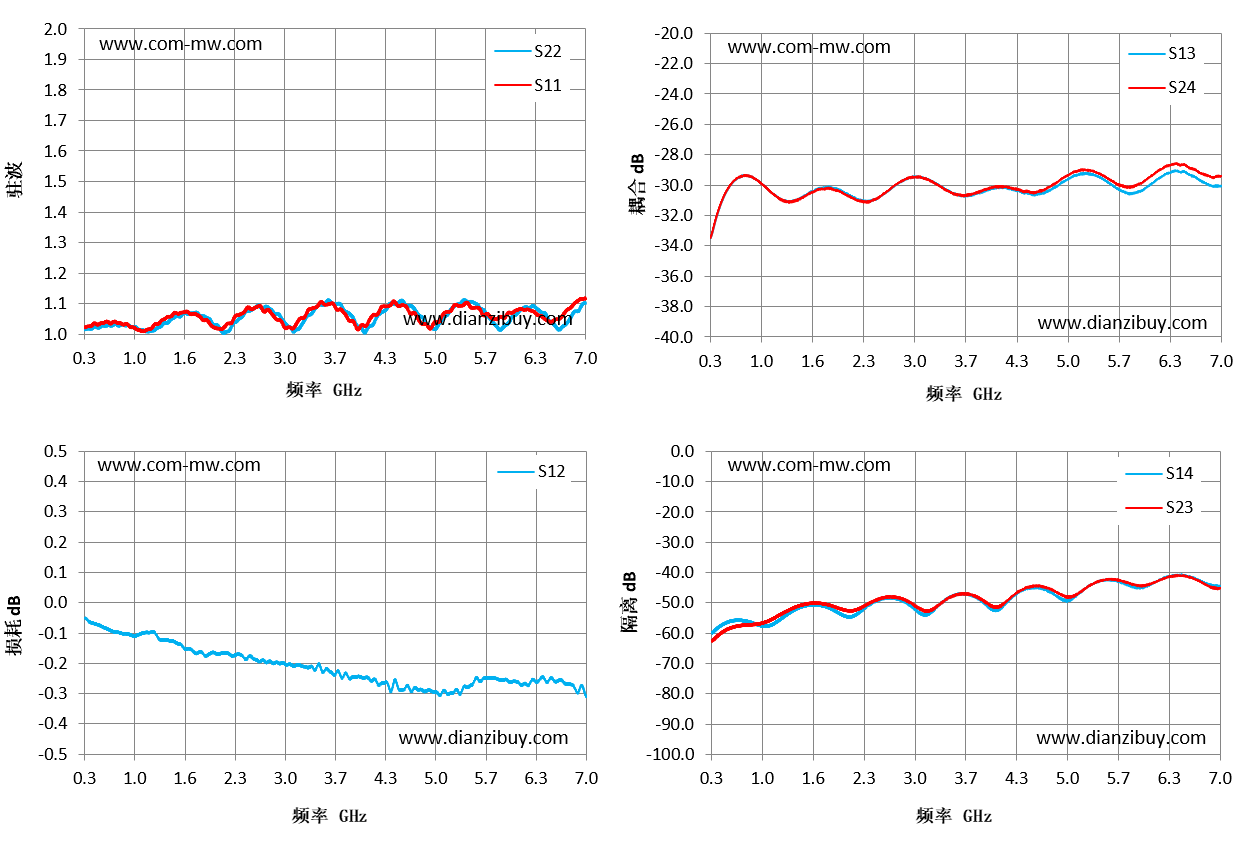

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
