功分器
5~512MHz, 10W, 2路, 相位0°, 表面贴装
- ZPD9-2L5-512-2062
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5 | ~ | 512 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 25 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | ±4 | ° |
其它参数
| 功率容量 | 10W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 公共端口 | 7 |
| 分配端口 | 2，3 |
| 接地端口 | 1，4，5，6，8 |

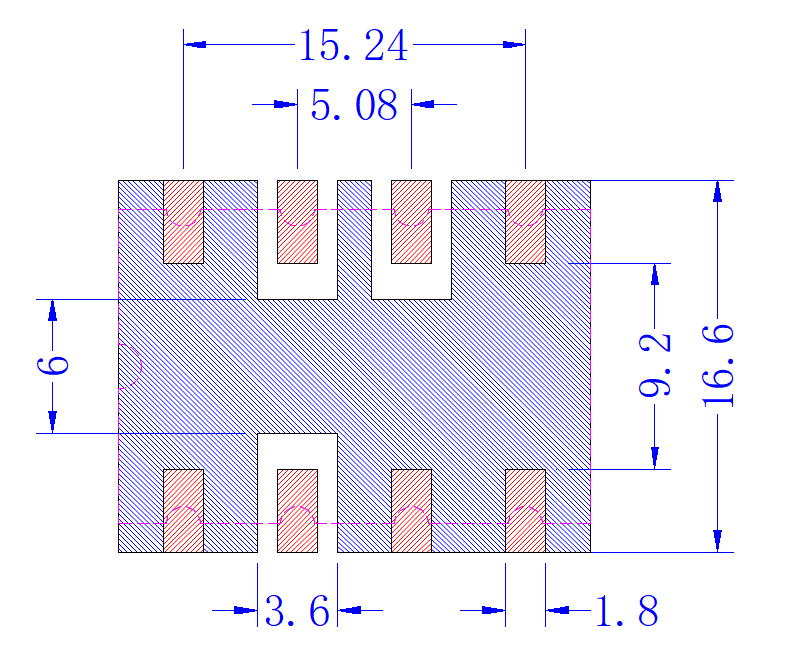

建议PCB布局图

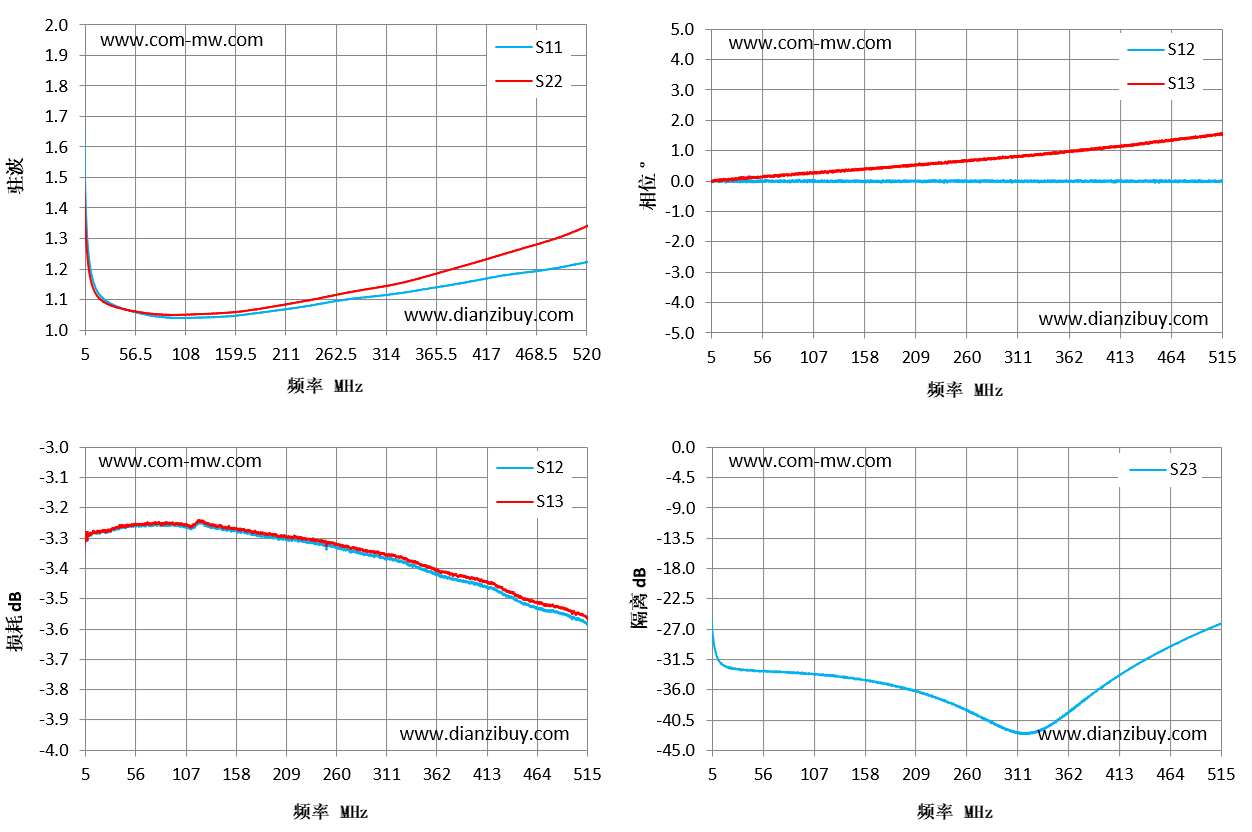

典型测试曲线图
参考实物图

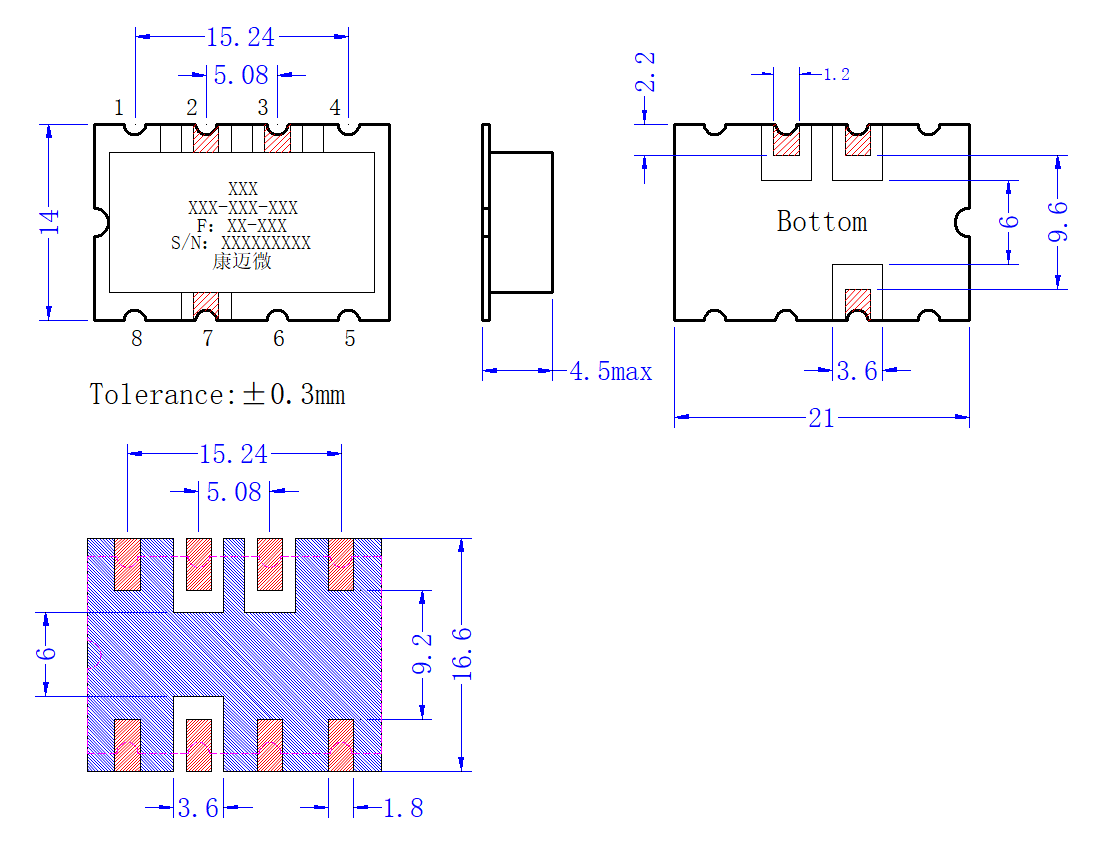

外形结构图（mm）
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 5 | 1.45 | 1.35 | -3.3 | 0.01 | -27.43 |
| 42 | 1.07 | 1.07 | -3.26 | 0.14 | -33.17 |
| 79 | 1.04 | 1.05 | -3.25 | 0.22 | -33.47 |
| 115 | 1.04 | 1.05 | -3.26 | 0.28 | -33.78 |
| 152 | 1.04 | 1.06 | -3.27 | 0.36 | -34.45 |
| 189 | 1.06 | 1.07 | -3.29 | 0.49 | -35.54 |
| 226 | 1.07 | 1.09 | -3.31 | 0.6 | -37.05 |
| 263 | 1.09 | 1.12 | -3.33 | 0.66 | -39.36 |
| 299 | 1.11 | 1.14 | -3.36 | 0.78 | -41.91 |
| 336 | 1.12 | 1.16 | -3.39 | 0.9 | -41.97 |
| 373 | 1.14 | 1.19 | -3.43 | 1.01 | -38.06 |
| 410 | 1.16 | 1.23 | -3.46 | 1.15 | -34.14 |
| 446 | 1.18 | 1.26 | -3.51 | 1.31 | -31.01 |
| 483 | 1.2 | 1.29 | -3.54 | 1.42 | -28.24 |
| 520 | 1.22 | 1.34 | -3.59 | 1.59 | -25.9 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
