电缆组件
DC~18GHz, 稳幅稳相, 5000mm, N-J, SMA-J
- DCA9-NM5000SM5.2-1456
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高性价比稳幅稳相电缆组件。
主要参数
| 指标名称 | 频率(GHz) | Min | Type | Max | 单位 |
| 频率范围 | DC | ~ | 18 | GHz | |
| 插入损耗 | DC-2 | 2.65 | 3.21 | dB | |
| 插入损耗 | 2-6 | 4.23 | 4.65 | dB | |
| 插入损耗 | 6-12 | 5.03 | 6.55 | dB | |
| 插入损耗 | 12-18 | 7.15 | 8.02 | dB | |
| 驻波 | DC-2 | 1.03 | 1.35 | ||
| 驻波 | 2-6 | 1.08 | 1.35 | ||
| 驻波 | 6-12 | 1.11 | 1.35 | ||
| 驻波 | 12-18 | 1.19 | 1.38 |
其它参数
| 电缆类别 | 稳幅稳相电缆组件 |
| 长度 | 5000mm |
| 接口一 | N-J不锈钢螺母 |
| 接口二 | SMA-J不锈钢螺母 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+65℃设计保证 |
| 存储温度 | -40~+65℃设计保证 |

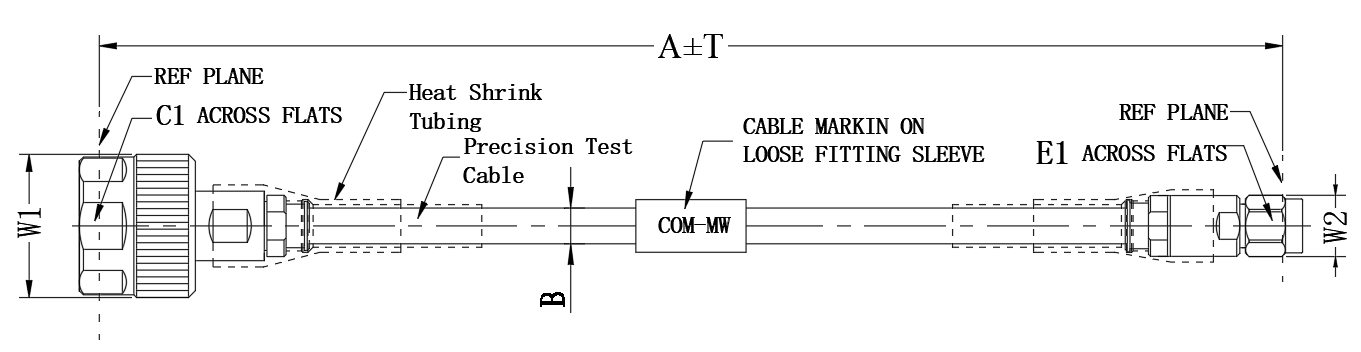

外形结构图
外形尺寸（mm）
| A | 5000 | mm | C1 | 19 | mm |
| B | 5.2 | mm | E1 | 8.0 | mm |
| T | 70 | mm | W1 | 20.2 | mm |
| W2 | 8.9 | mm |
典型功率曲线图
参考实物图
典型测试数据
| 频率（MHz） | 插损（dB） | 输入驻波 | 输出驻波 |
| 100 | 0.03 | 1.02 | 1.01 |
| 1000 | 2.00 | 1.03 | 1.02 |
| 1500 | 3.19 | 1.04 | 1.03 |
| 2500 | 3.75 | 1.06 | 1.08 |
| 4000 | 4.18 | 1.08 | 1.09 |
| 5000 | 4.49 | 1.08 | 1.10 |
| 6000 | 4..65 | 1.09 | 1.11 |
| 7000 | 4.91 | 1.09 | 1.12 |
| 8000 | 5.07 | 1.10 | 1.12 |
| 9000 | 5.42 | 1.11 | 1.13 |
| 10000 | 5.75 | 1.13 | 1.14 |
| 12000 | 6.40 | 1.15 | 1.16 |
| 14000 | 6.99 | 1.16 | 1.18 |
| 16000 | 7.60 | 1.18 | 1.19 |
| 18000 | 7.92 | 1.19 | 1.21 |

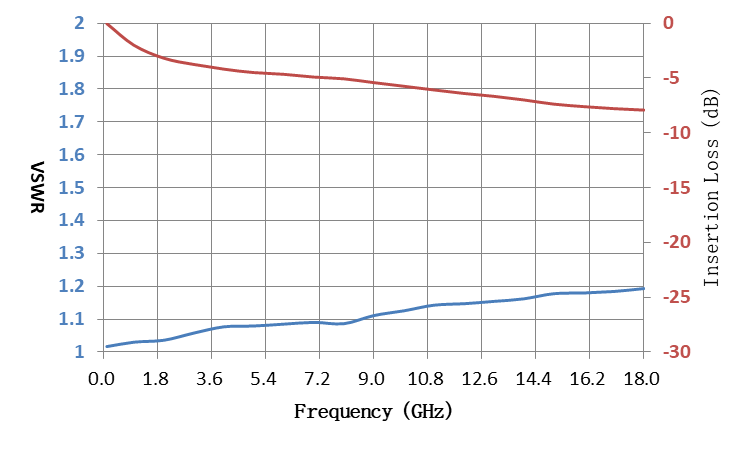

典型测试曲线图
电缆结构图
注意事项
| 1 | 建议安装半径大于36mm |
