滤波器
通带频率29~30GHz, DC-28.05GHz≥105dB, 28.05-28.5GHz≥50dB, 2.92
- ZBF8-C29.5-1G-3135
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 29 | ~ | 30 | GHz |
| 通带损耗 | / | / | 1.4 | dB | ||
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | DC-28.05 | GHz≥ | 105 | dB 设计保证 | ||
| 带外抑制 | 28.05-28.5 | GHz≥ | 50 | dB | ||
| 带外抑制 | 30.5-32.3 | GHz≥ | 50 | dB | ||
| 带外抑制 | 32.3-42 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.4 |
其它参数
| 接口形式 | 2.92-JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
| 时延波动 | ≤0.4ns@任意80M |
| 带内波动 | ≤0.1dB@任意40M |
典型测试数据
| Frequency GHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 驻波 |
|---|---|---|---|---|
| 28 | 62.38 | 67.68 | -81.58 | -20.93 |
| 28.21 | 51.95 | 57.81 | -77.38 | 26.11 |
| 28.43 | 45.12 | 43.15 | -70.09 | -0.02 |
| 28.64 | 28.92 | 25.15 | -38.52 | 1.28 |
| 28.86 | 1.04 | 1.17 | -1.7 | 4.32 |
| 29.07 | 1.06 | 1.04 | -1.17 | 2.77 |
| 29.29 | 1.21 | 1.19 | -1.06 | 2.37 |
| 29.5 | 1.15 | 1.13 | -1 | 2.28 |
| 29.71 | 1.21 | 1.23 | -1.01 | 2.32 |
| 29.93 | 1.25 | 1.18 | -1.08 | 2.62 |
| 30.14 | 1.08 | 1.17 | -1.29 | 3.69 |
| 30.36 | 26.34 | 23.35 | -32.75 | 1.6 |
| 30.57 | 44.59 | 38.63 | -67.18 | 1 |
| 30.79 | 68.23 | 46.01 | -80.34 | 8.72 |
| 31 | 69.93 | 51.42 | -78.75 | -16.81 |

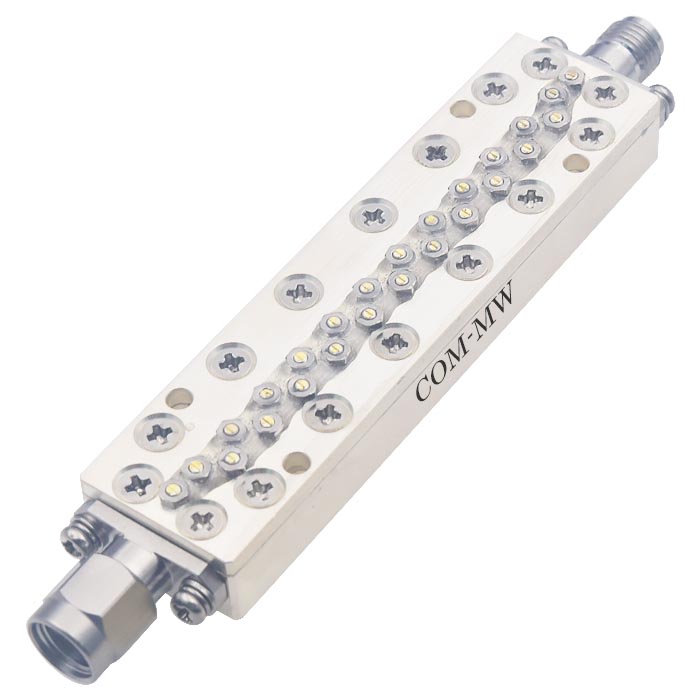

参考实物图

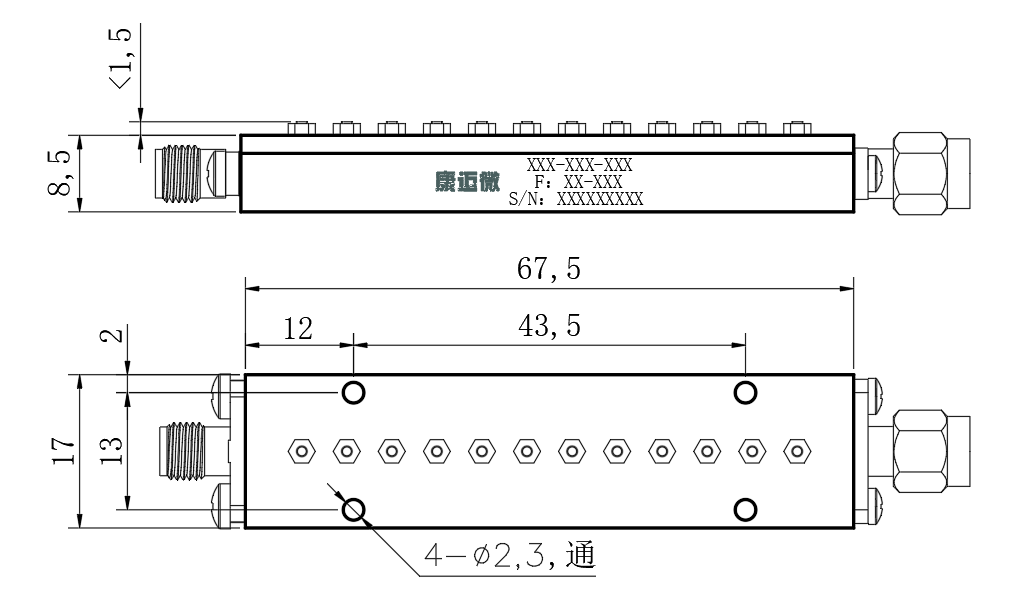

外形结构图（mm）

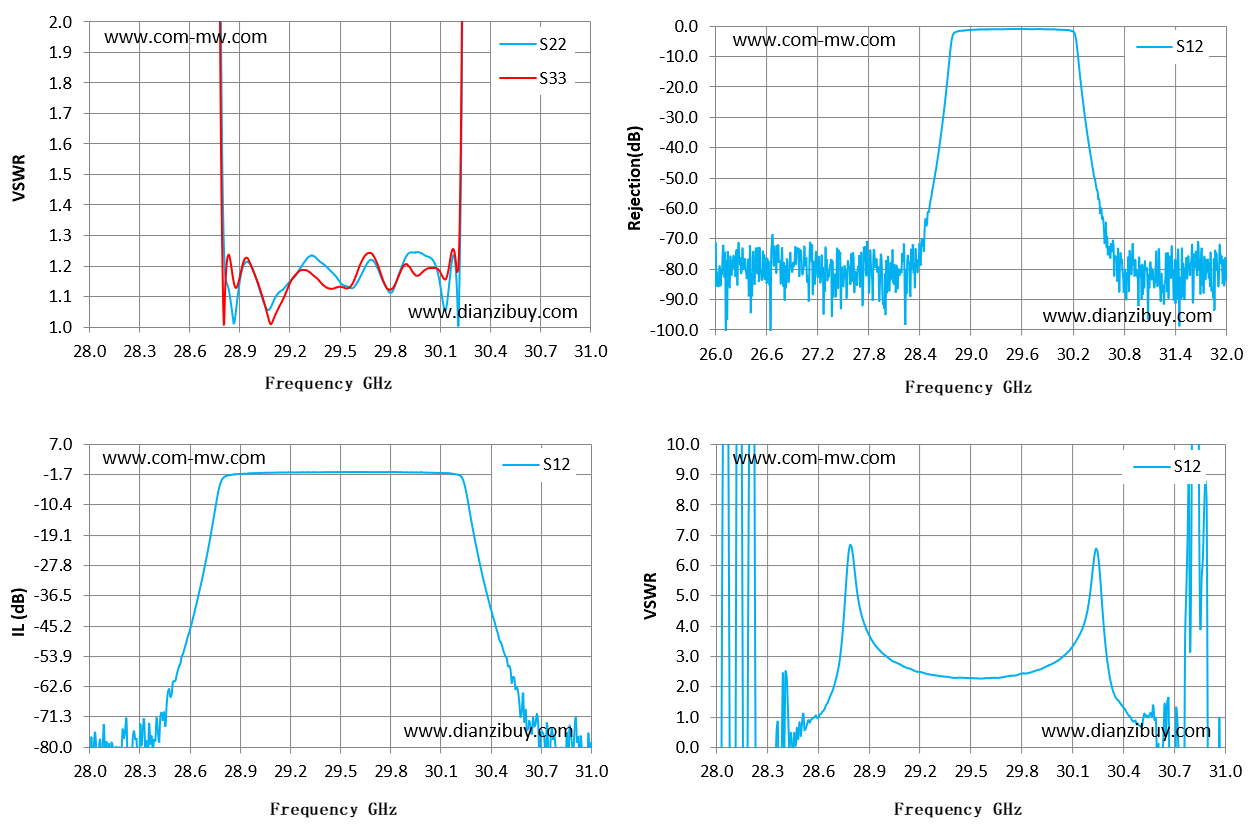

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 盖板和底座锡焊密封 |
