耦合器
2000~6000MHz, 耦合度10dB, 表面贴装, 180W, 替代BDCH-10-63+
- ZDC8-10M2000-6000-3961
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2000 | ~ | 6000 | MHz |
| 插入损耗 | 0.8 | dB | ||
| 耦合度 | 8.5 | 10 | 11.5 | dB |
| 方向性 | 17 | 19 | dB | |
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 180W设计保证 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代BDCH-10-63+ |
端口定义
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 4 | 3 |
| 隔离端口 | 3 | 4 |

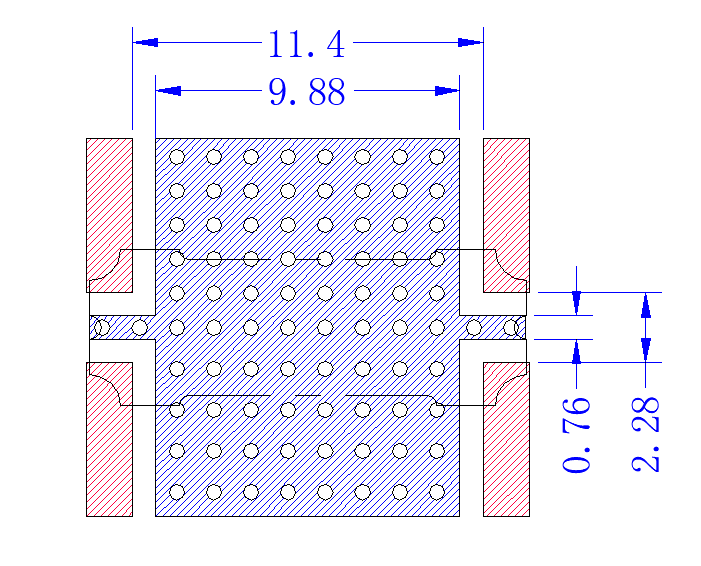

建议PCB布局图

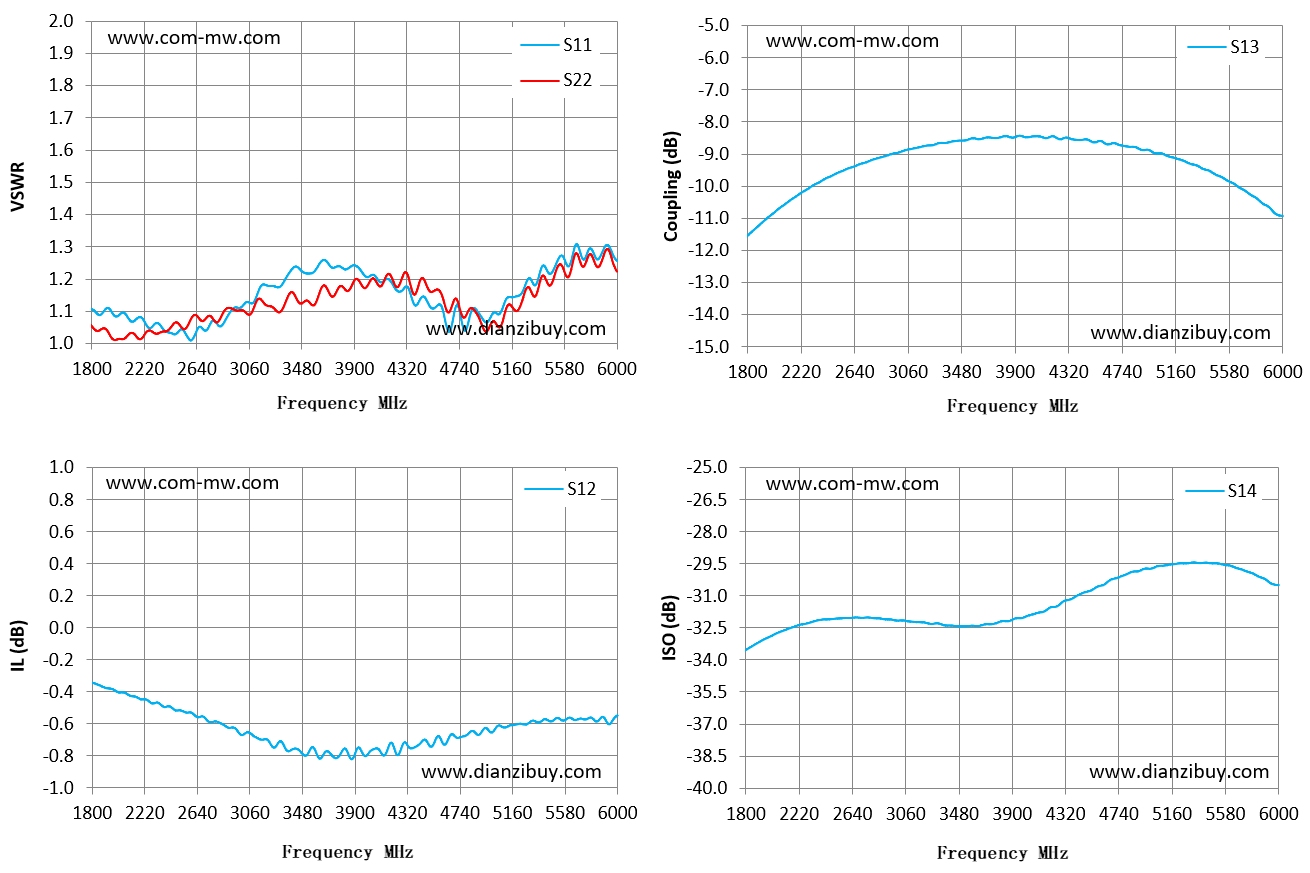

典型测试曲线图

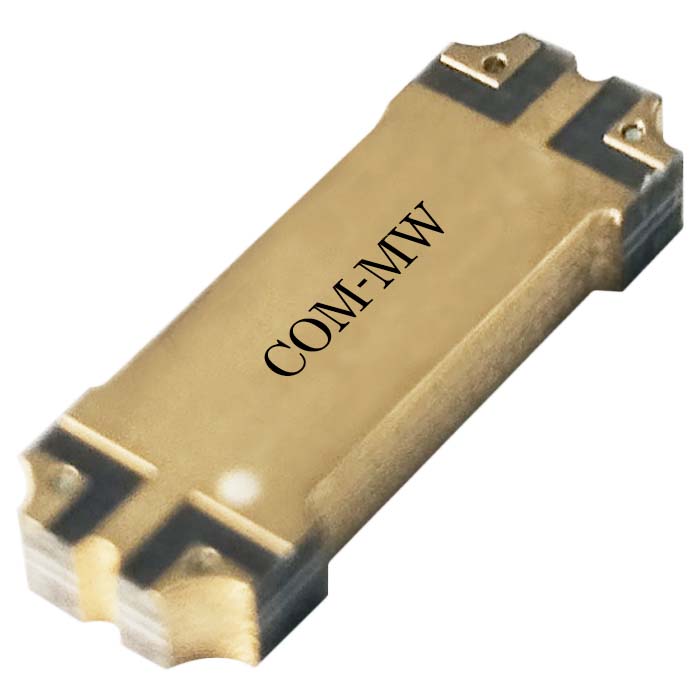

参考实物图

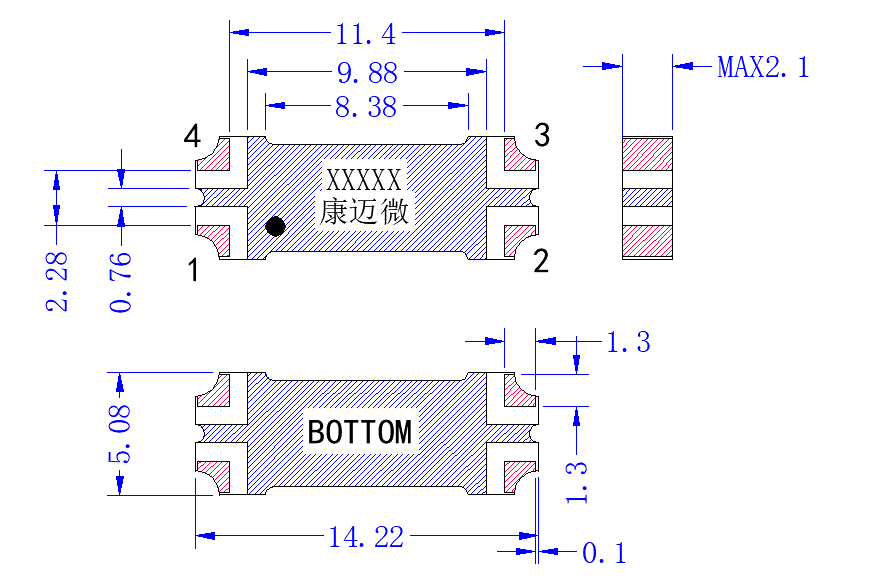

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
| 1800 | 1.11 | 1.05 | -0.34 | -11.55 | -33.54 |
| 2100 | 1.07 | 1.03 | -0.42 | -10.55 | -32.63 |
| 2400 | 1.04 | 1.04 | -0.49 | -9.79 | -32.12 |
| 2700 | 1.04 | 1.07 | -0.56 | -9.29 | -32.03 |
| 3000 | 1.11 | 1.1 | -0.67 | -8.94 | -32.17 |
| 3300 | 1.18 | 1.1 | -0.71 | -8.66 | -32.3 |
| 3600 | 1.23 | 1.13 | -0.8 | -8.53 | -32.41 |
| 3900 | 1.24 | 1.2 | -0.79 | -8.48 | -32.13 |
| 4200 | 1.19 | 1.2 | -0.72 | -8.45 | -31.55 |
| 4500 | 1.12 | 1.16 | -0.74 | -8.62 | -30.79 |
| 4800 | 1.05 | 1.09 | -0.67 | -8.78 | -30 |
| 5100 | 1.12 | 1.09 | -0.62 | -9.07 | -29.59 |
| 5400 | 1.24 | 1.21 | -0.58 | -9.5 | -29.46 |
| 5700 | 1.29 | 1.26 | -0.57 | -10.13 | -29.75 |
| 6000 | 1.26 | 1.22 | -0.55 | -10.93 | -30.5 |
注意事项
| 1 | 产品支持245°回流焊 |
