滤波器组一
增益0dB, 噪声系数15dB, P-1dB功率10dBm, SMA
- DFSBF16-C1.45-17.1G-302
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 通道一 | ||||
| 工作频率 | 1.45 | ~ | 2.4 | GHz |
| 1.85 | ~ | 3 | GHz | |
| 2.45 | ~ | 4 | GHz | |
| 工作频率 | 2.45 | ~ | 4 | GHz |
| 2.9 | ~ | 4.8 | GHz | |
| 3.7 | ~ | 6.1 | GHz | |
| 5 | ~ | 8.5 | GHz | |
| 工作频率 | 5 | ~ | 8.5 | GHz |
| 6.3 | ~ | 11.3 | GHz | |
| 9.1 | ~ | 11.7 | GHz | |
| 带外抑制 | 50@≥2.9GHz&≤1GHz | dB | ||
| 50 @≥3.7GHz&≤1.1GHz | dB | |||
| 50@≥4.9GHz&≤1.5GHz | dB | |||
| 50@≥5.8GHz&≤1.9GHz | dB | |||
| 50@≥7.4GHz&≤2.4GHz | dB | |||
| 50@≥10GHz&≤3.5GHz | dB | |||
| 50@≥12.6GHz&≤5 GHz | dB | |||
| 50@≥18.2GHz&≤8GHz | dB | |||
| 最大输入可工作功率 | 15 | dBm | ||
| 增益 | 0 | 2 | dB | |
| 增益平坦度 | 1（任意1G 带宽） | dB | ||
| 噪声系数 | 15 | dB | ||
| 驻波比 | 1.8 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +12V盒体内部需要二次电源转换并加强滤波 |
| 工作电流 | 500mA |
| 工作温度 | -40~+55℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 供电接口 | DB25 |
| 筛选试验 | 电老化、温冲试验按SJ20527A-2003《微波组件通用规范》标准进行，设计保证。 |
| 其他 | 电源告警高电平报警，低电平正常 |
| 产品周期试验（例行试验）随整机做 （ 注意事项：T1和T2，同为1；或者T5和T6，同为1，这种情况，电是不通的哈。逻辑上，我是处理了的，就是这两种情况，滤波器不选通任何一路） |
供电接口定义（DB25）
控制真值表（TTL电平，高：2.7V～5V，低电平：0～0.8V）

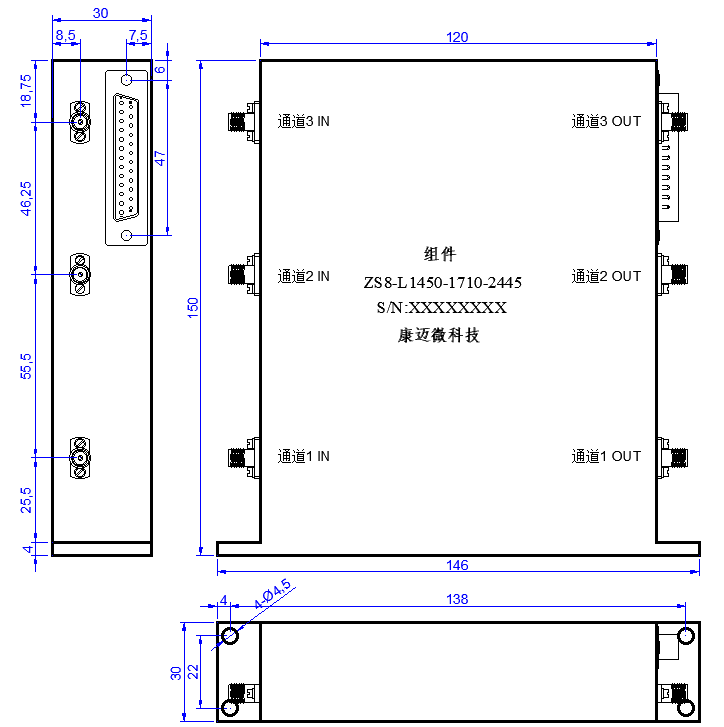

外形结构图（mm）

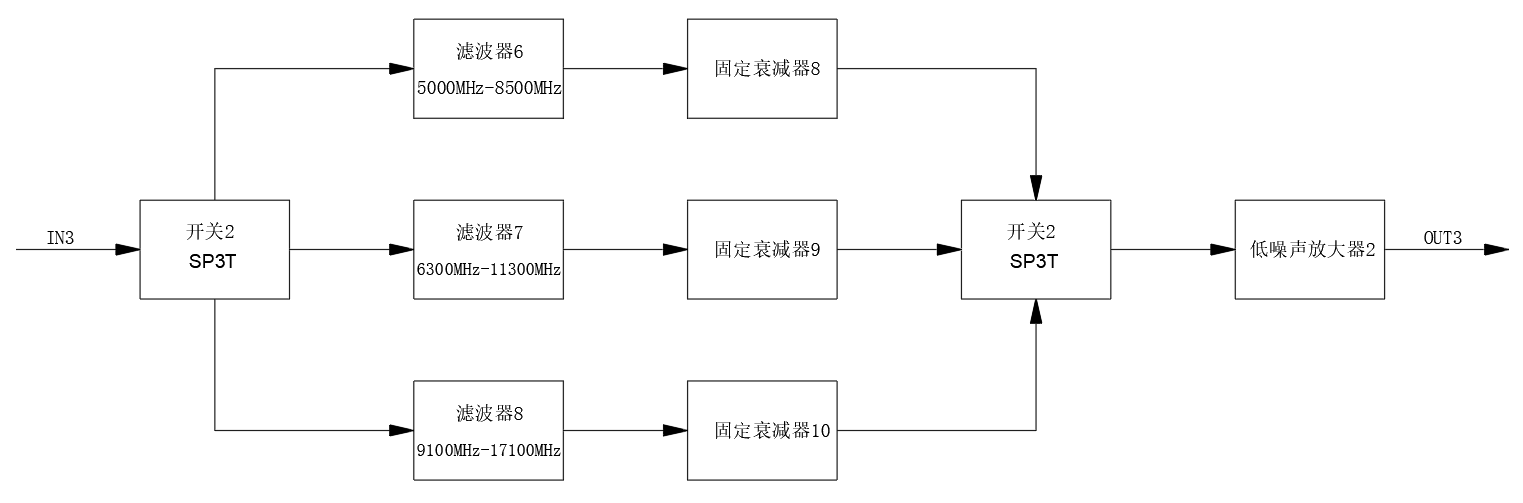

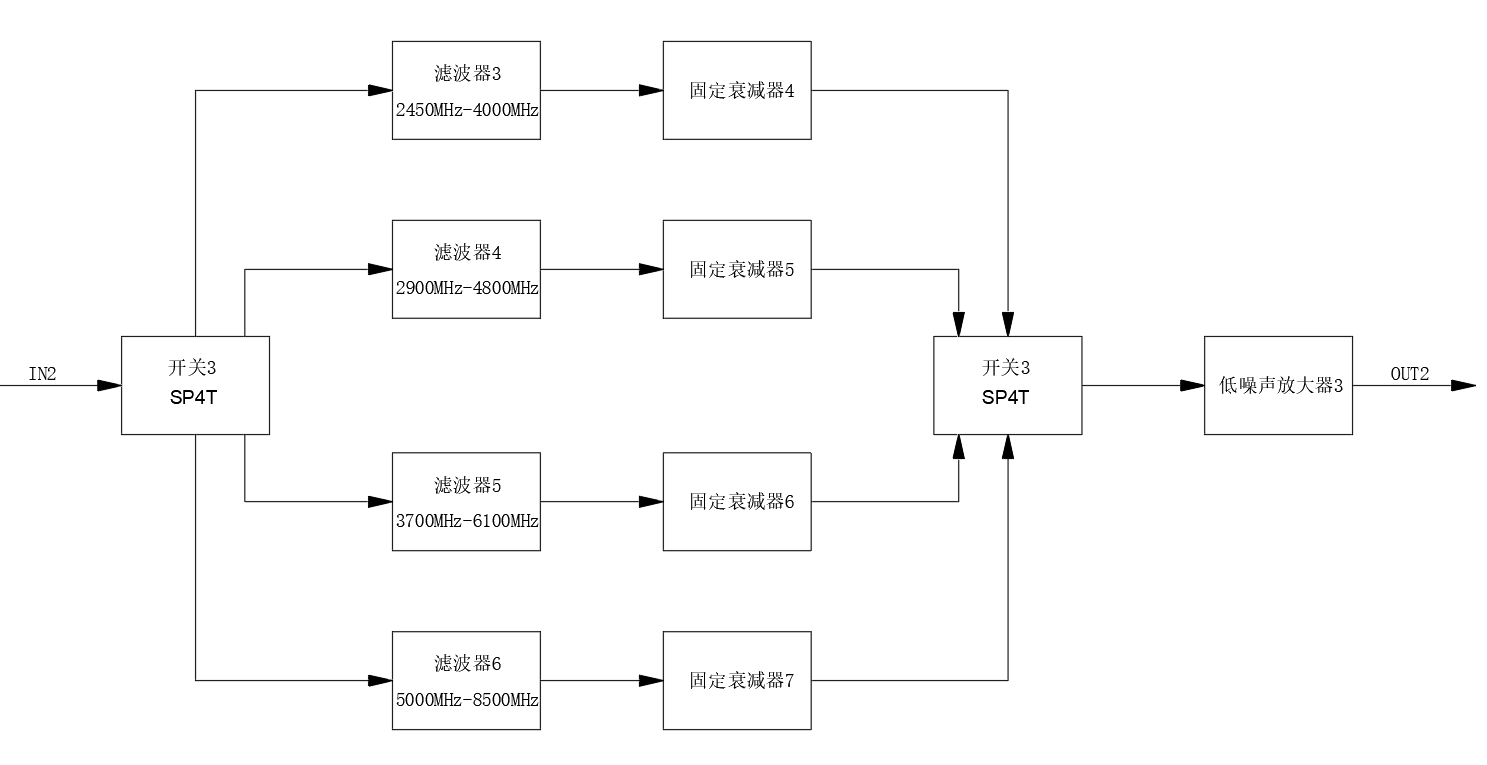

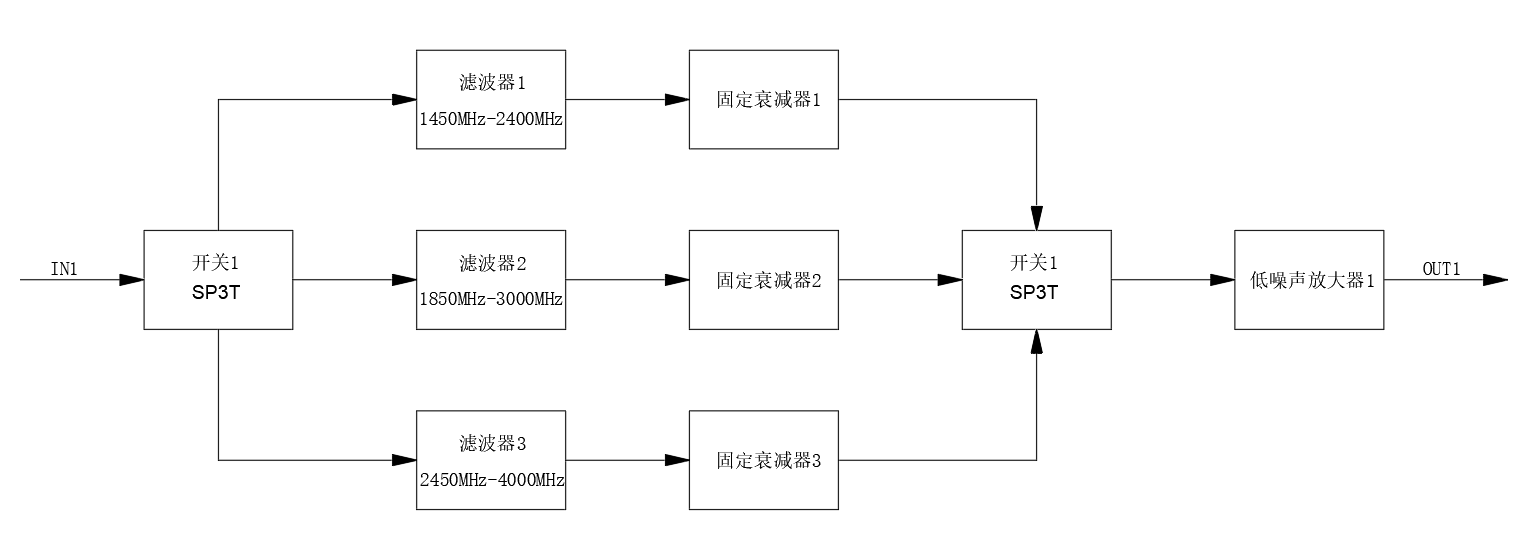

工作原理图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
