宽带全向天线
工作频率360~500MHz, 增益1dBi, 垂直极化, N -K
- ZQX7-360-500-1500
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
全向天线，即在水平方向图上表现为360°都均匀辐射，也就是平常所说的无方向性，在垂直方向图上表现为有一定宽度的波束，一般情况下波瓣宽度越小，增益越大。这类天线结构形式简单、尺寸小、重量轻、覆盖范围广。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 360 | ~ | 500 | MHz |
| 增益 | 1 | dBi | ||
| 驻波比 | 2.0 |
其它参数
| 极化方式 | 垂直极化 |
| 功率容量 | 500W设计保证 |
| 接口形式 | N -K |
| 外形尺寸 | 139.5*139.5*329mm |
| 估算重量 | 0.86Kg |
| 表面 | 灰色烤漆 |
| 工作温度 | -25~+55℃设计保证 |
| 储存温度 | -40~+60℃设计保证 |

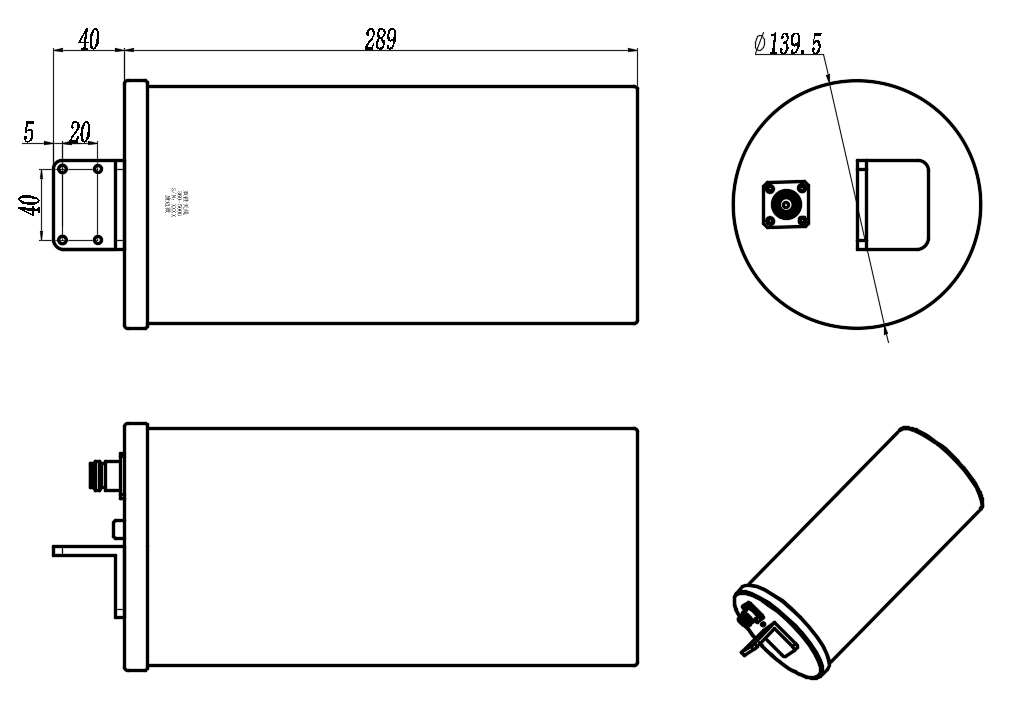

外形结构图（mm）
注意事项
1、非专业维护人员私自拆卸，可能导致天线性能恶化或无 法工作；
2 、为保证天线性能，天线安装位置周边视线范围内应无
任何障碍物。并避 免与其他强电磁辐射体靠近；
3 、严禁在雷雨天气室外安装、使用天线产品，使用时
应同时配有避雷设 施；
4 、天线含有电子元器件，请勿当普通垃圾随意丢弃。参考实物

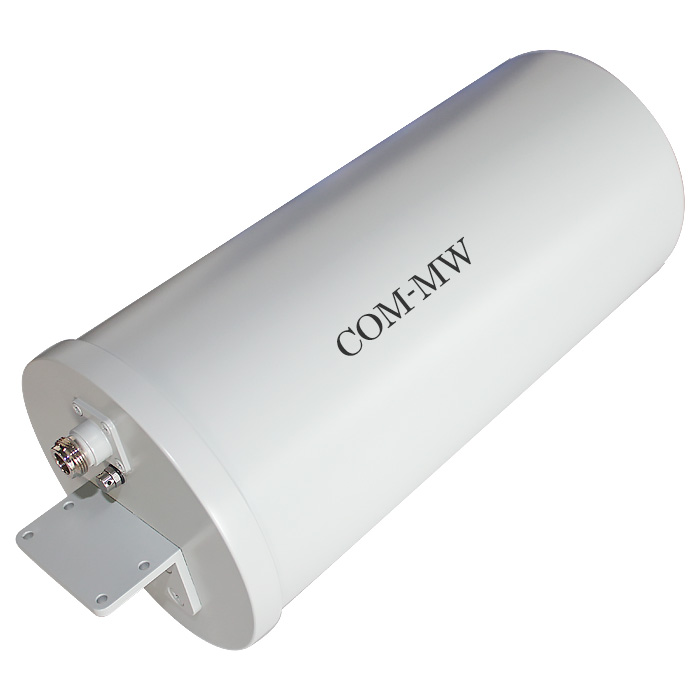

实物图
