产品
环行器
工作频率 22000~26000MHz,通过功率5W,微带焊盘
- DH9-22-26G-3267
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 22000 | ~ | 26000 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 15 | dB | ||
| 驻波比 | 1.4 |
其它参数
| 通过功率 | 5W设计保证 |
| 传输方向 | 顺时针 |
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S12 隔离 dB | S11 驻波 |
| 21.00 | 1.17 | -0.37 | -38.32 | 1.24 |
| 21.43 | 1.14 | -0.40 | -28.74 | 1.27 |
| 21.86 | 1.11 | -0.40 | -25.73 | 1.29 |
| 22.29 | 1.11 | -0.39 | -24.60 | 1.31 |
| 22.71 | 1.13 | -0.39 | -24.34 | 1.31 |
| 23.14 | 1.14 | -0.39 | -25.07 | 1.27 |
| 23.57 | 1.13 | -0.37 | -27.59 | 1.22 |
| 24.00 | 1.13 | -0.37 | -29.99 | 1.20 |
| 24.43 | 1.16 | -0.38 | -24.79 | 1.21 |
| 24.86 | 1.21 | -0.39 | -20.19 | 1.27 |
| 25.29 | 1.26 | -0.42 | -17.72 | 1.30 |
| 25.71 | 1.33 | -0.46 | -17.34 | 1.32 |
| 26.14 | 1.44 | -0.51 | -18.81 | 1.37 |
| 26.57 | 1.54 | -0.55 | -21.18 | 1.43 |
| 27.00 | 1.58 | -0.56 | -19.00 | 1.47 |

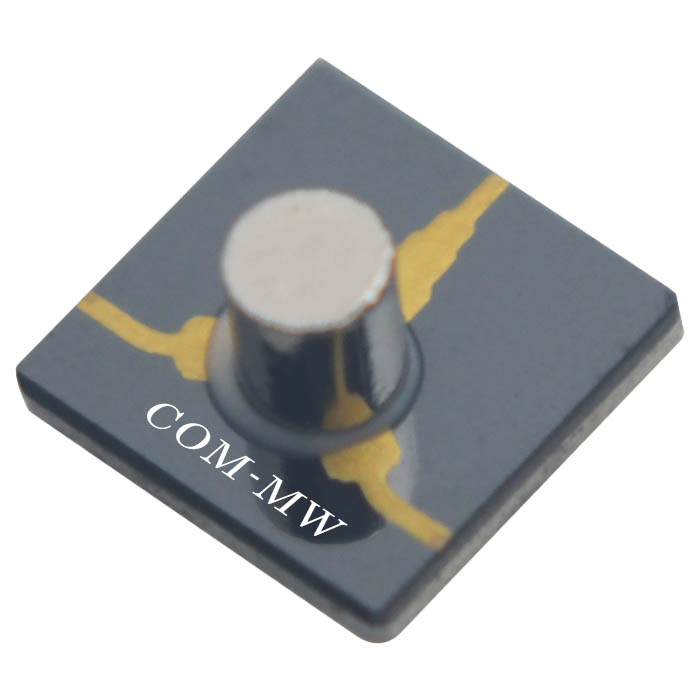

参考实物图

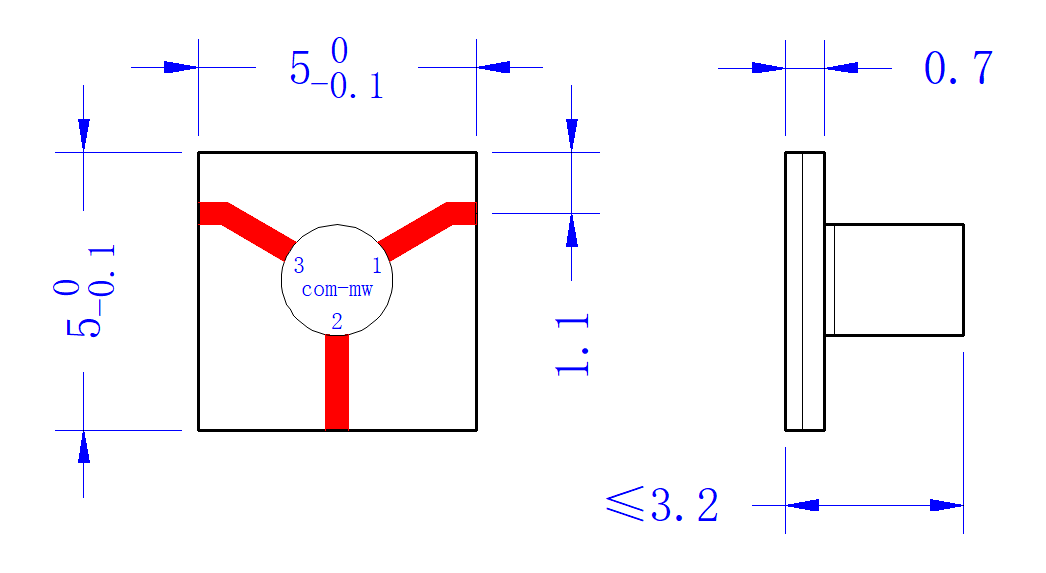

外形结构图（mm）

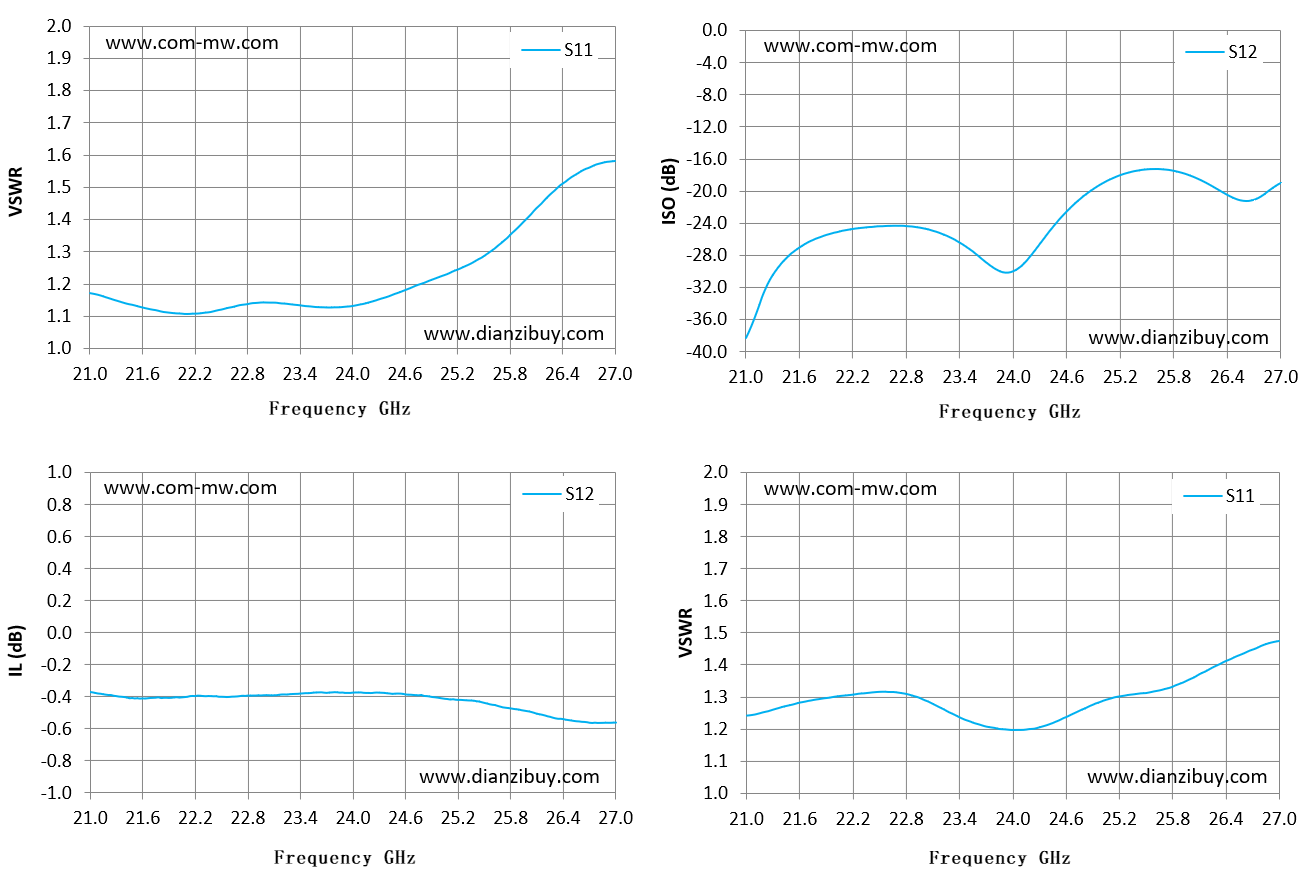

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
