产品
耦合器
698~3800MHz, 耦合度6dB, N , 300W
- ZDC9-6C698-3800-2564
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
移动通信室内盖用。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 698 | ~ | 3800 | MHz |
| 插入损耗 | 1.76 | dB | ||
| 耦合度 | 5.1 | 6 | 6.9 | dB |
| 方向性 | 15 | 18 | dB | |
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.25 |
其它参数
| 接口形式 | N -F |
| 接口材质 | 外壳铜镀铜锡锌内导体 镀银 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 300W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
| 质量等级 | 工业级 |
| PIM | -153dBc@2*43dBm |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 500 | 1.05 | 1.05 | -0.89 | -7.91 | -41.14 |
| 764 | 1.07 | 1.1 | -1.37 | -6.17 | -36.97 |
| 1029 | 1.11 | 1.14 | -1.52 | -5.82 | -32.76 |
| 1293 | 1.12 | 1.12 | -1.41 | -6.2 | -30.16 |
| 1557 | 1.09 | 1.08 | -1.27 | -6.68 | -29.74 |
| 1821 | 1.07 | 1.05 | -1.3 | -6.64 | -32.35 |
| 2086 | 1.02 | 1.02 | -1.46 | -6.13 | -39.8 |
| 2350 | 1.11 | 1.07 | -1.59 | -5.88 | -41.64 |
| 2614 | 1.15 | 1.15 | -1.54 | -6.07 | -36.12 |
| 2879 | 1.16 | 1.18 | -1.41 | -6.5 | -35.16 |
| 3143 | 1.13 | 1.14 | -1.36 | -6.65 | -36.61 |
| 3407 | 1.09 | 1.11 | -1.49 | -6.24 | -36.62 |
| 3671 | 1.07 | 1.07 | -1.66 | -5.73 | -33.8 |
| 3936 | 1.07 | 1.06 | -1.61 | -5.8 | -31.02 |
| 4200 | 1.09 | 1.11 | -1.28 | -6.79 | -29.4 |

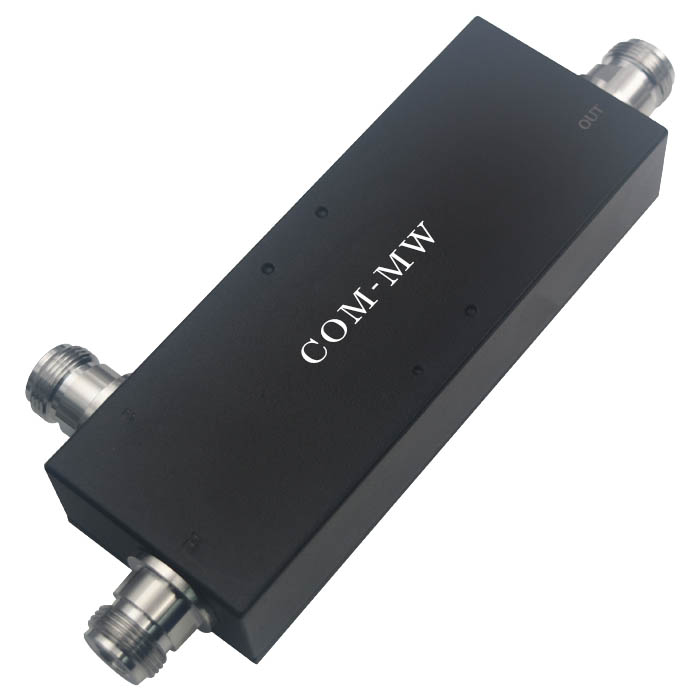

参考实物图

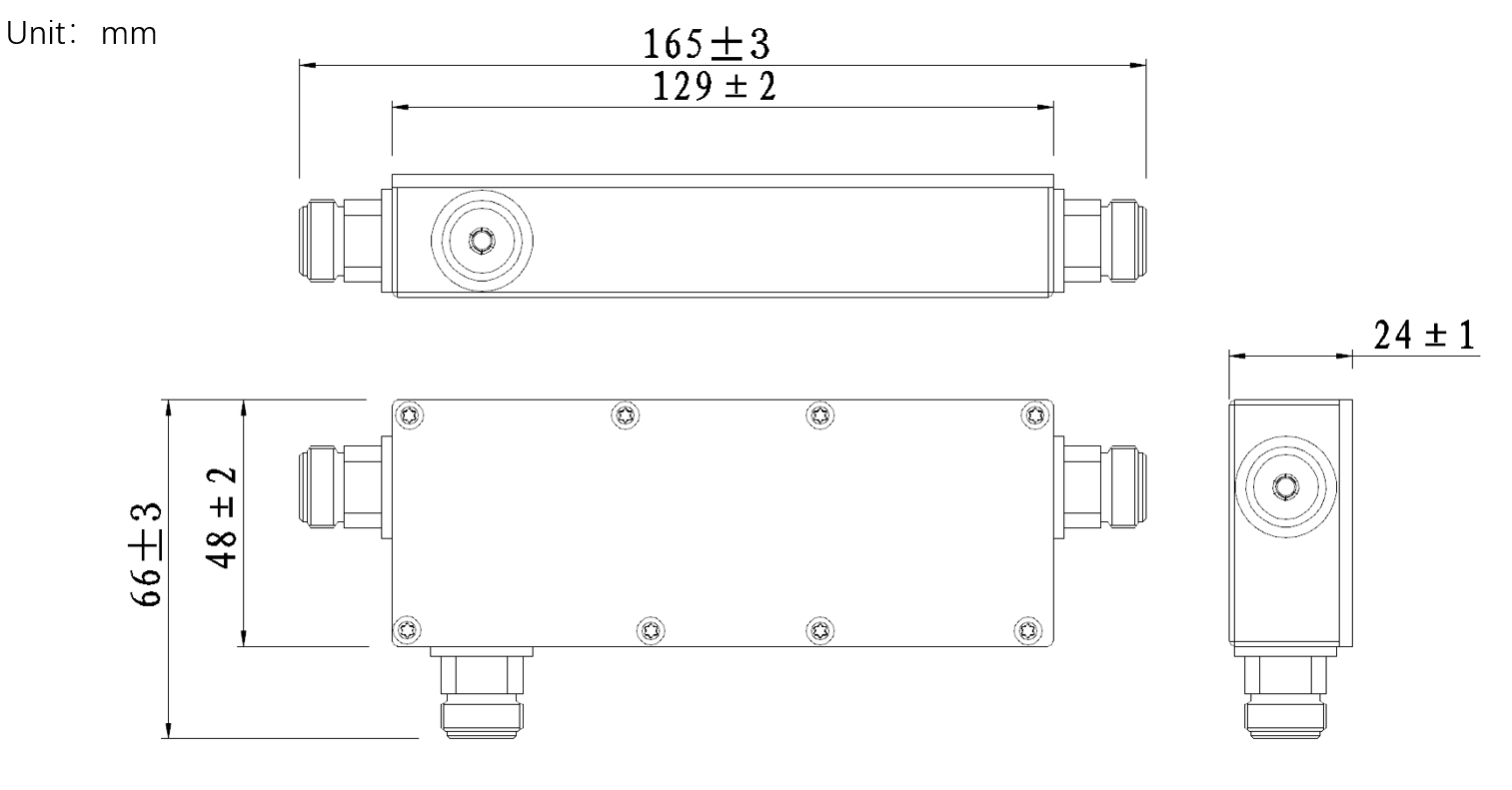

外形结构图（mm）

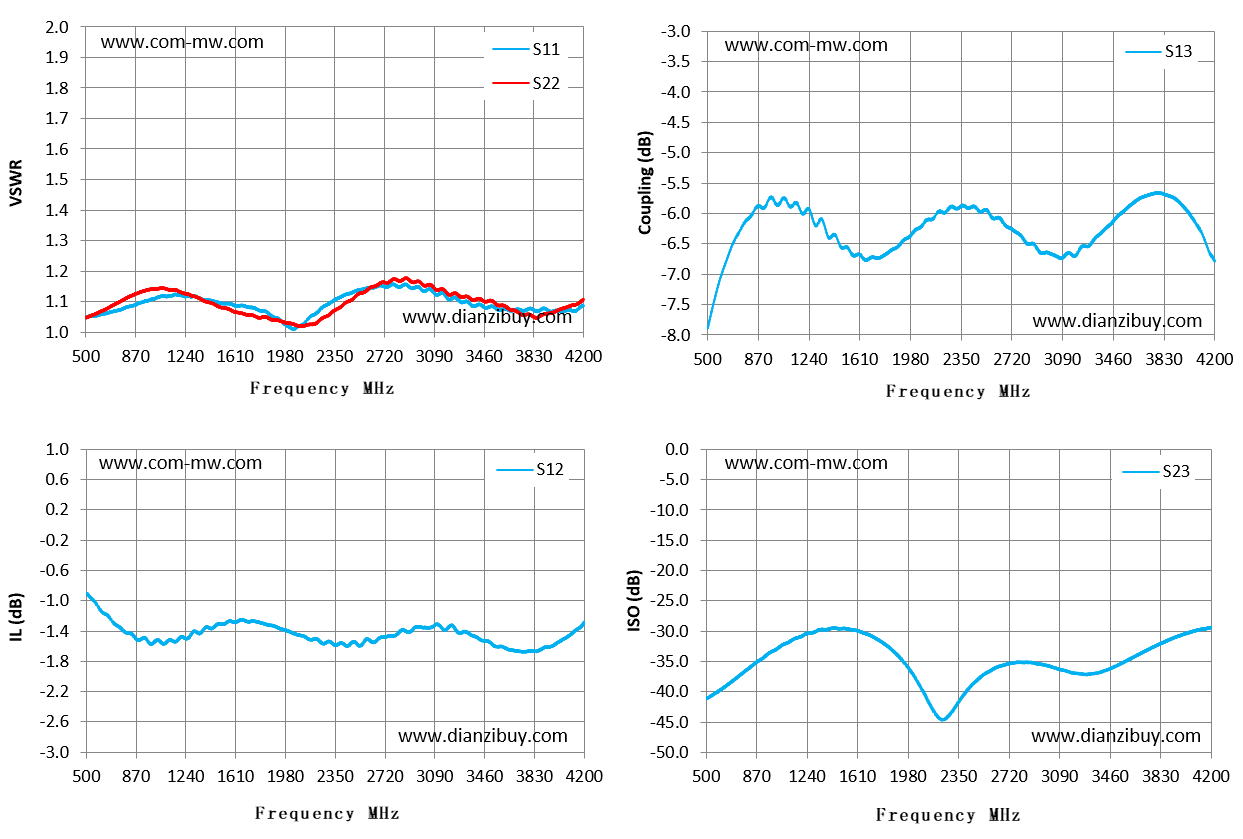

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
