产品
滤波器
阻带频率728~746MHz, ≥40dB, 通带频率DC~718MHz, 756~2500MHz, N
- K6-728-746-10N4050-002
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 728 | ~ | 746 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 718 | MHz | |
| 通带频率 | 756 | ~ | 2500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.6 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 650 | -0.31 | 1.07 |
| 718 | -2.43 | 1.36 |
| 723 | -9.68 | 10.45 |
| 728 | -70.84 | 42.38 |
| 730 | -49.51 | 49.05 |
| 732 | -66.54 | 46.99 |
| 734 | -66.05 | 39.06 |
| 736 | -62.65 | 42.39 |
| 738 | -66.65 | 37.82 |
| 740 | -50.32 | 31.43 |
| 742 | -59.51 | 46.77 |
| 746 | -67.65 | 35.27 |
| 751 | -10.35 | 11.28 |
| 756 | -2.24 | 1.34 |
| 800 | -0.36 | 1.27 |

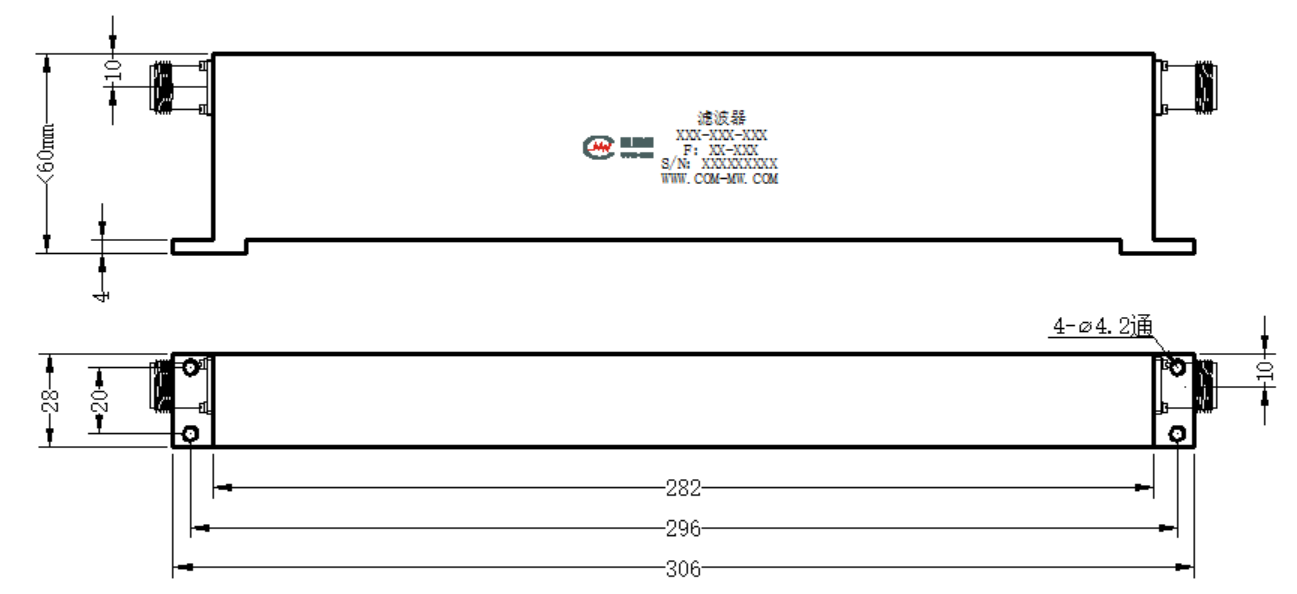

外形结构图（mm）

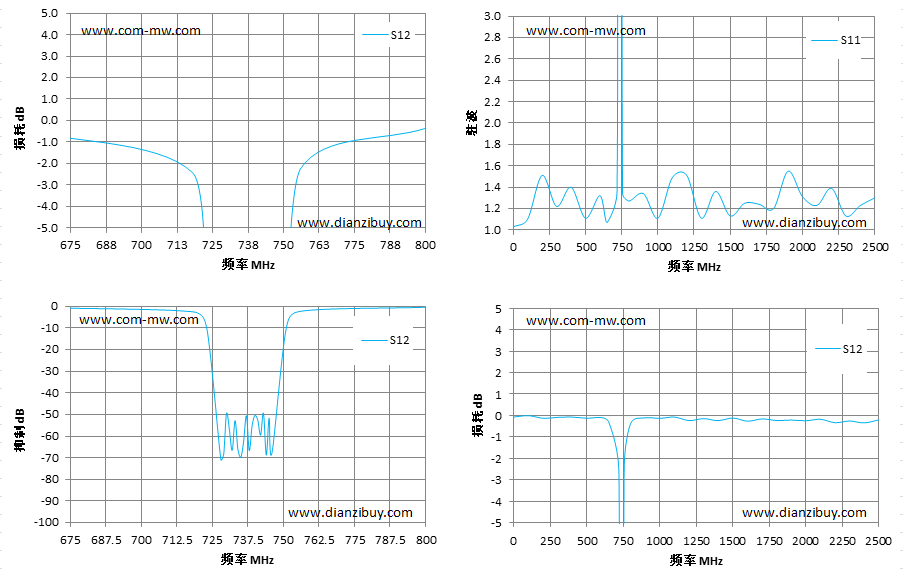

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
