滤波器
通带频率990~1130MHz, DC-960MHz≥25dB, 1160MHz≥25dB, 微带焊盘
- ZBF9-D1060-140-3125
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
低损耗，小体积。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 990 | ~ | 1130 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-960 | MHz≥ | 25 | dB | ||
| 带外抑制 | 1160 | MHz≥ | 25 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 带宽 | -1dB≥140MHz |
| 时延波动 | ≤13ns |
| 时延 | ≤25ns |
| Group Delay Consistency | ≤10ns |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 其它 | 重量小于20g |

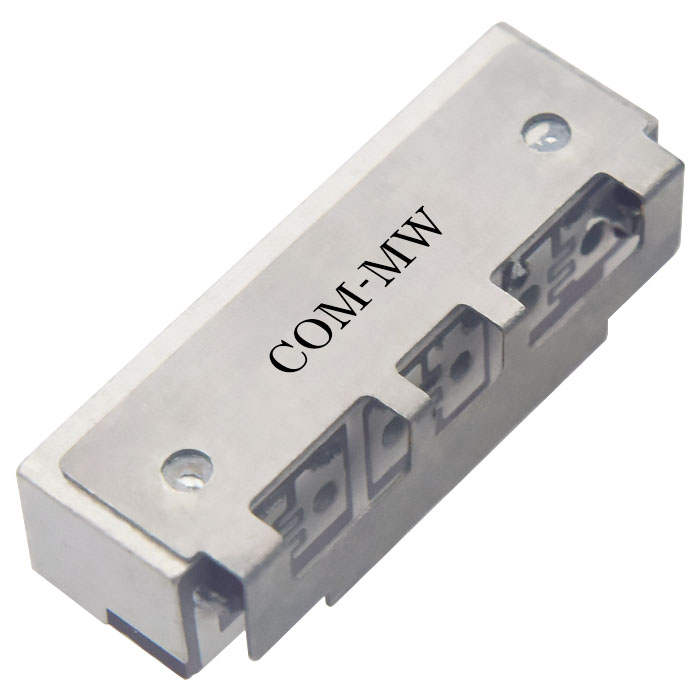

参考实物图

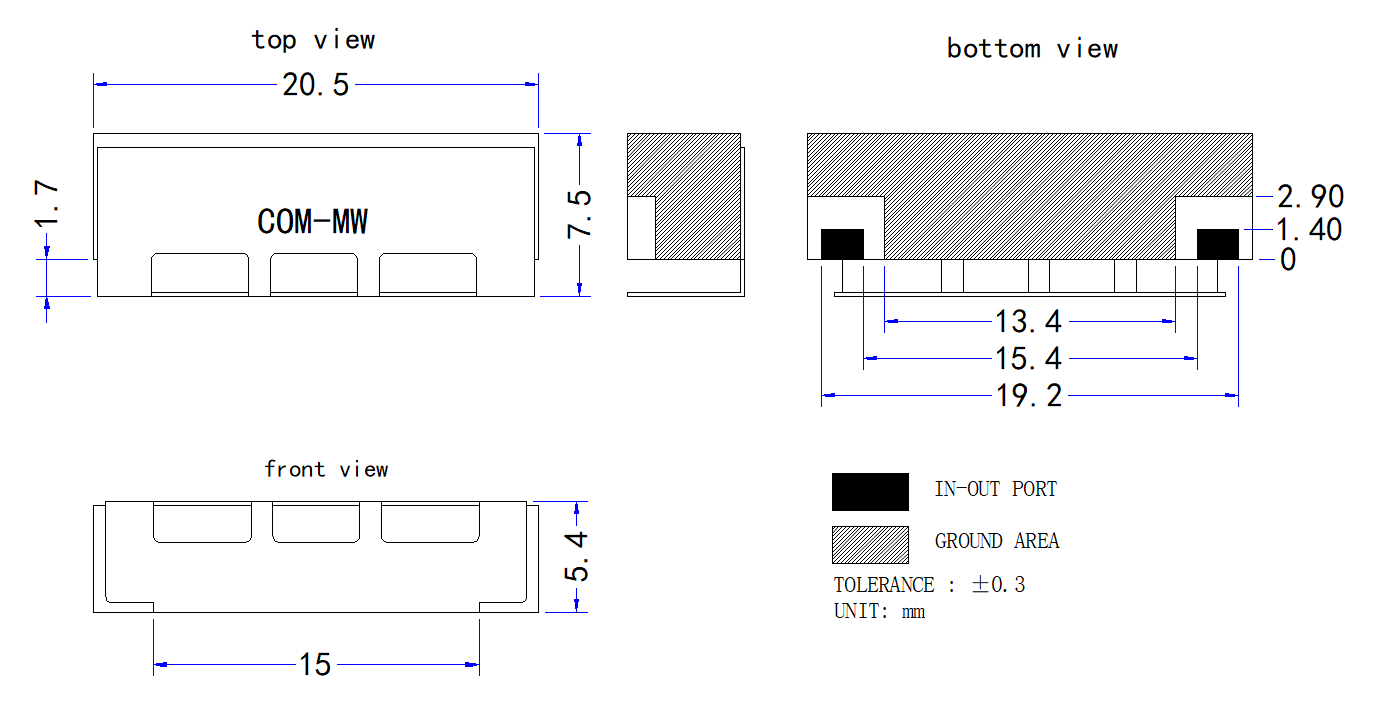

外形结构图（mm）

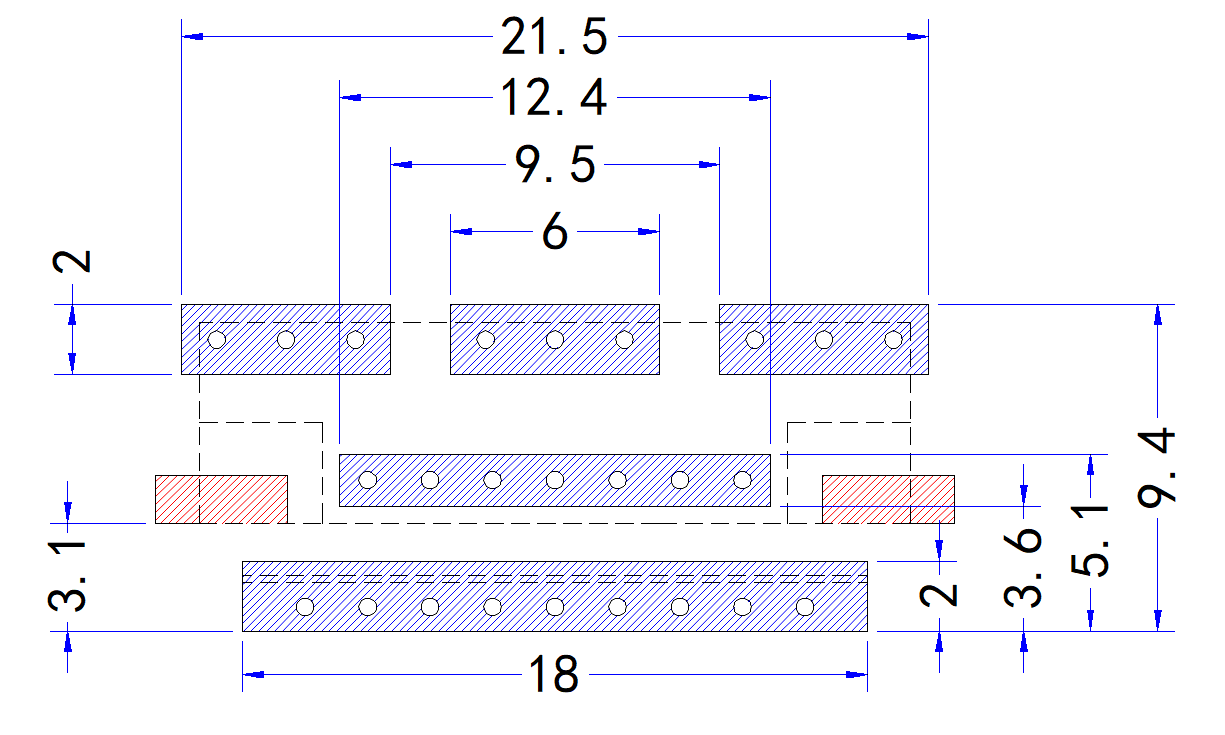

建议PCB布局图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
