滤波器
通带频率47.2~49.8GHz, DC-46GHz≥50dBc, 50.2-60GHz≥30dBc, 波导口
- ZBF25-W48.35-2.3G-792
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 47.2 | ~ | 49.8 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-46 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 50.2-60 | GHz≥ | 30 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | BJ500 |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤2ns |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 45 | 91.96 | 114.63 | -102.18 | 15.06 |
| 45.43 | 112.35 | 110.74 | -99.52 | 1.94 |
| 45.86 | 126.42 | 942.02 | -101.24 | 19.12 |
| 46.29 | 71.66 | 847.08 | -98.89 | 0.43 |
| 46.71 | 42.29 | 125.58 | -54.03 | 0.76 |
| 47.14 | 1.16 | 1.1 | -1.55 | 3.01 |
| 47.57 | 1.22 | 1.22 | -1.04 | 1.97 |
| 48 | 1.29 | 1.32 | -0.89 | 1.69 |
| 48.43 | 1.17 | 1.12 | -0.73 | 1.6 |
| 48.86 | 1.26 | 1.23 | -0.72 | 1.6 |
| 49.29 | 1.27 | 1.33 | -0.78 | 1.73 |
| 49.71 | 1.19 | 1.19 | -1.03 | 2.36 |
| 50.14 | 45.5 | 17605.63 | -39.35 | 0.87 |
| 50.57 | 67.39 | 322.37 | -74.7 | 0.41 |
| 51 | 47.19 | 213.13 | -96.4 | 0.08 |

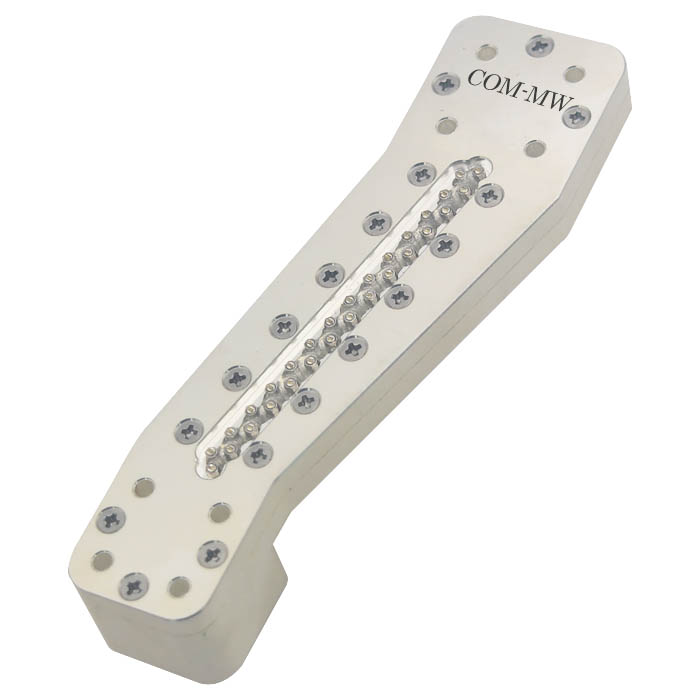

参考实物图
外形结构图（mm）

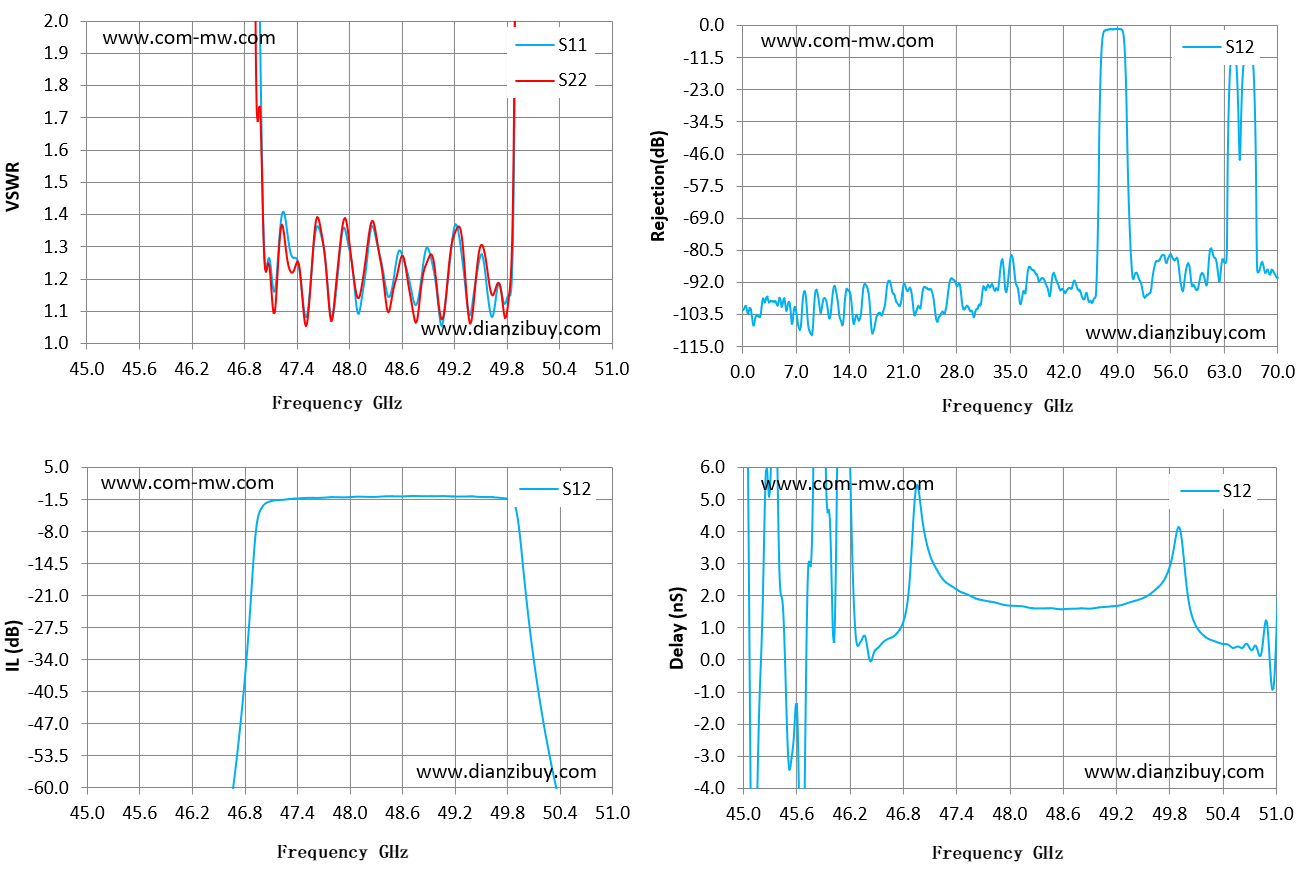

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
