滤波器
高通频率 430~3100MHz,DC-150MHz≥40dB,210MHz≥20dB,表面贴装,替代RHP-290+
- HF013
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 高通频率 | 430 | ~ | 3100 | MHz | ||
| 通带损耗 | 1 | dB | ||||
| 通带驻波 | 1.5 | |||||
| 带外抑制 | DC-150 | MHz≥ | 40 | dB | ||
| 带外抑制 | 210 | MHz≥ | 20 | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率290MHz；替代RHP-290+ |
端口定义
| 输入/输出端 | 2、6 |
| 接地端口 | 1，3，4，5，7，8 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 200 | 35.2 | 45.84 | -31.41 | -0.03 |
| 471 | 1.47 | 1.47 | -0.87 | 1.52 |
| 743 | 1.1 | 1.11 | -0.42 | 0.71 |
| 1014 | 1.39 | 1.4 | -0.49 | 0.45 |
| 1286 | 1.52 | 1.53 | -0.55 | 0.38 |
| 1557 | 1.55 | 1.58 | -0.66 | 0.34 |
| 1829 | 1.54 | 1.57 | -0.76 | 0.29 |
| 2100 | 1.5 | 1.53 | -0.65 | 0.28 |
| 2371 | 1.41 | 1.45 | -0.61 | 0.27 |
| 2643 | 1.35 | 1.37 | -0.74 | 0.23 |
| 2914 | 1.34 | 1.06 | -0.84 | 0.16 |
| 3186 | 1.28 | 1.27 | -0.71 | 0.31 |
| 3457 | 1.4 | 1.43 | -0.76 | 0.37 |
| 3729 | 1.52 | 1.55 | -0.81 | 0.31 |
| 4000 | 1.61 | 1.65 | -1.02 | 0.23 |

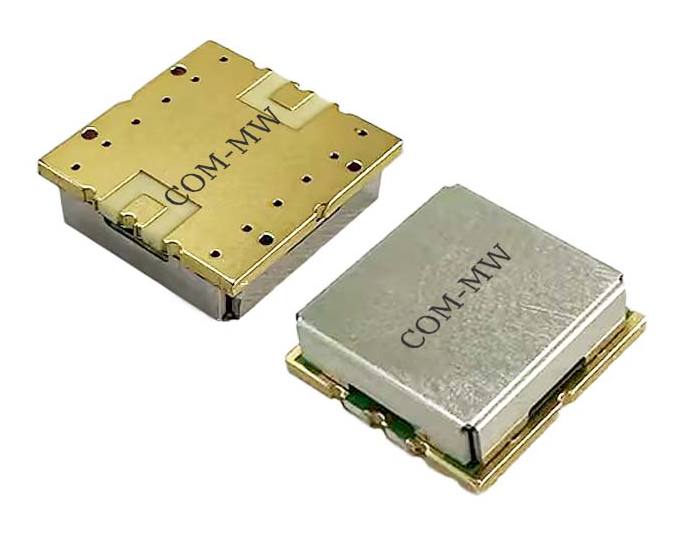

参考实物图

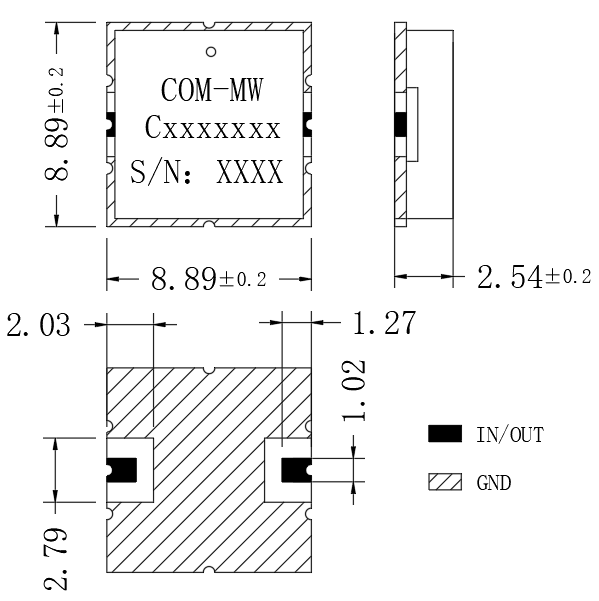

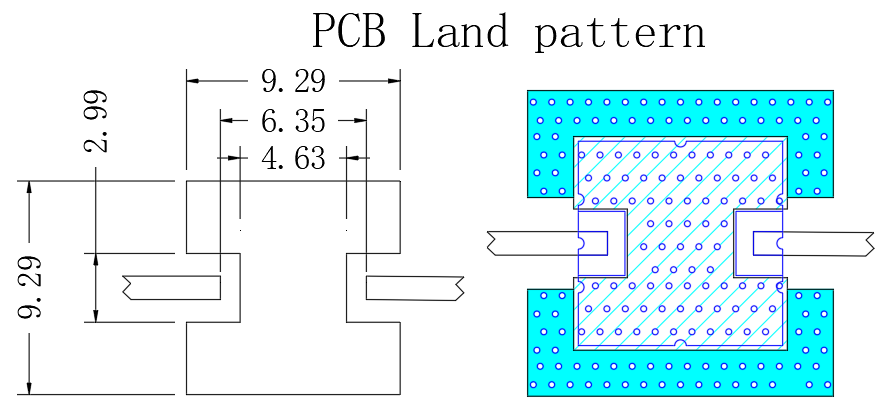

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
