阻带频率1737.5~1757.5MHz, ≥60dB, 通带频率DC~1722.5MHz, 1772.5~6000MHz, N
- K6-1737.5-1757.5-15N60150-004
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1737.5 | ~ | 1757.5 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1722.5 | MHz | |
| 通带频率 | 1772.5 | ~ | 6000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1700 | -0.34 | 1.15 |
| 1722.5 | -2.04 | 1.38 |
| 1727.5 | -4.94 | 3.11 |
| 1732.5 | -14.44 | 16.86 |
| 1737.5 | -82.76 | 33.57 |
| 1741.5 | -66.20 | 36.85 |
| 1745.5 | -66.94 | 40.96 |
| 1747.5 | -90.62 | 30.87 |
| 1749.5 | -70.29 | 35.76 |
| 1753.5 | -81.18 | 39.26 |
| 1757.5 | -85.21 | 32.72 |
| 1762.5 | -15.76 | 16.44 |
| 1767.5 | -5.13 | 2.97 |
| 1772.5 | -2.11 | 1.33 |
| 1800 | -0.41 | 1.07 |
参考实物图

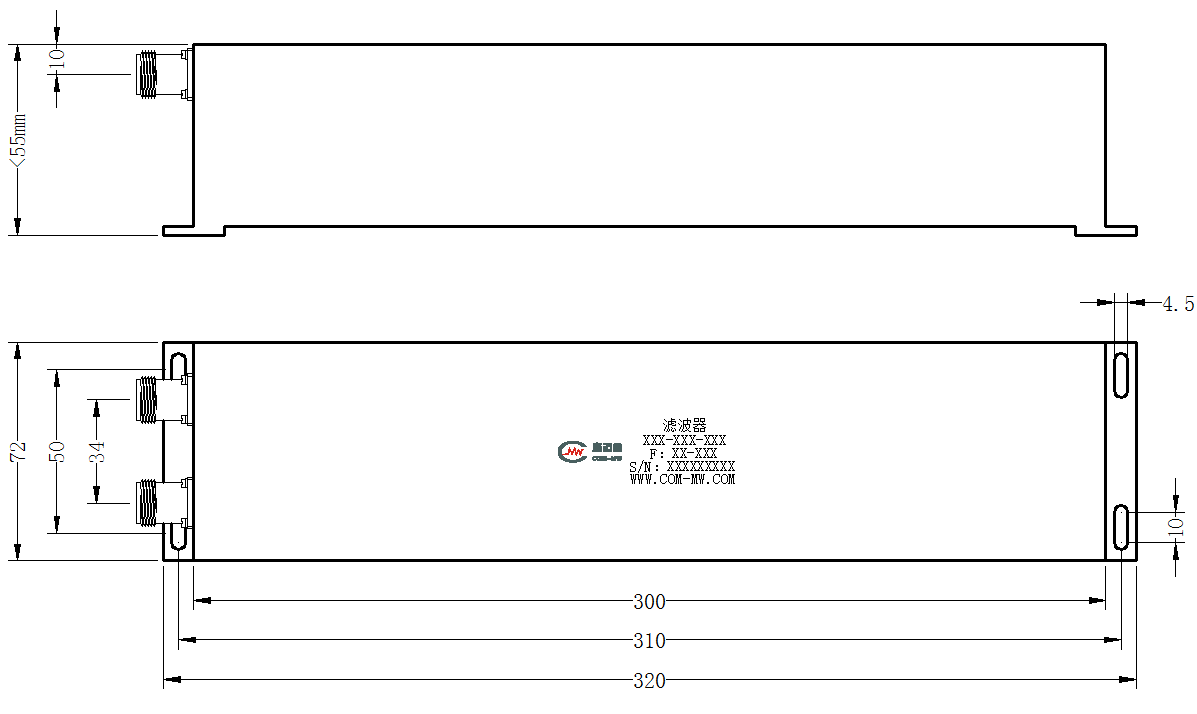

外形结构图（mm）

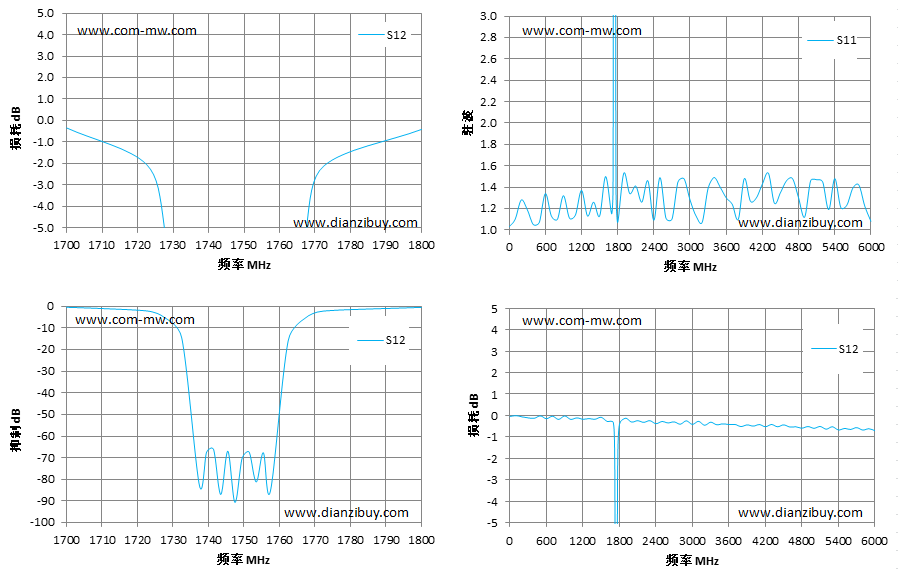

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
