电桥
225~450MHz,250W,相位90°,表面贴装,替代QCH-451
- B0056
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 225 | ~ | 450 | MHz |
| 插入损耗 | 0.2 | 0.3 | dB | |
| 隔离度 | 21 | 27 | dB | |
| 驻波比 | 1.1 | 1.2 | ||
| 幅度平衡 | ±0.25 | ±0.5 | dB | |
| 相位平衡 | ±1 | ±3 | ° |
其它参数
| 功率容量 | 250W |
| 相位 | 90° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+105℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代QCH-451 |
端口定义
| 输入端口 | 1 |
| 输出端口 | 3（0°） |
| 输出端口 | 4（+90°） |
| 隔离端口 | 2 |
| 接地端口 | 底面接地 |

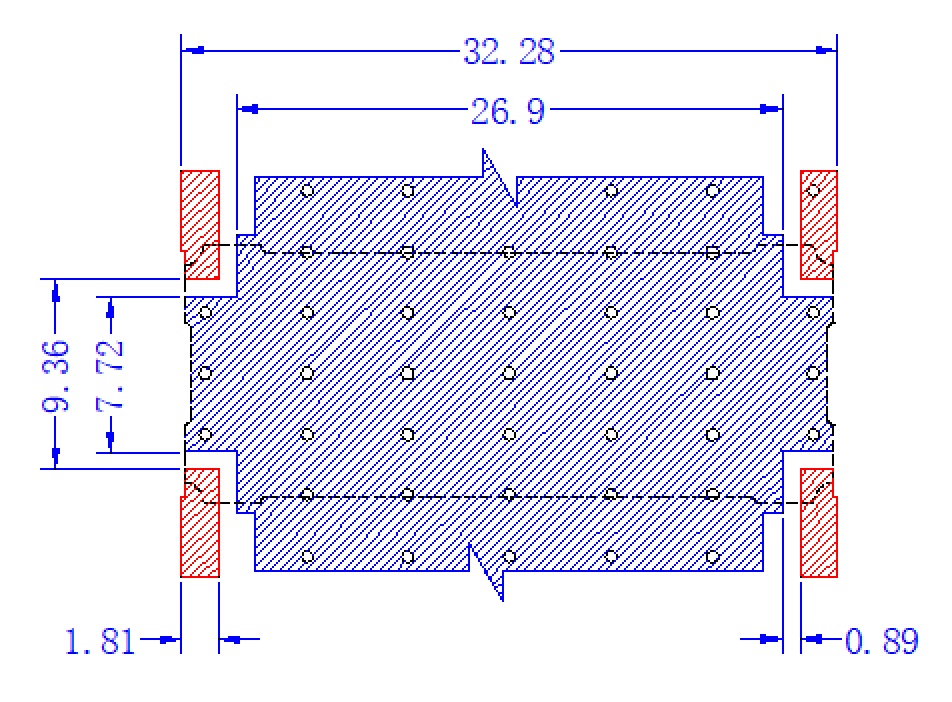

建议PCB布局图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S23 隔离 dB |
| 200 | 1.14 | -2.69 | -3.79 | 89.92 | -22.75 |
| 221 | 1.13 | -2.94 | -3.49 | 90.16 | -22.95 |
| 243 | 1.12 | -3.17 | -3.26 | 90.41 | -23.25 |
| 286 | 1.09 | -3.47 | -2.99 | 90.82 | -24.13 |
| 307 | 1.08 | -3.55 | -2.91 | 91.03 | -24.66 |
| 329 | 1.07 | -3.58 | -2.89 | 91.27 | -25.3 |
| 350 | 1.07 | -3.57 | -2.91 | 91.42 | -26.06 |
| 371 | 1.06 | -3.51 | -2.96 | 91.63 | -27 |
| 393 | 1.05 | -3.39 | -3.08 | 91.82 | -28.17 |
| 436 | 1.05 | -3.06 | -3.5 | 92.22 | -32.2 |
| 457 | 1.06 | -2.83 | -3.81 | 92.5 | -35.75 |
| 479 | 1.08 | -2.55 | -4.25 | 92.82 | -42.06 |
| 500 | 1.1 | -2.27 | -4.81 | 93.28 | -39.46 |

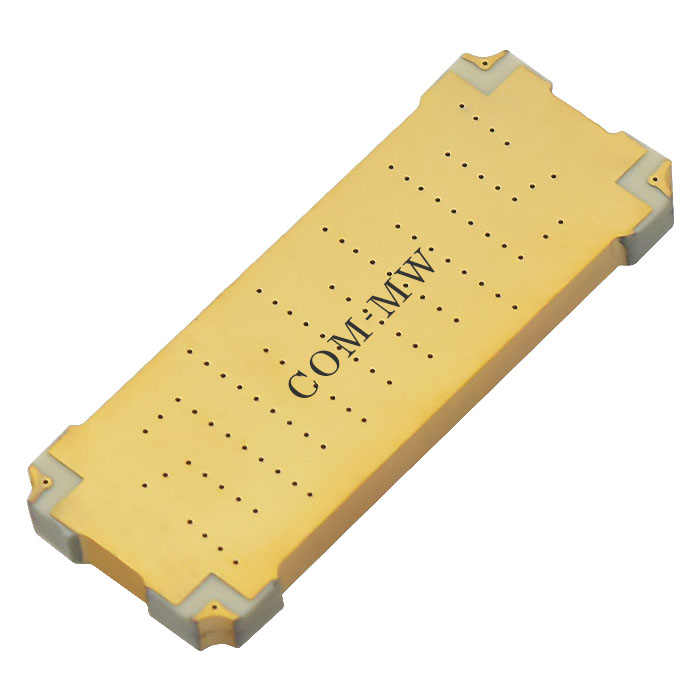

参考实物图

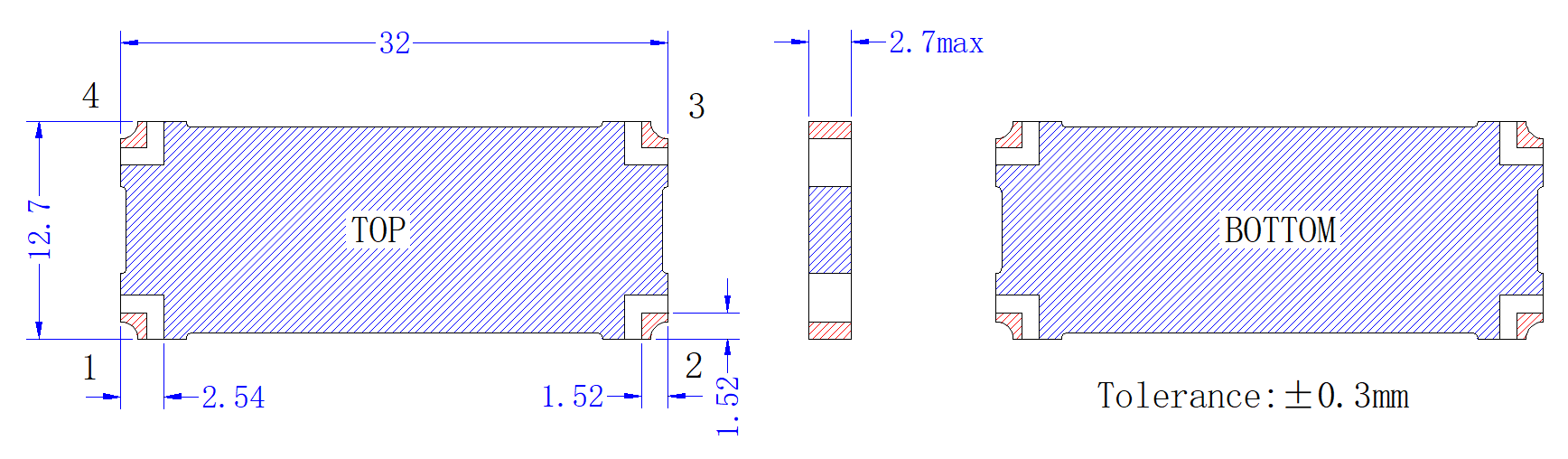

外形结构图（mm）

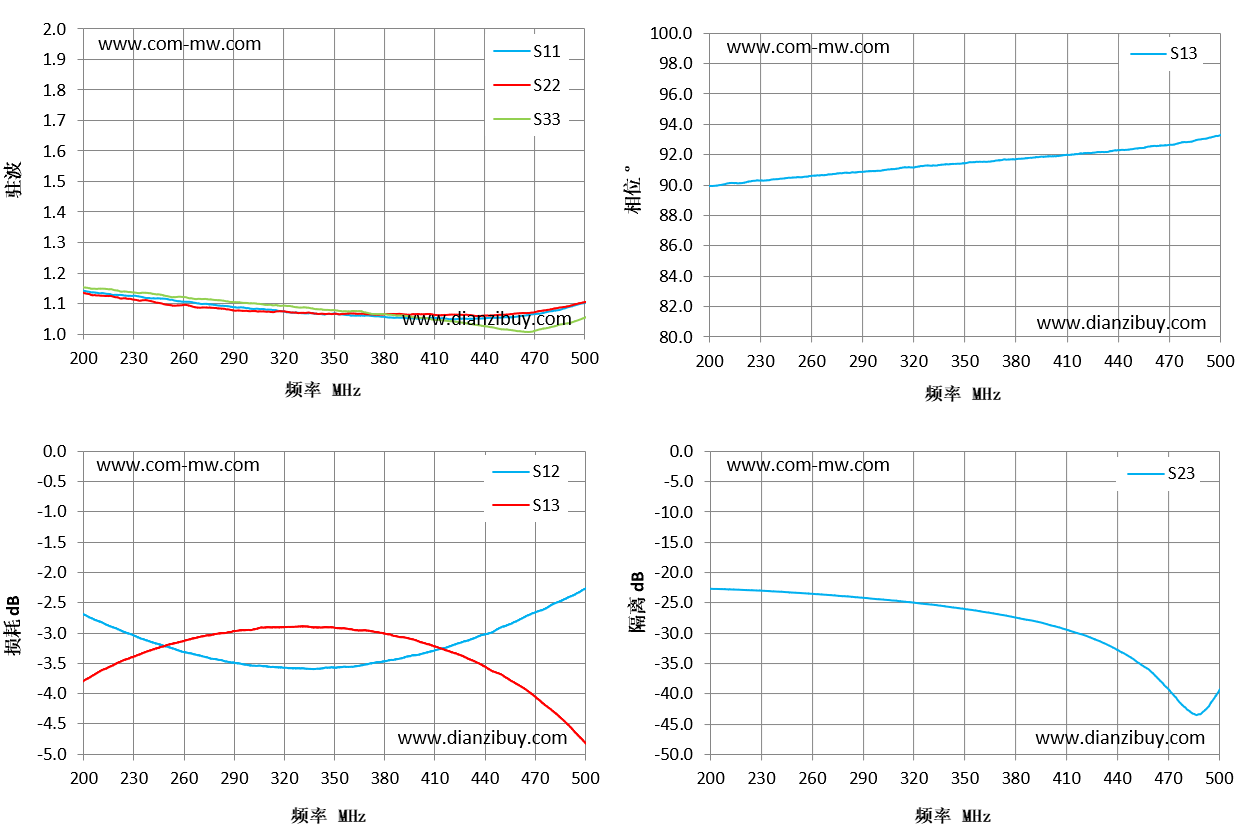

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
| 3 | Board Material: RF-35, RF-35TC-A |
