产品
电桥
500~2000MHz,500W,90°电桥,表面贴装
- 8H0025
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 500 | ~ | 2000 | MHz |
| 插入损耗 | 0.2 | 0.3 | dB | |
| 隔离度 | 18 | 20 | dB | |
| 驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | ±2 | dB | ||
| 相位平衡 | ±3 | ° |
其它参数
| 功率容量 | 500W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+105℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

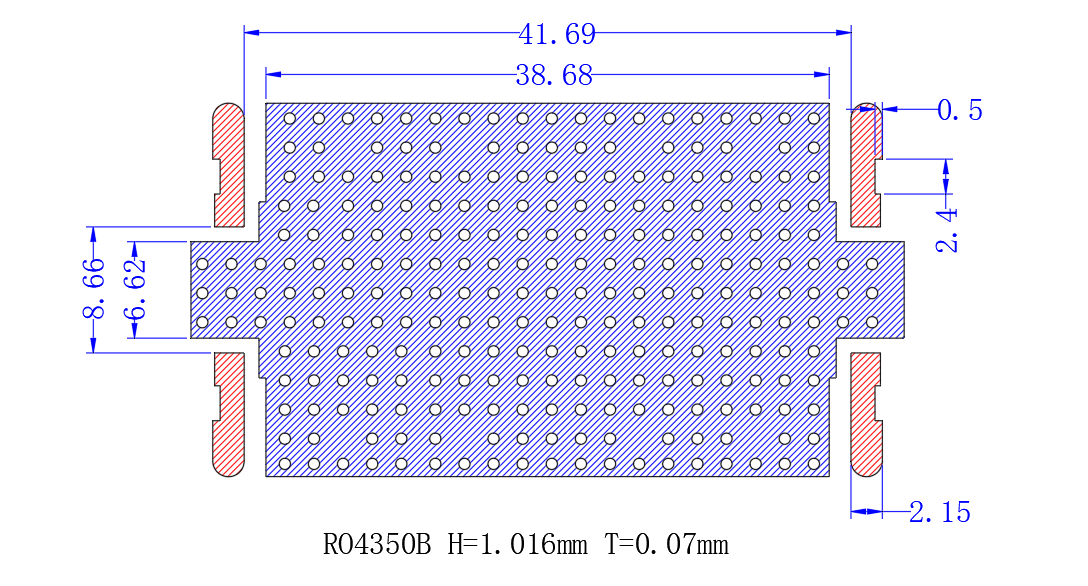

建议PCB布局图

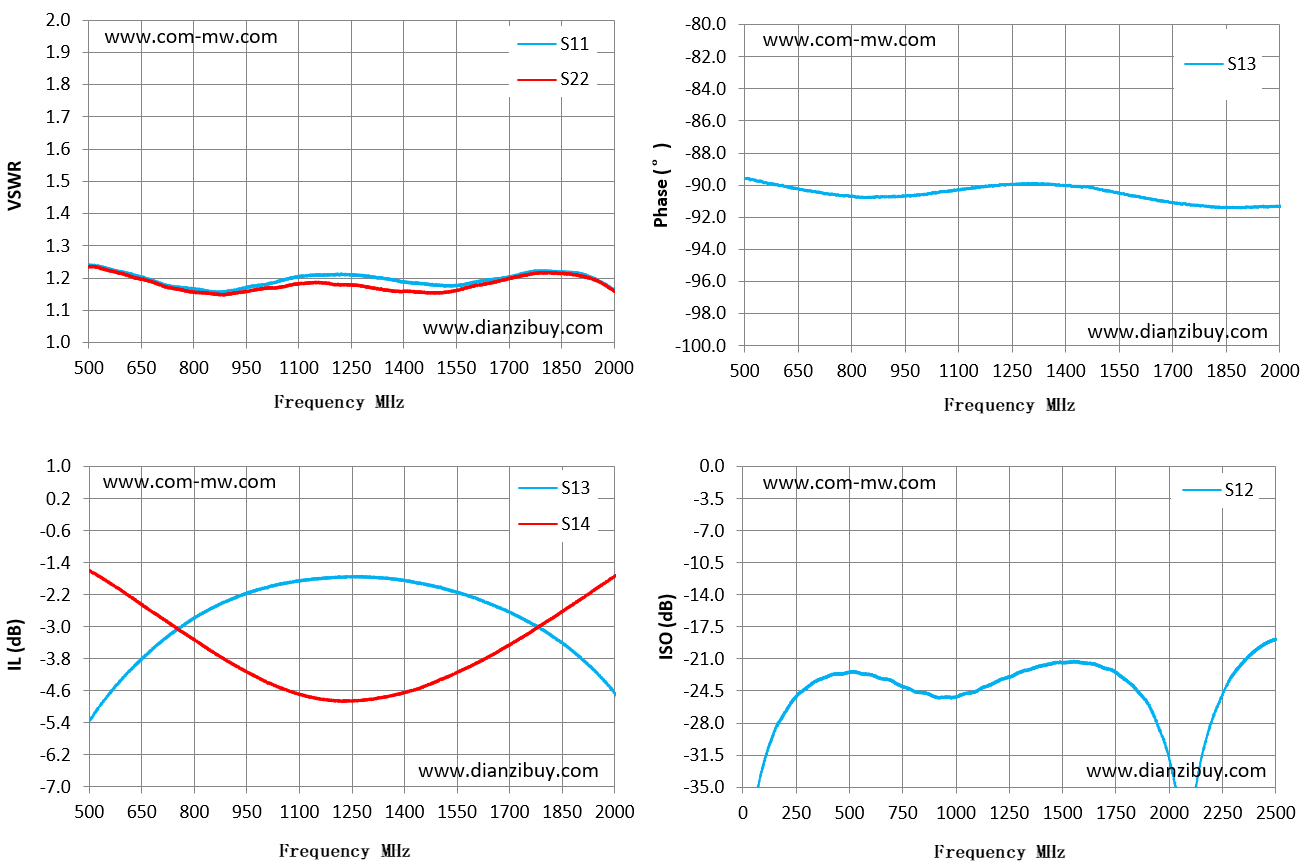

典型测试曲线图

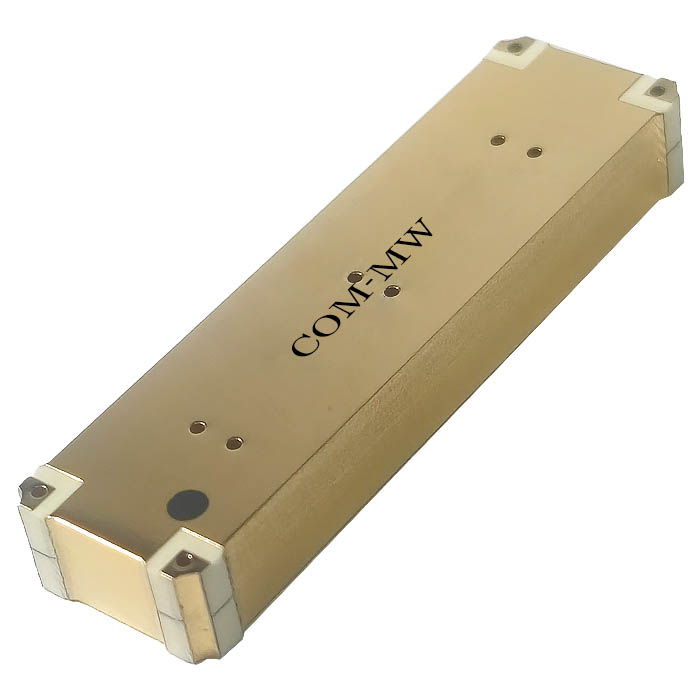

参考实物图

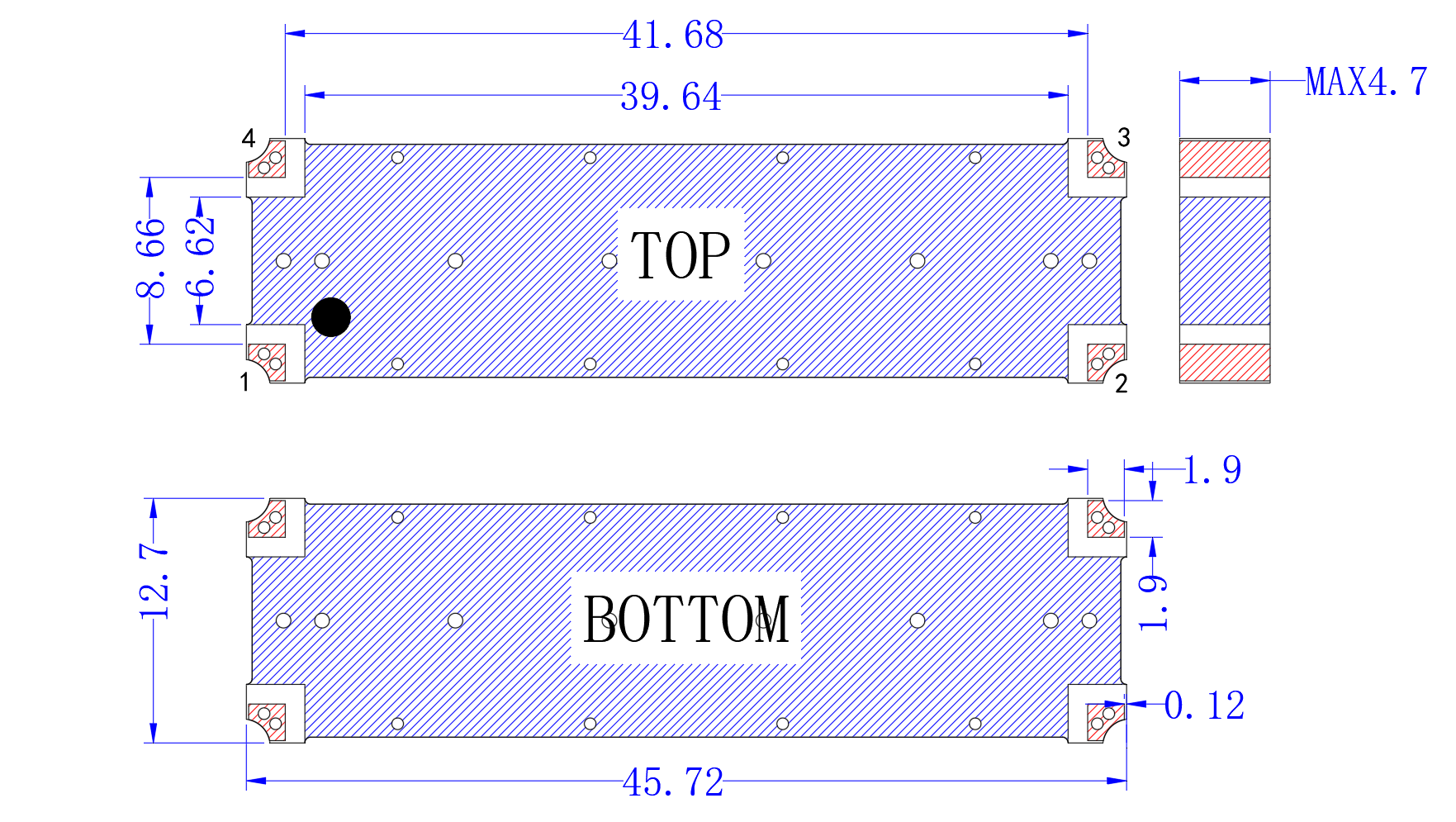

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 500.00 | 1.24 | 1.24 | -5.33 | -1.59 | -89.59 | -22.46 |
| 607.00 | 1.22 | 1.21 | -4.17 | -2.18 | -90.03 | -22.78 |
| 714.00 | 1.18 | 1.17 | -3.31 | -2.82 | -90.46 | -23.64 |
| 821.00 | 1.16 | 1.16 | -2.67 | -3.44 | -90.77 | -24.62 |
| 929.00 | 1.17 | 1.16 | -2.23 | -4.03 | -90.70 | -25.21 |
| 1036.00 | 1.19 | 1.17 | -1.96 | -4.50 | -90.49 | -24.84 |
| 1143.00 | 1.21 | 1.19 | -1.81 | -4.79 | -90.16 | -23.99 |
| 1250.00 | 1.21 | 1.18 | -1.75 | -4.85 | -89.96 | -22.91 |
| 1357.00 | 1.20 | 1.16 | -1.79 | -4.73 | -89.94 | -22.04 |
| 1464.00 | 1.18 | 1.15 | -1.95 | -4.46 | -90.11 | -21.40 |
| 1571.00 | 1.18 | 1.17 | -2.19 | -4.05 | -90.59 | -21.31 |
| 1679.00 | 1.20 | 1.19 | -2.55 | -3.55 | -90.99 | -21.83 |
| 1786.00 | 1.22 | 1.22 | -3.03 | -2.98 | -91.29 | -23.11 |
| 1893.00 | 1.22 | 1.21 | -3.70 | -2.37 | -91.41 | -25.64 |
| 2000.00 | 1.16 | 1.16 | -4.65 | -1.73 | -91.30 | -31.93 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
