产品
倍频器
输出频率10~30GHz, 输出功率15dBm, 2.92-F, 二倍频器
- CFM8-5-15G-3935
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 输入频率 | 5 | ~ | 15 | GHz |
| 输出频率 | 10 | ~ | 30 | GHz |
| 输入功率 | 0 | dBm | ||
| 输出功率 | 15 | dBm | ||
| 倍频次数 | 2 | |||
| 基波抑制 | 15 | dBc |
其它参数
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +5V |
| 工作电流 | 100mA |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 二倍频器 |
典型测试数据(0dBm输入)
| 输入频率(GHz) | 基波抑制(dBc) | 输出频率(GHz) | 输出功率(dBm) |
| 3 | 17.5 | 6 | 4.2 |
| 4 | 17.1 | 8 | 16.1 |
| 5 | 21.8 | 10 | 16.8 |
| 6 | 32.7 | 12 | 18.2 |
| 7 | 21.6 | 14 | 17.6 |
| 8 | 24.9 | 16 | 16.7 |
| 9 | 13.5 | 18 | 16.3 |
| 10 | 11.9 | 20 | 15.7 |
| 11 | 12.2 | 22 | 15.6 |
| 12 | 12.8 | 24 | 16.5 |
| 13 | 15.6 | 26 | 16.7 |
| 14 | 20.2 | 28 | 16.4 |
| 15 | 33.4 | 30 | 16 |
| 16 | 21.4 | 32 | 12.8 |
| 17 | 20.3 | 34 | 6.5 |
参考实物图

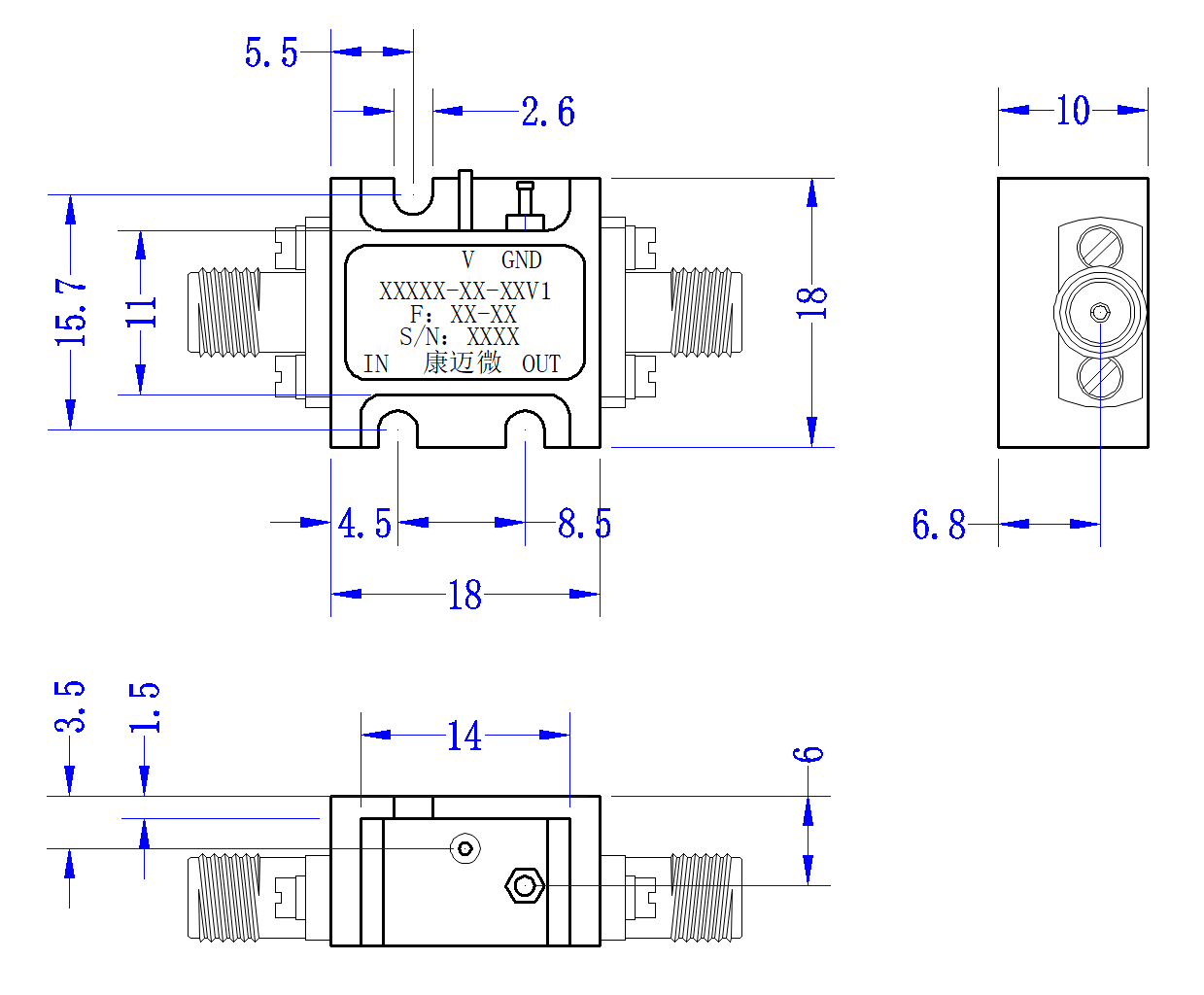

外形结构图（mm）
典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；产品整体温度大于125℃的情况下，请在订货前与我们协商；
