产品
滤波器
阻带频率2110~2130MHz, ≥60dB, 通带频率DC~2095MHz, 2145~6000MHz, N
- K6-2110-2130-15N60150-008
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2110 | ~ | 2130 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2095 | MHz | |
| 通带频率 | 2145 | ~ | 6000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2000 | -0.37 | 1.16 |
| 2050 | -0.44 | 1.19 |
| 2095 | -0.95 | 1.25 |
| 2100 | -2.68 | 2.21 |
| 2105 | -32.41 | 19.62 |
| 2110 | -89.97 | 30.06 |
| 2114 | -81.26 | 33.89 |
| 2120 | -81.65 | 44.12 |
| 2126 | -77.46 | 43.71 |
| 2130 | -88.66 | 30.7 |
| 2135 | -30.51 | 18.78 |
| 2140 | -3.22 | 1.88 |
| 2145 | -1.14 | 1.27 |
| 2200 | -0.48 | 1.31 |
| 2250 | -0.39 | 1.19 |
参考实物图
外形结构图（mm）

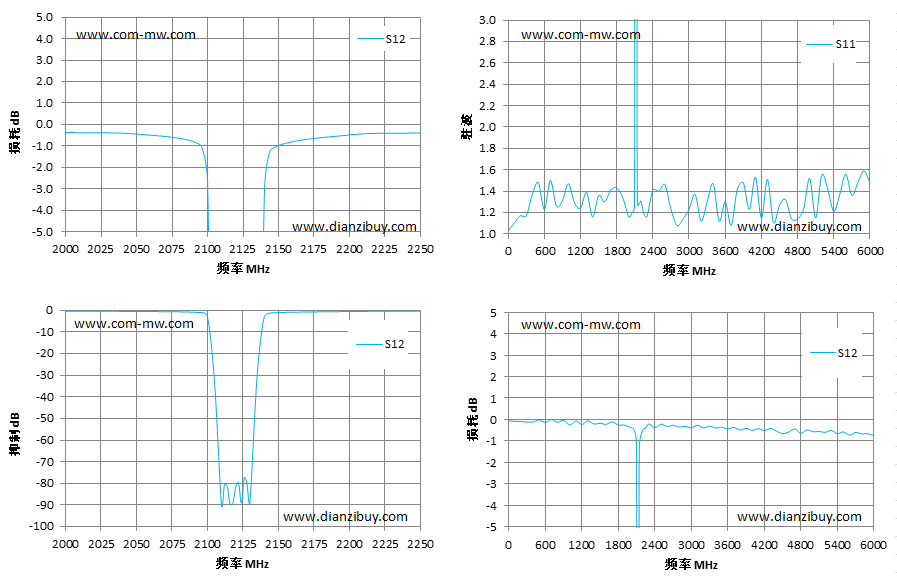

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
