500~3000MHz, 200W, 90°电桥, 表面贴装, 替代IPP-7121
- ZHC8-500-3000-3517
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 500 | ~ | 3000 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 14.5 | 18 | dB | |
| 驻波比 | 1.3 | 1.4 | ||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 200W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 其它 | 替代IPP-7121 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

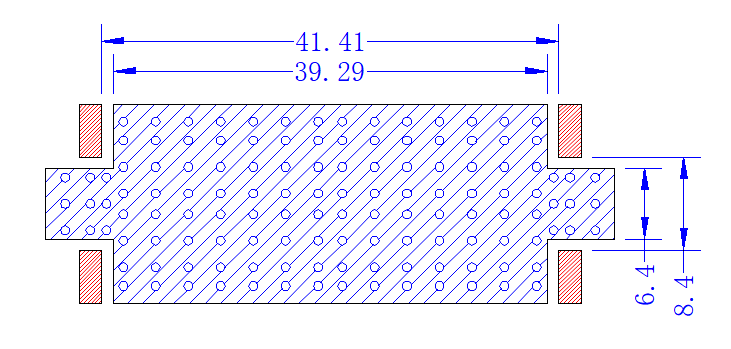

建议PCB布局图
典型测试曲线图

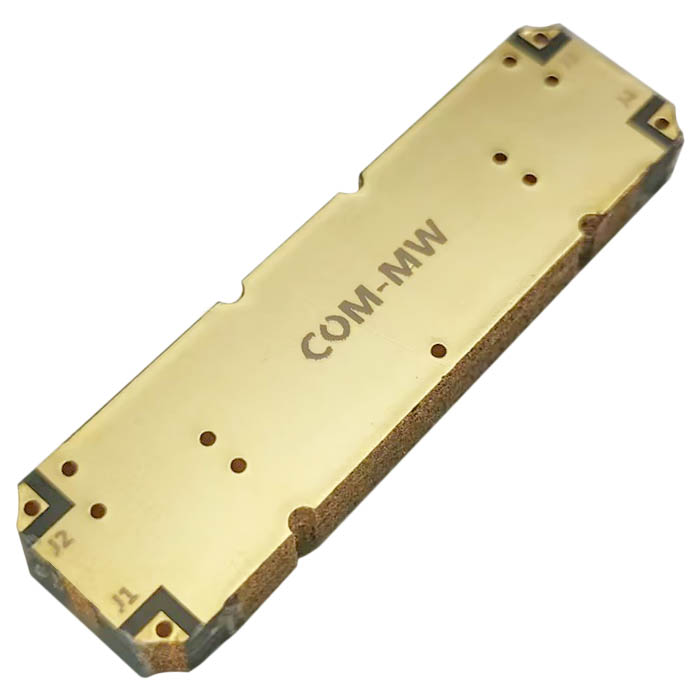

参考实物图

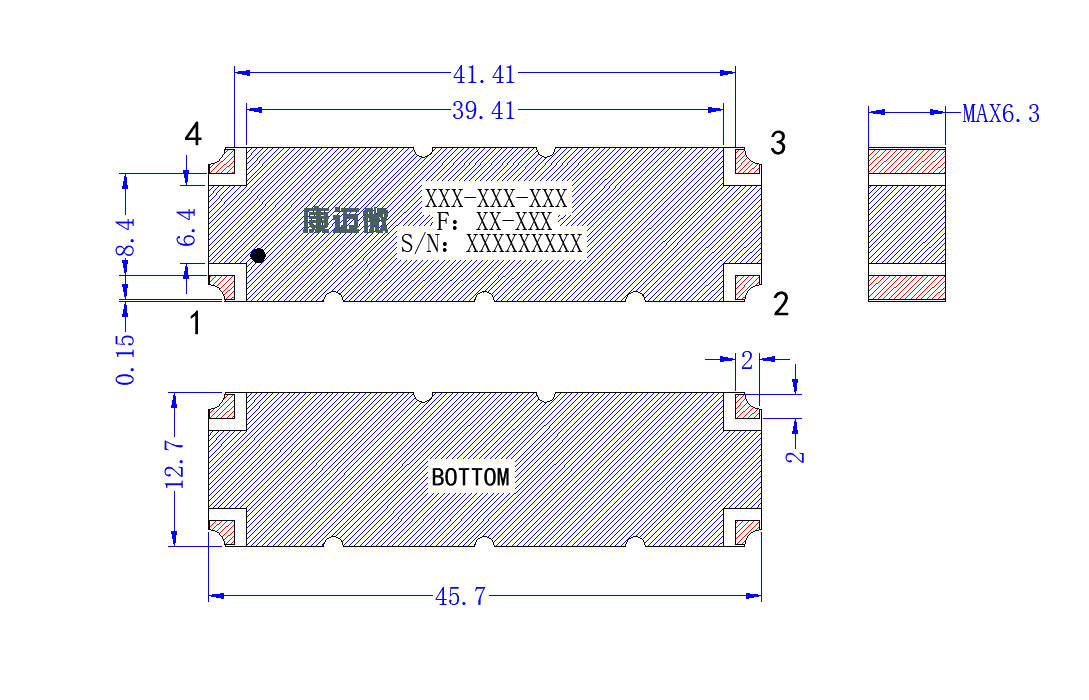

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
|---|---|---|---|---|---|
| 400 | 1.21 | -1.98 | -4.79 | 89.24 | -20.62 |
| 600 | 1.18 | -2.94 | -3.37 | 89.9 | -21.19 |
| 800 | 1.13 | -3.42 | -2.88 | 90.47 | -22.91 |
| 1000 | 1.1 | -3.47 | -2.85 | 90.84 | -25.09 |
| 1200 | 1.09 | -3.24 | -3.13 | 91.07 | -25.31 |
| 1400 | 1.11 | -2.95 | -3.54 | 91.21 | -22.3 |
| 1600 | 1.17 | -2.84 | -3.88 | 90.87 | -19.08 |
| 1800 | 1.26 | -2.94 | -3.94 | 90.05 | -17.38 |
| 2000 | 1.32 | -3.22 | -3.67 | 89.43 | -16.95 |
| 2200 | 1.33 | -3.6 | -3.23 | 89.48 | -17.81 |
| 2400 | 1.31 | -3.95 | -2.87 | 89.78 | -19.35 |
| 2600 | 1.28 | -4.09 | -2.76 | 90.56 | -19.79 |
| 2800 | 1.35 | -3.93 | -3.07 | 92.27 | -17.83 |
| 3000 | 1.44 | -3.45 | -3.93 | 94.62 | -14.52 |
| 3200 | 1.48 | -2.66 | -5.87 | 97.47 | -11.46 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
