通带频率 0.8~18GHz,0.5-0.6GHz≥30dB,DC-0.5GHz≥50,SMA
- ZHPF5-L0.8-18G-3747
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0.8 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 0.5-0.6 | GHz≥ | 30 | dB | ||
| 带外抑制 | DC-0.5 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图

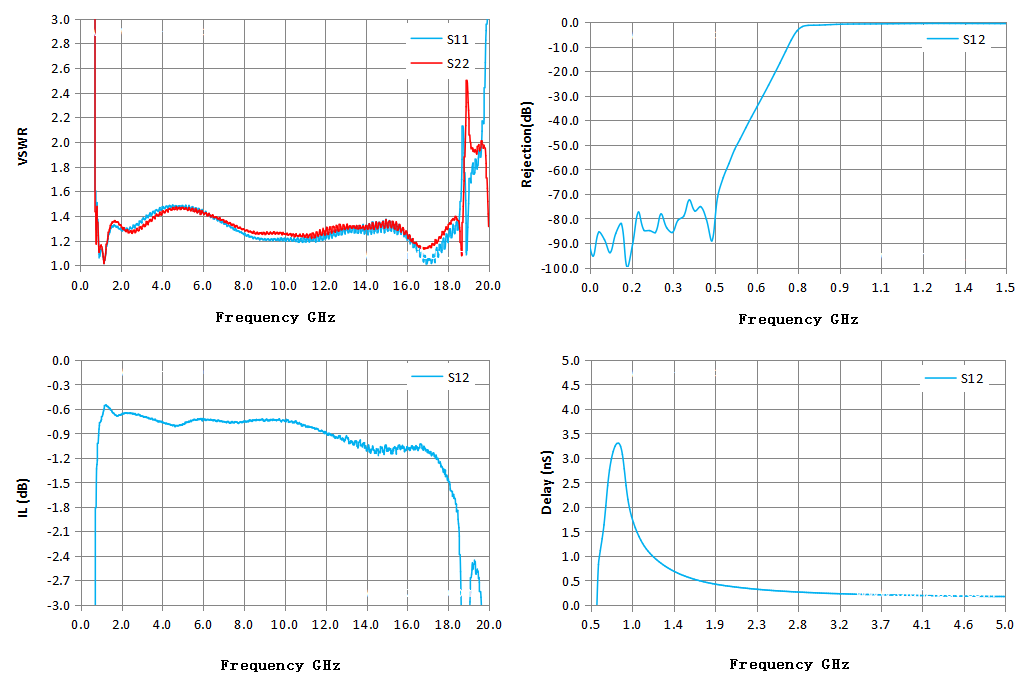

典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1463.57 | 1932.96 | -86.17 | -86.17 | -69.85 |
| 0.14 | 890.82 | 321.71 | -86.13 | -86.13 | 19.43 |
| 0.24 | 230.55 | 143.51 | -84.87 | -84.87 | 11.18 |
| 0.35 | 225.28 | 112.86 | -80.72 | -80.72 | 0.38 |
| 0.45 | 128.78 | 79.88 | -80.26 | -80.26 | -1.82 |
| 0.56 | 55.07 | 47.85 | -51.94 | -51.94 | -1.24 |
| 0.66 | 31.16 | 28.61 | -30.07 | -30.07 | 1.63 |
| 0.77 | 3.16 | 2.89 | -3.67 | -3.67 | 3.24 |
| 0.87 | 1.46 | 1.44 | -1.13 | -1.13 | 2.78 |
| 0.98 | 1.06 | 1.11 | -0.78 | -0.78 | 1.68 |
| 1.08 | 1.13 | 1.16 | -0.71 | -0.71 | 1.26 |
| 1.19 | 1.03 | 1.02 | -0.59 | -0.59 | 0.98 |
| 1.29 | 1.11 | 1.13 | -0.55 | -0.55 | 0.82 |
| 1.40 | 1.21 | 1.24 | -0.57 | -0.57 | 0.71 |
| 1.50 | 1.28 | 1.30 | -0.60 | -0.60 | 0.62 |

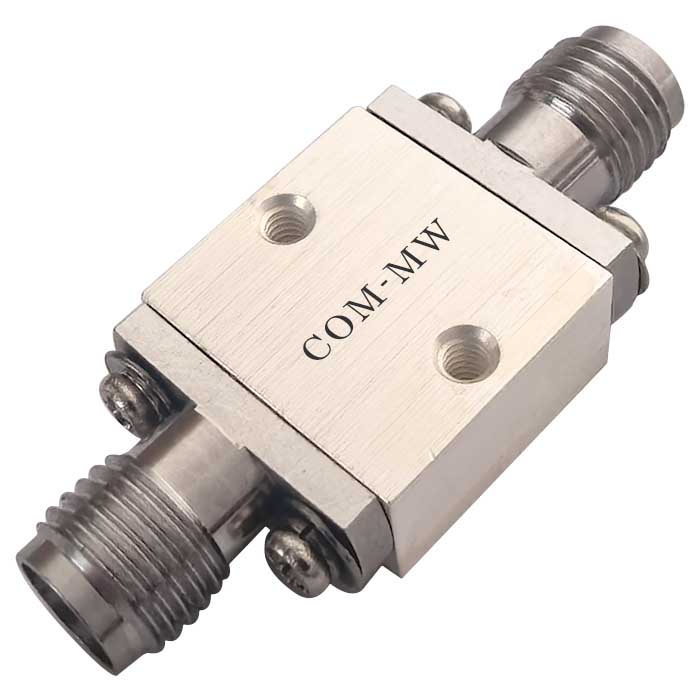

参考实物图

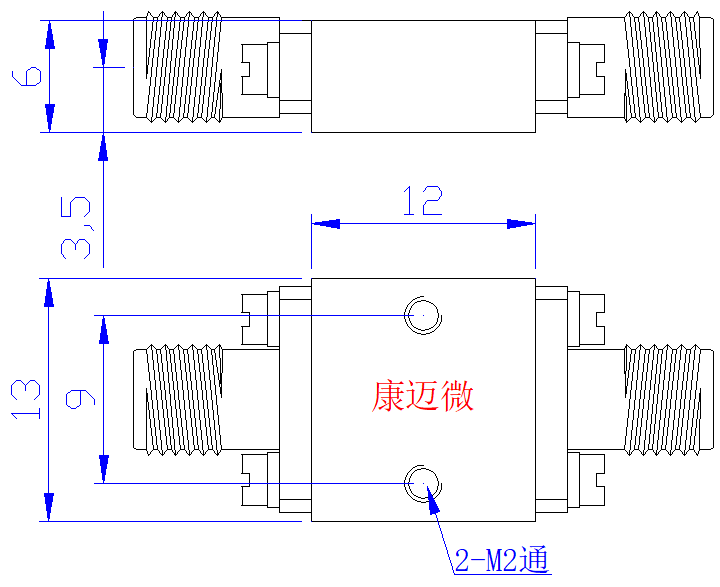

外形结构图（mm）
建议PCB布局图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
