产品
滤波器
通带频率 500~6000MHz,DC-400MHz≥40dB,dB,SMA
- ZHPF6-C500-6000-477
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 500 | ~ | 6000 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | DC-400 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
| 300.00 | 910.87 | -88.91 | 18.98 |
| 321.00 | 125.09 | -80.21 | 43.45 |
| 343.00 | 76.85 | -75.84 | 5.51 |
| 364.00 | 69.75 | -63.45 | 5.42 |
| 386.00 | 74.07 | -52.67 | 0.99 |
| 407.00 | 70.56 | -41.28 | 3.34 |
| 429.00 | 57.13 | -28.62 | 4.21 |
| 450.00 | 35.44 | -19.51 | 6.23 |
| 471.00 | 6.95 | -6.53 | 11.82 |
| 493.00 | 1.45 | -1.49 | 11.40 |
| 514.00 | 1.35 | -1.04 | 7.78 |
| 536.00 | 1.45 | -0.93 | 5.99 |
| 557.00 | 1.18 | -0.72 | 5.15 |
| 579.00 | 1.10 | -0.64 | 4.53 |
| 600.00 | 1.26 | -0.65 | 4.11 |
参考实物图

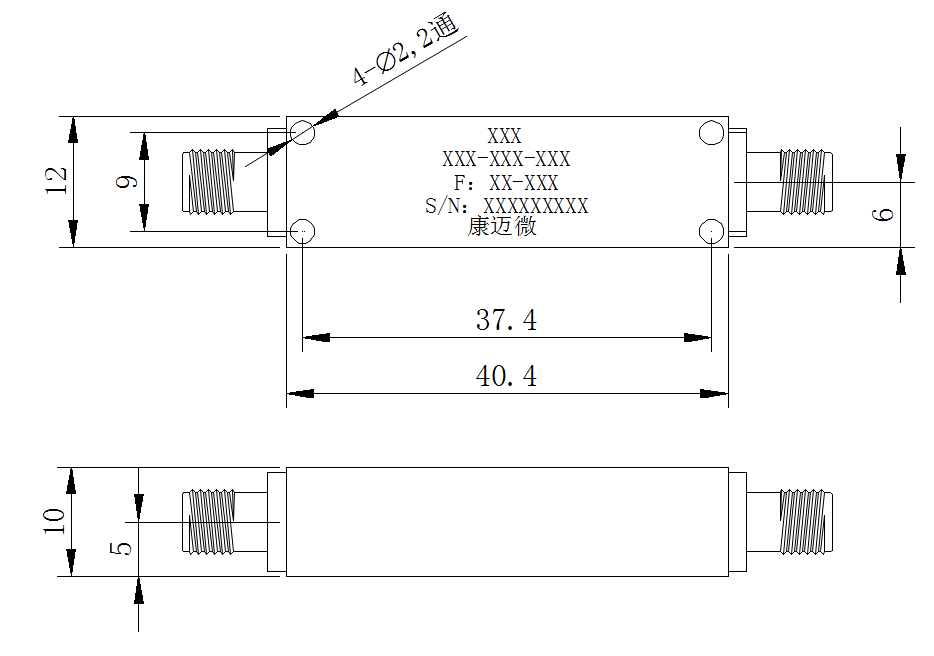

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
