滤波器
通带频率 1880~1920MHz,DC-1850MHz≥40dB,1950-6000MHz≥40dB,SMA
- ZBF6-C1900-40-5200
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1880 | ~ | 1920 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | DC-1850 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1950-6000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
| 1800.00 | 109.08 | -74.29 | 10.48 |
| 1815.00 | 95.18 | -72.85 | 14.00 |
| 1830.00 | 87.55 | -62.36 | 33.34 |
| 1845.00 | 76.29 | -49.07 | 49.98 |
| 1860.00 | 54.47 | -31.72 | 33.62 |
| 1875.00 | 3.40 | -3.64 | 29.79 |
| 1890.00 | 1.18 | -0.84 | 26.72 |
| 1905.00 | 1.16 | -0.80 | 27.34 |
| 1920.00 | 1.25 | -0.99 | 28.53 |
| 1935.00 | 45.29 | -19.88 | 30.66 |
| 1950.00 | 133.62 | -42.53 | 35.17 |
| 1965.00 | 172.94 | -58.45 | 55.85 |
| 1980.00 | 168.14 | -71.07 | 26.72 |
| 1995.00 | 151.11 | -76.59 | 12.76 |
| 2010.00 | 157.67 | -74.84 | 5.71 |

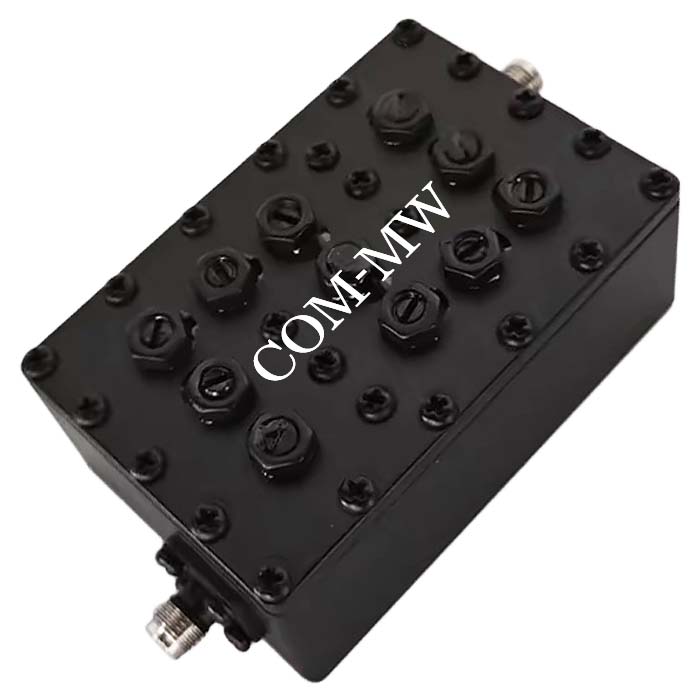

参考实物图

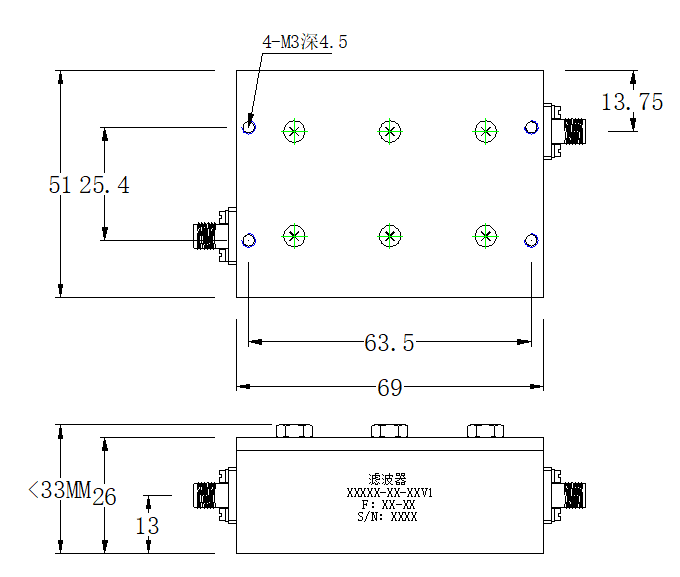

外形结构图（mm）

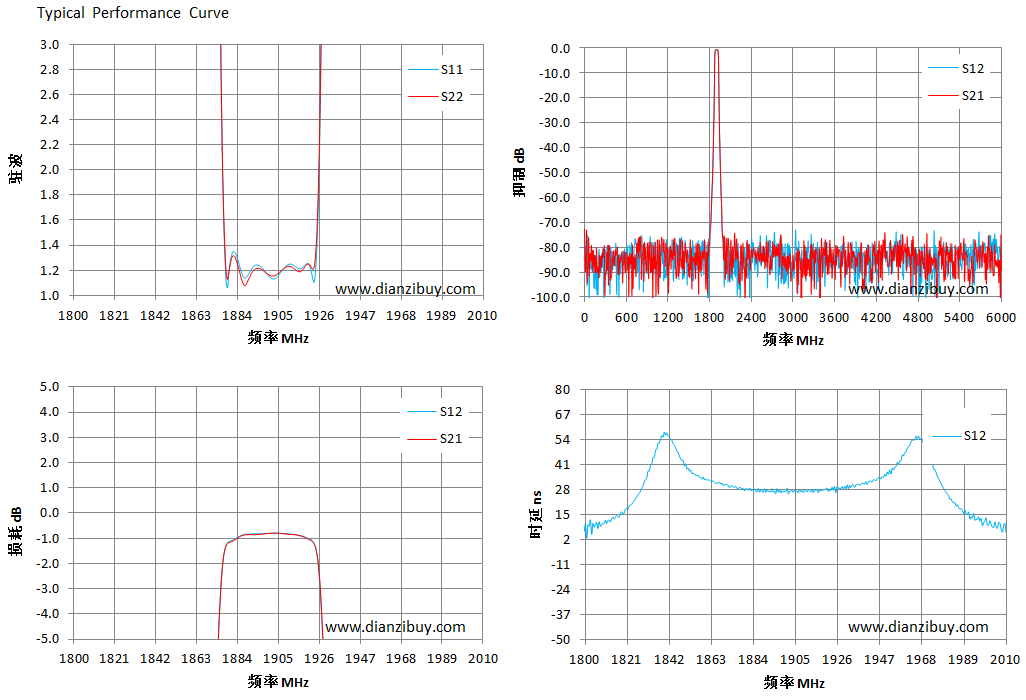

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
