产品
滤波器
通带频率500~3200MHz, 280-365MHz≥20dB, DC-280MHz≥40dB, SMA
- HF039
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，高性价比。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 500 | ~ | 3200 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带外抑制 | 454 | MHz≥ | 3 | dB | ||
| 带外抑制 | 280-365 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-280 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 500 | 1.14 | -0.55 | 1.11 |
| 693 | 1.18 | -0.35 | 1.19 |
| 886 | 1.23 | -0.34 | 1.16 |
| 1079 | 1.23 | -0.33 | 1.2 |
| 1271 | 1.16 | -0.36 | 1.17 |
| 1464 | 1.12 | -0.33 | 1.18 |
| 1657 | 1.18 | -0.34 | 1.24 |
| 1850 | 1.27 | -0.35 | 1.31 |
| 2043 | 1.31 | -0.42 | 1.35 |
| 2236 | 1.31 | -0.47 | 1.33 |
| 2429 | 1.29 | -0.48 | 1.29 |
| 2621 | 1.23 | -0.45 | 1.24 |
| 2814 | 1.18 | -0.46 | 1.23 |
| 3007 | 1.23 | -0.48 | 1.3 |
| 3200 | 1.38 | -0.57 | 1.47 |
参考实物图

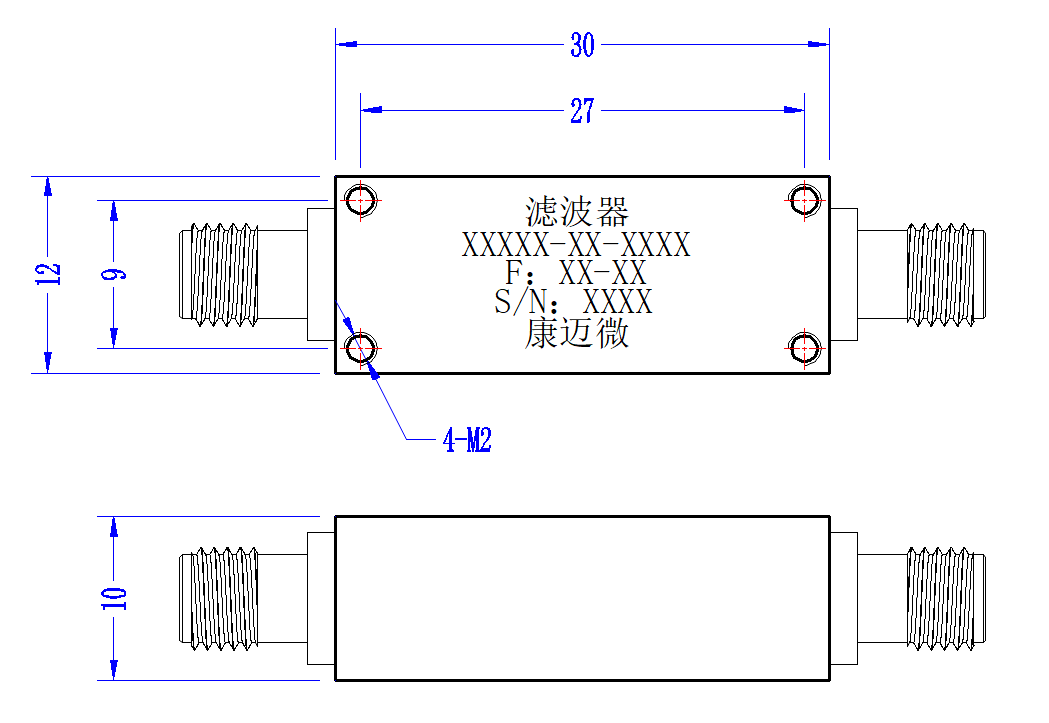

外形结构图（mm）

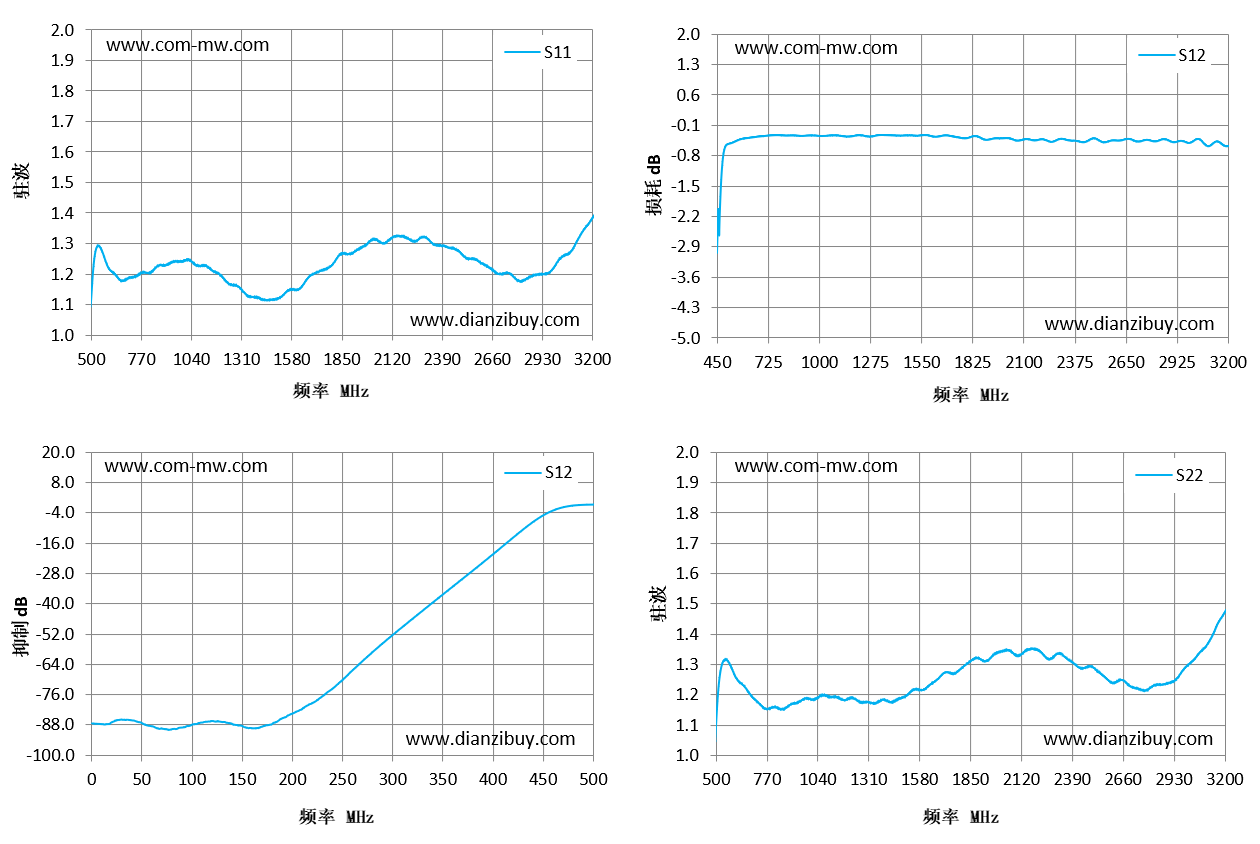

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
