耦合器
DC~8GHz, 耦合度20dB, 表面贴装, 2W, 工业级
- C0154
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 8 | GHz |
| 插入损耗 | 1.6 | dB | ||
| 耦合度 | 17 | 20 | 23 | dB |
| 主线驻波比 | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | 3 |
| 输出端口 | 4 |
| 耦合端口 | 1 |
| 接地端口 | 2，5，6 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S33 耦合驻波 | S23 耦合 dB |
|---|---|---|---|---|---|
| 1.18 | 1.19 | -0.78 | 1.39 | -21.33 | |
| 500 | 1.19 | 1.18 | -0.82 | 1.38 | -21.3 |
| 1000 | 1.21 | 1.18 | -0.85 | 1.39 | -21.3 |
| 1500 | 1.24 | 1.18 | -0.9 | 1.4 | -21.36 |
| 2000 | 1.26 | 1.19 | -0.92 | 1.4 | -21.4 |
| 2500 | 1.26 | 1.21 | -0.93 | 1.39 | -21.42 |
| 3000 | 1.27 | 1.24 | -1.01 | 1.36 | -21.45 |
| 3500 | 1.28 | 1.27 | -1.02 | 1.31 | -21.4 |
| 4000 | 1.29 | 1.29 | -0.98 | 1.24 | -21.26 |
| 4500 | 1.31 | 1.29 | -1.15 | 1.16 | -21.28 |
| 5000 | 1.3 | 1.26 | -1.13 | 1.12 | -21.09 |
| 5500 | 1.29 | 1.2 | -1.07 | 1.15 | -20.79 |
| 6000 | 1.28 | 1.15 | -1.18 | 1.21 | -20.62 |
| 6500 | 1.29 | 1.14 | -1.1 | 1.25 | -20.37 |
| 7000 | 1.3 | 1.14 | -1.11 | 1.27 | -20.27 |

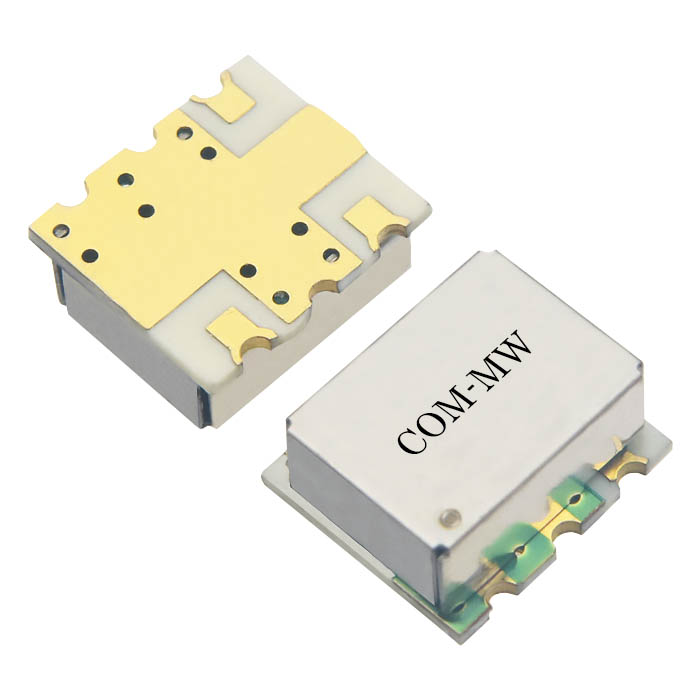

参考实物图

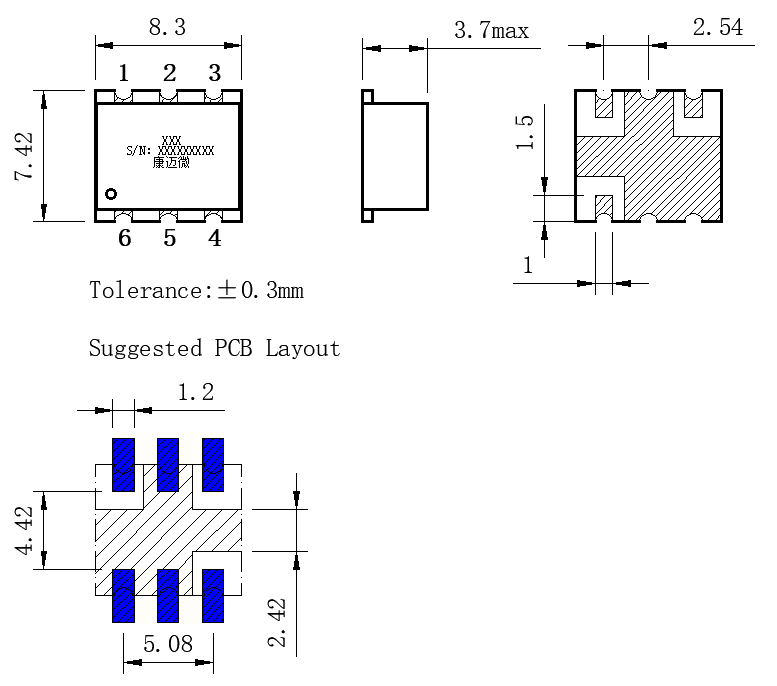

外形结构图（mm）

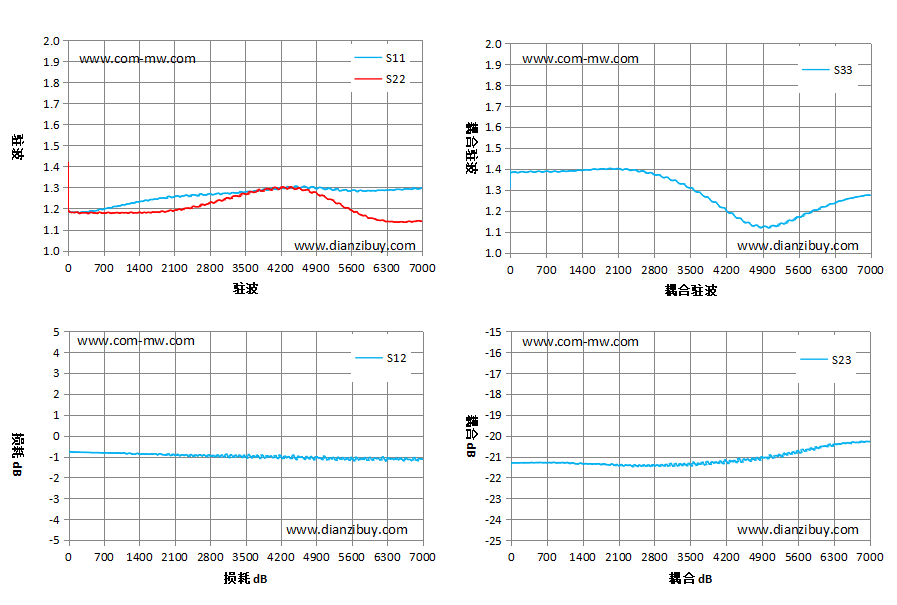

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
