产品
滤波器
通带频率1750~1850MHz, DC-1550MHz≥40dB, 2030-3000MHz≥40dB, 表面贴装
- ZBF5-L1800-100-2346
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1750 | ~ | 1850 | MHz |
| 通带损耗 | / | / | 5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1550 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2030-3000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1550 | 30.79 | 30.68 | -46.82 | 1.03 |
| 1584 | 28.4 | 28.63 | -41.69 | 1.27 |
| 1619 | 23.77 | 24.64 | -35.19 | 1.5 |
| 1653 | 17.95 | 17.4 | -27.41 | 2.19 |
| 1687 | 10.08 | 9.53 | -17.69 | 4.17 |
| 1721 | 2.54 | 2.3 | -6.93 | 8.64 |
| 1756 | 1.16 | 1.04 | -3.85 | 7.24 |
| 1790 | 1.28 | 1.21 | -3.63 | 6.37 |
| 1824 | 1.11 | 1.24 | -3.79 | 6.44 |
| 1859 | 1.05 | 1.12 | -4.39 | 7.31 |
| 1893 | 1.36 | 1.33 | -6.59 | 9.61 |
| 1927 | 4.4 | 4.75 | -17.35 | 6.17 |
| 1961 | 8.43 | 9.12 | -30.81 | 2.82 |
| 1996 | 11.27 | 12.27 | -42.05 | 2.23 |
| 2030 | 13.61 | 14.32 | -50.65 | 2.27 |

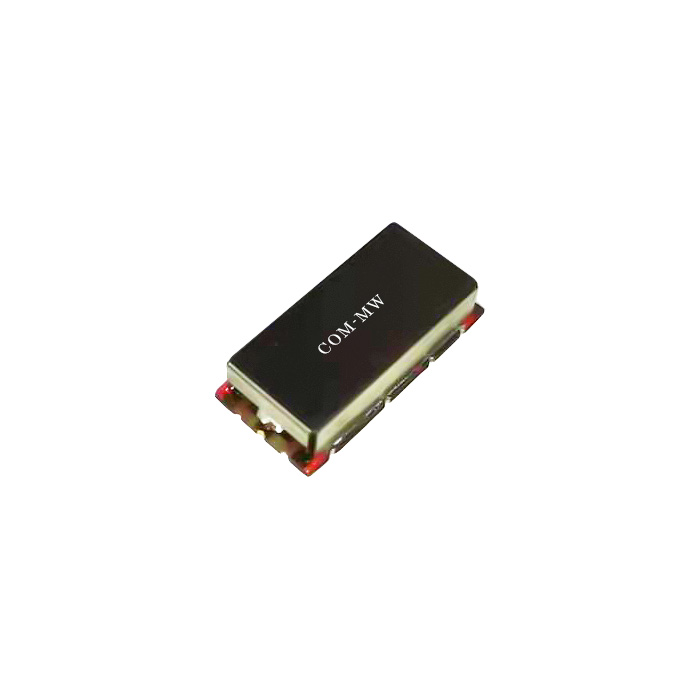

参考实物图

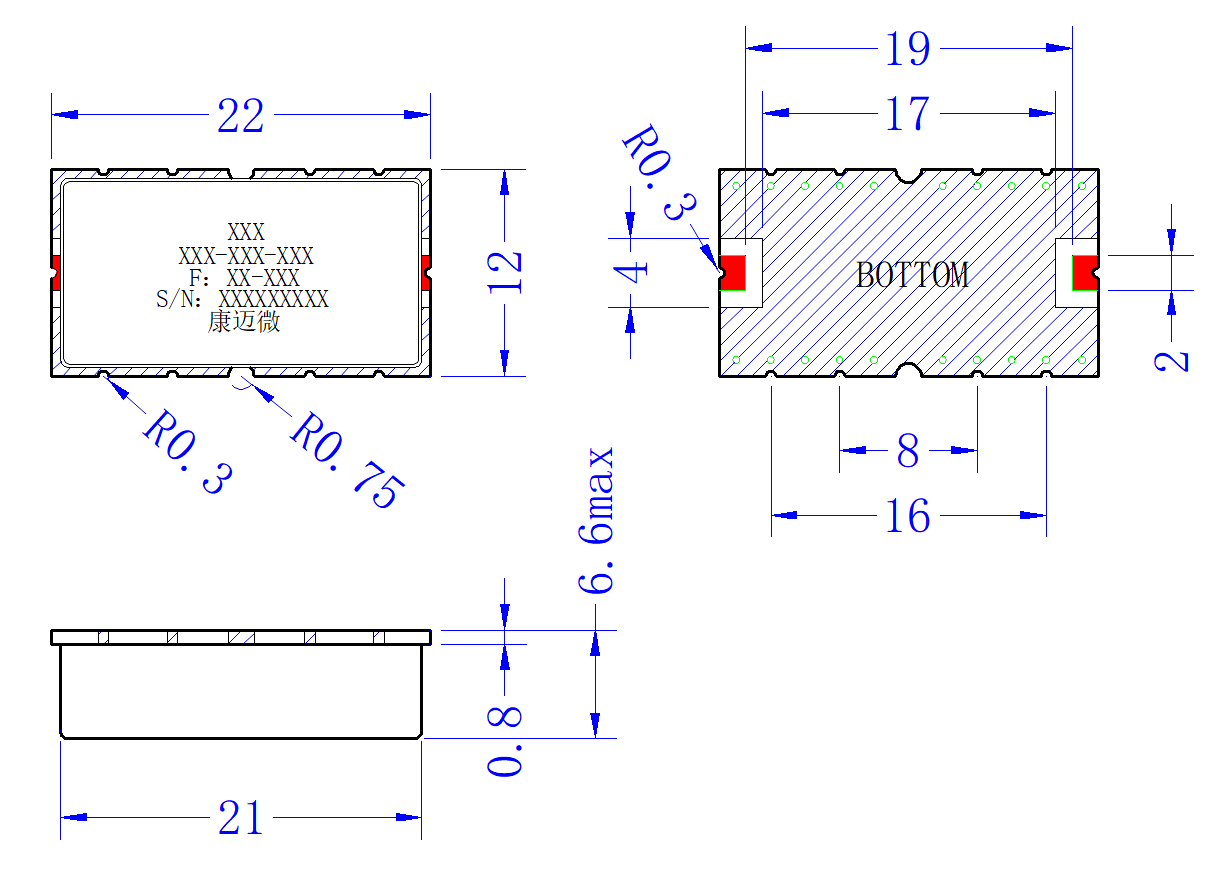

外形结构图（mm）

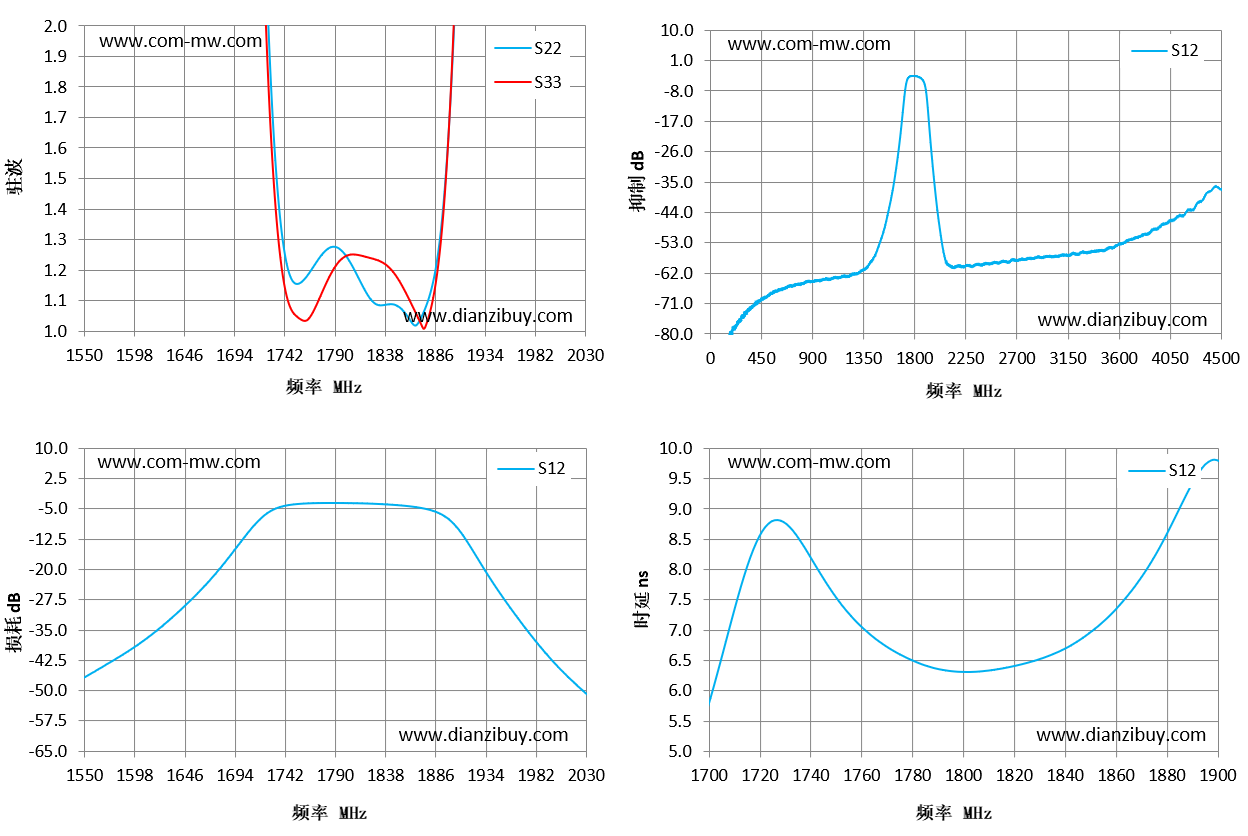

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
