产品
滤波器
高通频率 140~2000MHz,DC-42MHz≥40dB,55MHz≥20dB,表面贴装,替代RHP-73+
- HF003
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 高通频率 | 140 | ~ | 2000 | MHz | ||
| 通带损耗 | 1 | dB | ||||
| 通带驻波 | 1.2 | |||||
| 带外抑制 | DC-42 | MHz≥ | 40 | dB | ||
| 带外抑制 | 55 | MHz≥ | 20 | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率73MHz；替代RHP-73+ |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 2502.23 | 1673.73 | -97.42 | 128.03 |
| 286 | 1.24 | 1.24 | -0.33 | 0.98 |
| 571 | 1.21 | 1.21 | -0.19 | 0.42 |
| 857 | 1.19 | 1.19 | -0.25 | 0.3 |
| 1143 | 1.18 | 1.18 | -0.26 | 0.27 |
| 1429 | 1.17 | 1.17 | -0.3 | 0.25 |
| 1714 | 1.16 | 1.16 | -0.37 | 0.24 |
| 2000 | 1.13 | 1.13 | -0.37 | 0.24 |
| 2286 | 1.07 | 1.08 | -0.4 | 0.23 |
| 2571 | 1.02 | 1.02 | -0.46 | 0.24 |
| 2857 | 1.09 | 1.06 | -0.52 | 0.23 |
| 3143 | 1.17 | 1.15 | -0.7 | 0.2 |
| 3429 | 1.24 | 1.23 | -0.82 | 0.23 |
| 3714 | 1.29 | 1.3 | -0.98 | 0.33 |
| 4000 | 1.27 | 1.32 | -1.27 | 0.28 |
参考实物图

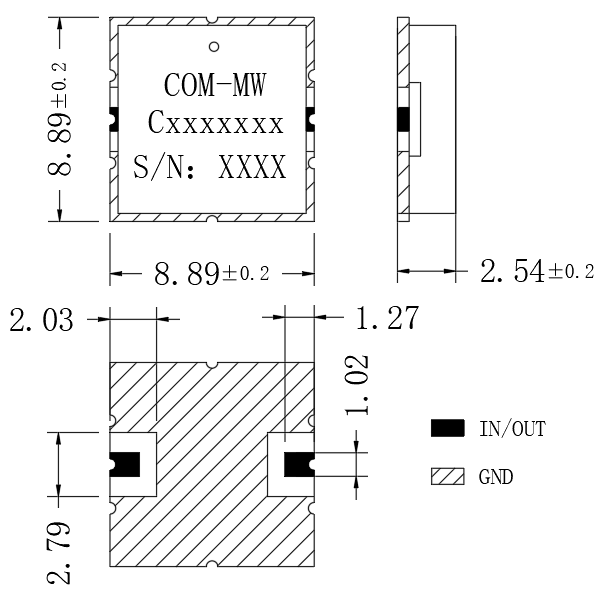

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
