产品
开关
18~50GHz,单刀四掷 ,吸收式,100ns, 2.4
- DSW8-4R18-50G-3663
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 50 | GHz |
| 插入损耗 | 6 | 9 | dB | |
| 隔离度 | 40 | dB | ||
| 驻波比 | 2.2 |
其它参数
| 开关路数 | 单刀四掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | 2.4-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W设计保证 |
| 工作电压 | ±5V |
| 工作电流 | +5V,150mA/-5V,60mA |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
真值表（1:+3.3V/+5V;0:0V）
| C1 | C2 | C3 | C4 | |
| J0-J1 | 0 | 1 | 1 | 1 |
| J0-J2 | 1 | 0 | 1 | 1 |
| J0-J3 | 1 | 1 | 1 | 0 |
| J0-J4 | 1 | 1 | 0 | 1 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1,J2,J3,J4 |
典型测试数据
| Frequency GHz | S11 驻波 | S01 损耗 dB | S02 损耗 dB | S03 损耗 dB | S04 损耗 dB | S12 隔离 dB |
| 15 | 1.64 | -2.83 | -3.22 | -3.32 | -2.93 | -61.1 |
| 17.79 | 2.03 | -3.29 | -3.48 | -3.83 | -3.45 | -55.2 |
| 23.36 | 1.66 | -4.29 | -4.21 | -4.4 | -4.13 | -49.9 |
| 28.93 | 1.29 | -4.33 | -4.71 | -4.53 | -4.66 | -53.7 |
| 34.5 | 1.4 | -5.15 | -5.24 | -5.67 | -5.18 | -61.9 |
| 40.07 | 1.07 | -5.25 | -5.45 | -5.63 | -5.13 | -50.9 |
| 45.64 | 1.81 | -6.42 | -6.56 | -6.57 | -6.81 | -47.1 |
| 51.21 | 1.66 | -6.76 | -7.09 | -7.08 | -6.82 | -52.4 |

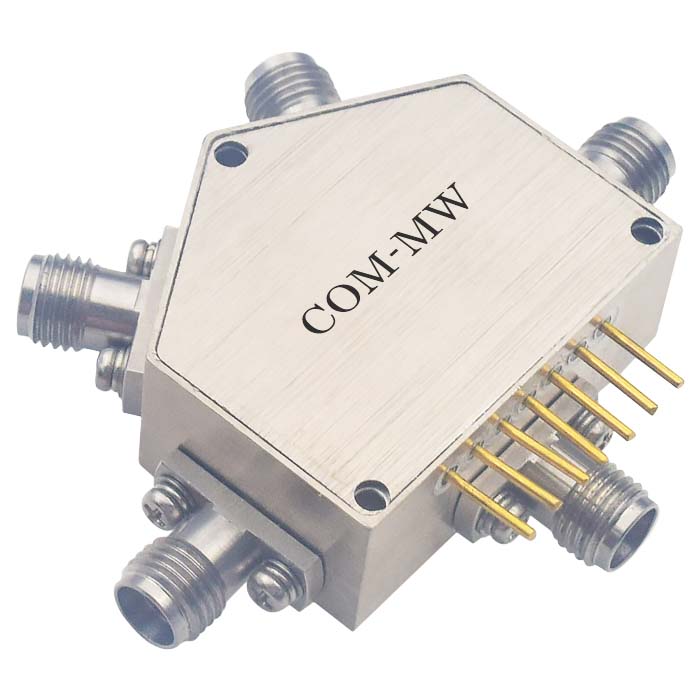

参考实物图

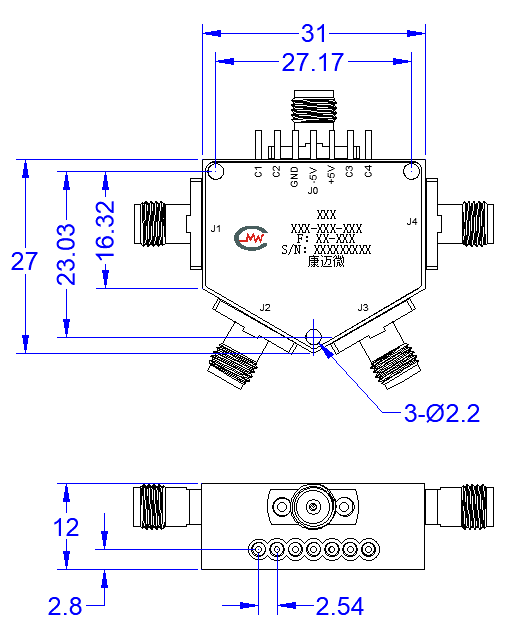

外形结构图（mm）

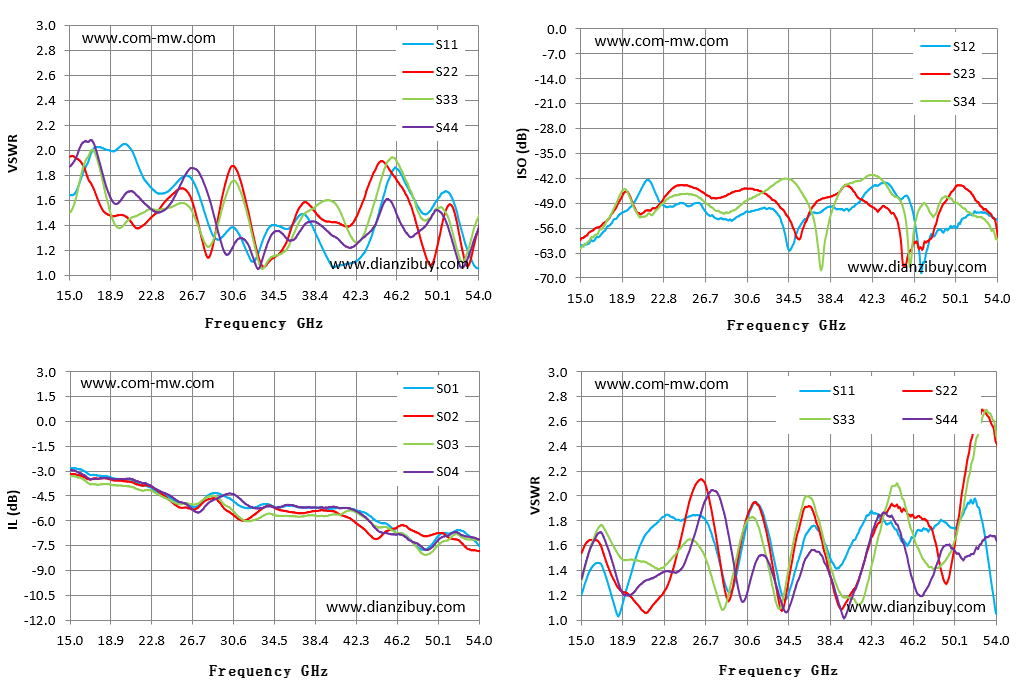

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
