产品
开关
2~6GHz,单刀三掷,吸收式,100ns,SMA
- DSW8-3R2000-6000-1095
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
国产化，宽带，吸收式。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 6 | GHz |
| 插入损耗 | 1.2 | 1.6 | dB | |
| 隔离度 | 60 | 80 | dB | |
| 驻波比 | 1.5 | 1.7 |
其它参数
| 开关路数 | 单刀三掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 100mA@+5V;50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | TTL电平控制：0通，1断。 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2，J3 |
典型测试数据
| 频率 MHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 损耗 dB | S03 损耗 dB | S12 隔离 dB |
| 1000 | 1.6 | 1.61 | -0.98 | -1.11 | -0.97 | -86.29 |
| 1429 | 1.31 | 1.34 | -0.82 | -0.93 | -0.79 | -85.5 |
| 1857 | 1.13 | 1.23 | -0.84 | -0.91 | -0.81 | -88.18 |
| 2286 | 1.05 | 1.22 | -0.86 | -0.85 | -0.84 | -86.78 |
| 2714 | 1.1 | 1.25 | -0.91 | -0.89 | -0.9 | -89.12 |
| 3143 | 1.14 | 1.29 | -1 | -0.95 | -0.99 | -87.61 |
| 3571 | 1.15 | 1.32 | -1.06 | -0.96 | -1.06 | -88.59 |
| 4000 | 1.17 | 1.36 | -1.14 | -1 | -1.15 | -86.26 |
| 4429 | 1.2 | 1.42 | -1.11 | -1.12 | -1.11 | -86.61 |
| 4857 | 1.23 | 1.46 | -1.29 | -1.16 | -1.3 | -86.56 |
| 5286 | 1.24 | 1.48 | -1.3 | -1.17 | -1.31 | -86.51 |
| 5714 | 1.23 | 1.47 | -1.29 | -1.22 | -1.28 | -87.05 |
| 6143 | 1.22 | 1.42 | -1.31 | -1.28 | -1.29 | -88.25 |
| 6571 | 1.21 | 1.36 | -1.39 | -1.31 | -1.36 | -87.44 |
| 7000 | 1.24 | 1.32 | -1.37 | -1.41 | -1.36 | -83.99 |
参考实物图

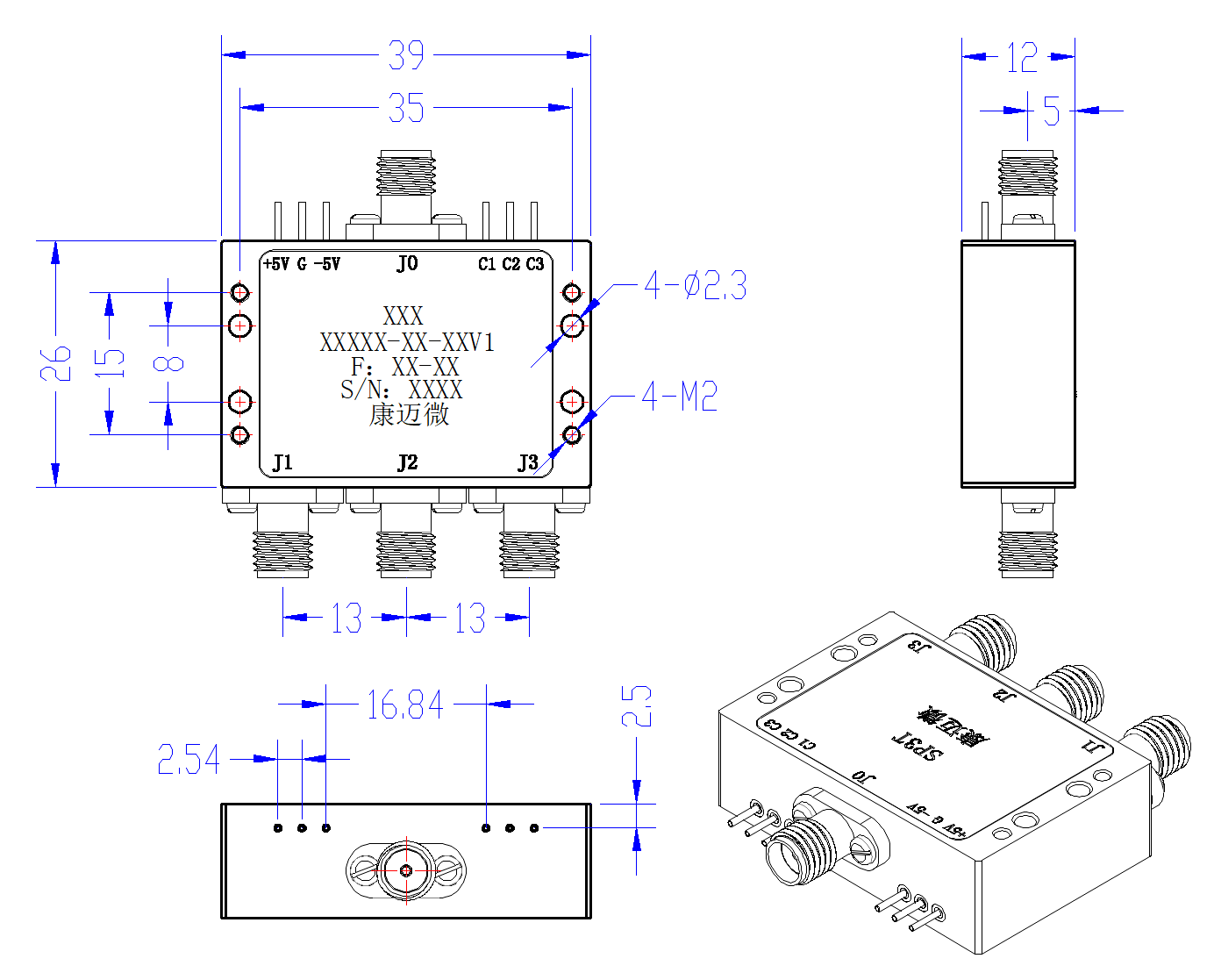

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
