阻带频率3490~3510MHz, ≥50dB, 通带频率DC~3480MHz, 3520~7000MHz, N
- K6-3490-3510-10N50150-002
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3490 | ~ | 3510 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3480 | MHz | |
| 通带频率 | 3520 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3400 | -0.36 | 1.62 |
| 3470 | -0.61 | 1.58 |
| 3475 | -0.96 | 1.54 |
| 3480 | -2.24 | 1.51 |
| 3485 | -30.63 | 13.78 |
| 3490 | -67.17 | 34.39 |
| 3495 | -74.09 | 37.46 |
| 3500 | -71.50 | 43.4 |
| 3505 | -60.28 | 39.43 |
| 3510 | -76.91 | 31.84 |
| 3515 | -38.93 | 12.44 |
| 3520 | -2.66 | 1.33 |
| 3525 | -1.15 | 1.41 |
| 3530 | -0.72 | 1.49 |
| 3600 | -0.45 | 1.65 |
参考实物图

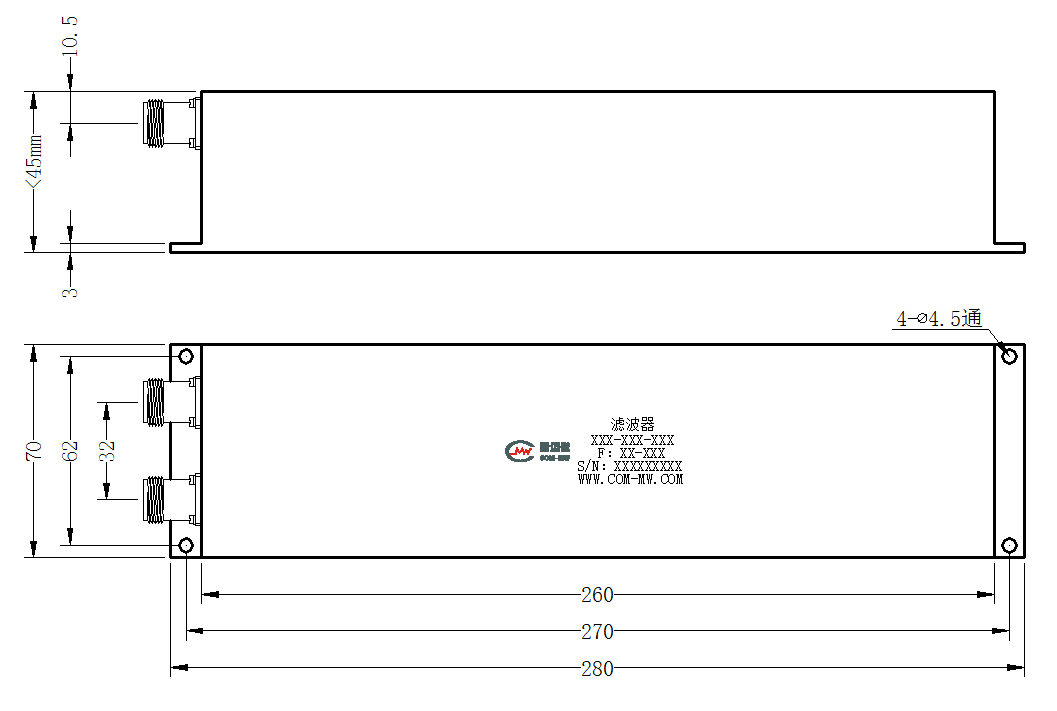

外形结构图（mm）

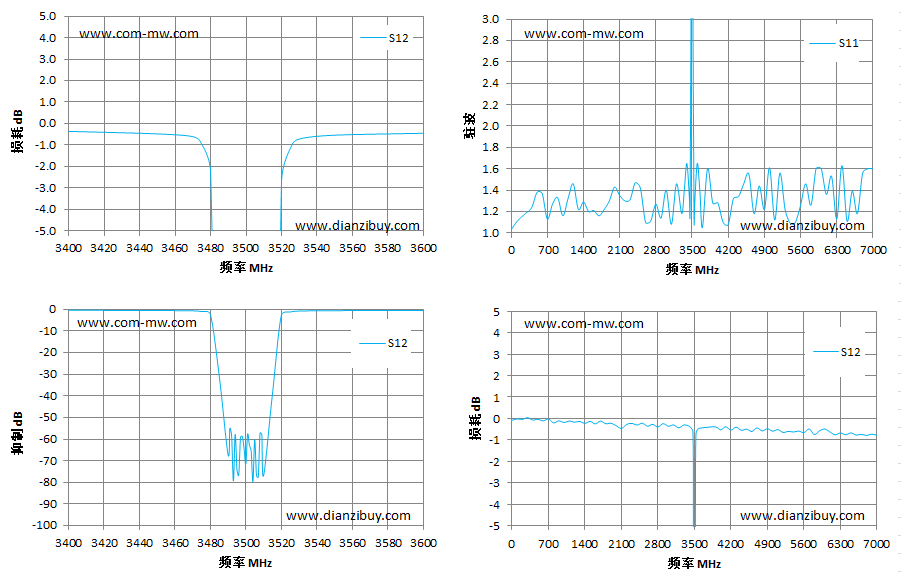

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
