170~270MHz,270~420MHz,420~570MHz,570~694MHz,~MHz,微带圆针
- ZS13-170-694-380
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 170 | ~ | 270 | MHz |
| 通带频率二 | / | / | 270 | ~ | 420 | MHz |
| 通带频率三 | / | / | 420 | ~ | 570 | MHz |
| 通带频率四 | / | / | 570 | ~ | 694 | MHz |
| 通带驻波 | 1.60 | |||||
| 通带损耗 | 3.50 | dB | ||||
| 带内波动 | 1.50 | dB | ||||
| 通带一抑制度 | DC-145 | MHz≥ | 20 | dBc | ||
| 通带一抑制度 | 0.3-1.5 | GHz≥ | 20 | dBc | ||
| 通带二抑制度 | DC-240 | MHz≥ | 20 | dBc | ||
| 通带二抑制度 | 0.46-1.5 | GHz≥ | 20 | dBc | ||
| 通带三抑制度 | DC-385 | MHz≥ | 20 | dBc | ||
| 通带三抑制度 | 0.615-2 | GHz≥ | 20 | dBc | ||
| 通带四抑制度 | DC-530 | MHz≥ | 20 | dBc | ||
| 通带四抑制度 | 0.74-2.0 | GHz≥ | 20 | dBc |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

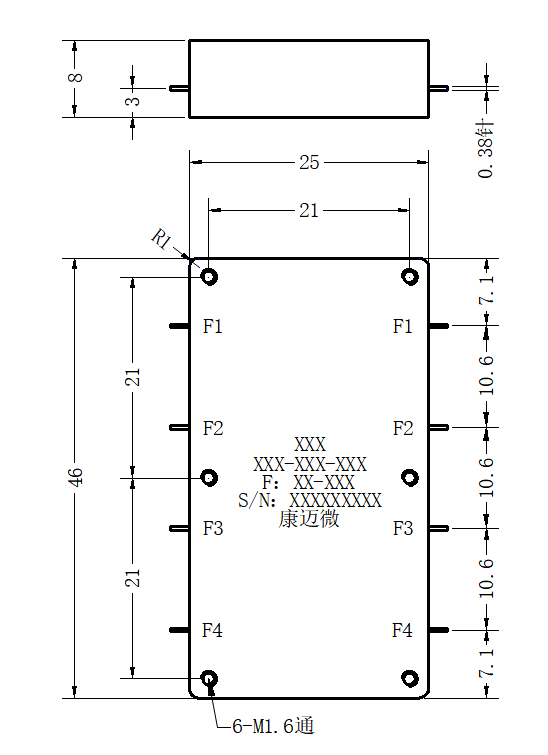

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
