产品
滤波器
通带频率 3230~3270MHz,3250±80MHz≥40dB,3250±180MHz≥70dB,SMA
- ZBF-BC3250-40-1612
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3230 | ~ | 3270 | MHz |
| 中心损耗 | / | / | 3.5 | dB | ||
| 带外抑制 | 3250±80 | MHz≥ | 40 | dB | ||
| 带外抑制 | 3250±180 | MHz≥ | 70 | dB | ||
| 带外抑制 | 0.5-2.5 | GHz≥ | 60 | dB | ||
| 带外抑制 | 4.4-13 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F可拆0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铜H62 |
| 带宽 | 0.5dB带宽≥40MHz |
| 相对湿度 | 5%~95%设计保证 |
| 绝对时延 | ≤32ns |
| 时延波动 | ≤8ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+80℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 3150 | 252.45 | 174.56 | -56.22 | 0.05 |
| 3164 | 708.97 | 595.24 | -48.15 | 1.72 |
| 3179 | 77.43 | 134.44 | -37.35 | 3.4 |
| 3193 | 26.1 | 28.82 | -23.83 | 7.02 |
| 3207 | 4.92 | 4.04 | -8.28 | 25.69 |
| 3221 | 1.18 | 1.17 | -2.2 | 21.2 |
| 3236 | 1.15 | 1.2 | -1.71 | 16.91 |
| 3250 | 1.17 | 1.23 | -1.73 | 16.25 |
| 3264 | 1.17 | 1.22 | -1.8 | 16.88 |
| 3279 | 1.13 | 1.09 | -2.12 | 20.92 |
| 3293 | 2.97 | 2.89 | -6.28 | 32.44 |
| 3307 | 20.26 | 21.81 | -23.54 | 6.75 |
| 3321 | 48.58 | 49.57 | -39.19 | 4.11 |
| 3336 | 120.06 | 93.29 | -50.83 | 3.37 |
| 3350 | 398.74 | 178.06 | -58.65 | -1.57 |

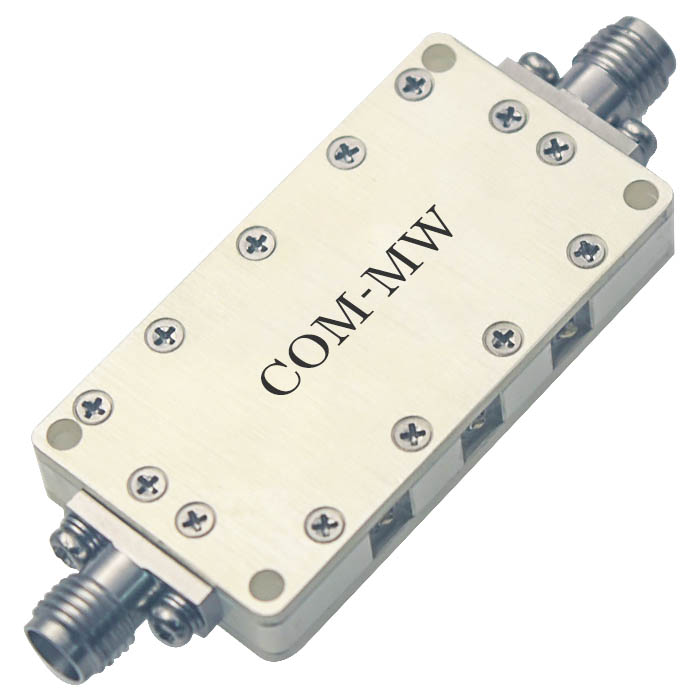

参考实物图

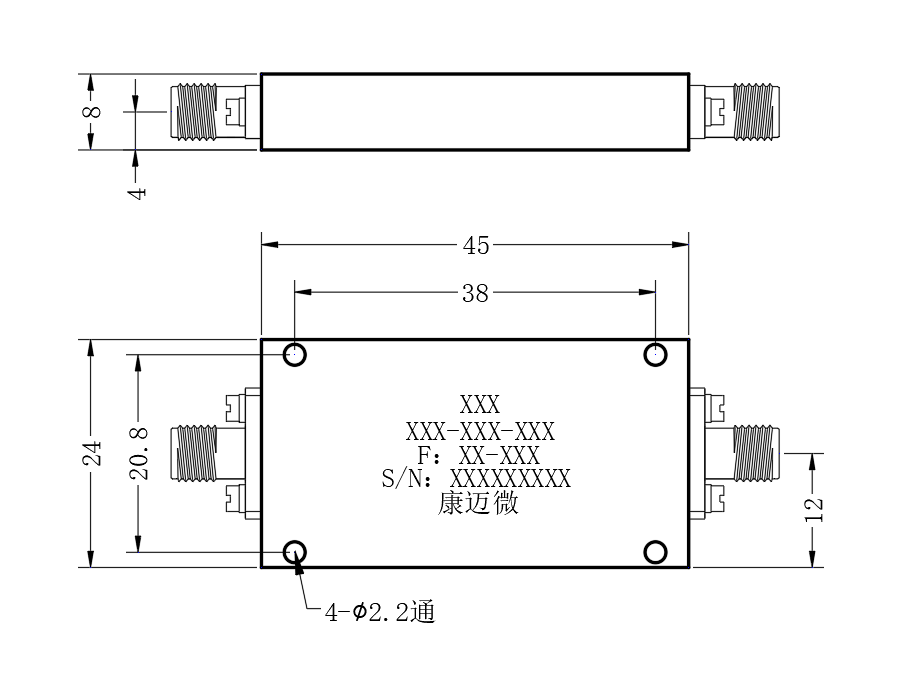

外形结构图（mm）

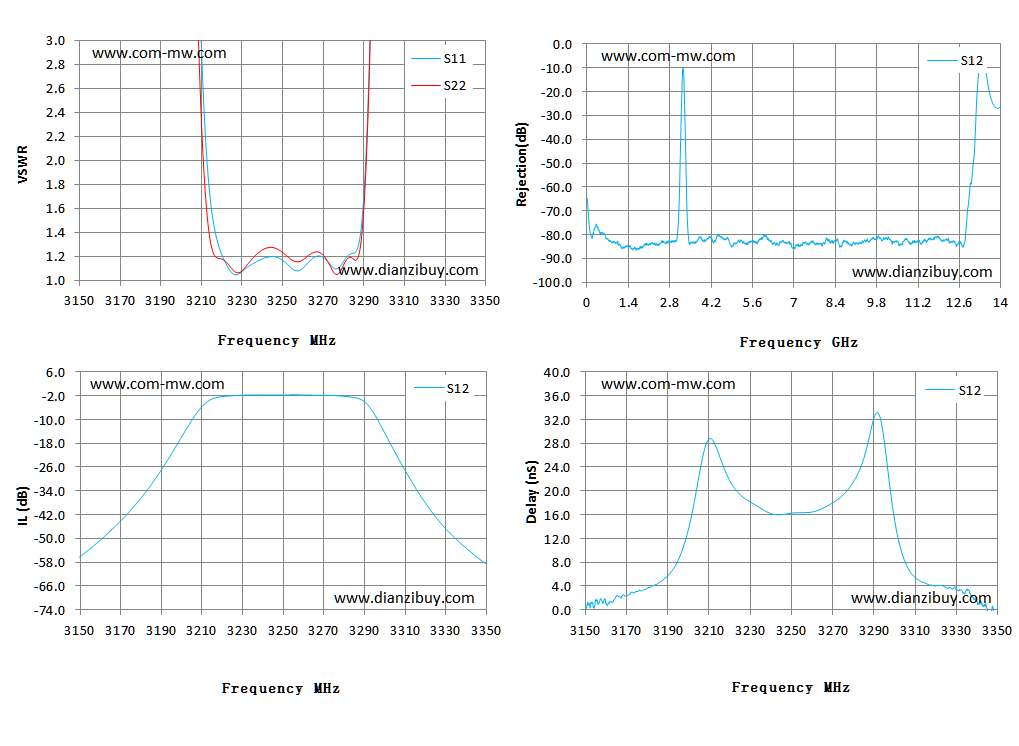

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
