低噪声放大器
650~1150MHz,增益 65dB,噪声系数 2dB,P-1dB功率 15dBm,SMA,可调增益
- DLNA8-650-1150-16890
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 650 | ~ | 1150 | MHz |
| 增益 | 65 | dB | ||
| 增益平坦度 | 3 | dB | ||
| 噪声系数 | 2 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 15 | dBm | ||
| 衰减量 | 60 | dB |
其它参数
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 工作温度 | -40~+70℃设计保证 |
J30J-9ZKP引脚定义
| 序号 | 定义 | 备注 |
| 1 | VD | +12V供电 |
| 2 | GND | 地 |
| 8 | 485-A | 差分信号正 |
| 9 | 485-B | 差分信号负 |

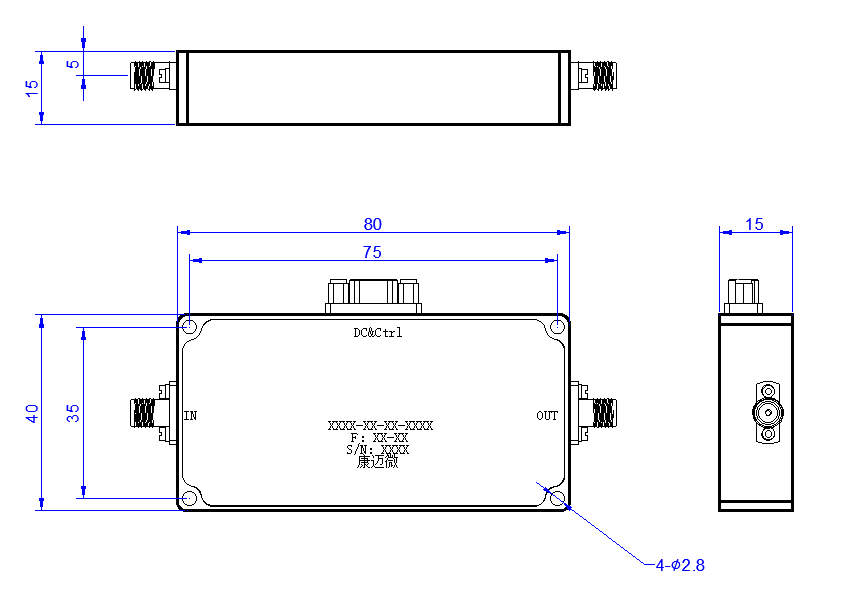

外形结构图（mm）
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
