产品
功率放大器
400~8000MHz, 增益30dB, 噪声系数2.2dB, P-1dB功率24dBm, SMA
- DPA8-400-8000-3921
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 400 | ~ | 8000 | MHz | |
| 增益 | 30 | dB | |||
| 增益平坦度 | 3 | dB | |||
| 噪声系数 | 2.2 | 3 | dB | ||
| 驻波比 | 1.8 | 2.2 | |||
| P-1dB功率 | 22 | 24 | dBm | ||
| 信号泄露 | 50 | dB | |||
| 杂波抑制 | 70 | dBC | 常温测试 | ||
| 谐波抑制 | 18 | dBC | 常温测试 | ||
| 反向隔离 | 68 | dBC | |||
| OIP3 | 30 | dBm |
其它参数
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 工作温度 | -30~+70℃设计保证 |
| 其它 | 最大输入不损坏功率：10dBm |
典型测试数据
| F（GHz） | S11 SWR | S22 SWR | Gain（dB） | NF（dB） | P-1dB OUT（dBm） | P sat（dBm） |
| 0.01 | 5.21 | 5.92 | 27.01 | 6.97 | 22.88 | 23.5 |
| 0.72 | 1.71 | 1.14 | 31.24 | 1.52 | 25.1 | 26.5 |
| 1.44 | 1.15 | 1.24 | 32.66 | 1.34 | 24.97 | 26.9 |
| 2.15 | 1.47 | 1.28 | 33.28 | 1.23 | 24.7 | 27 |
| 2.86 | 1.96 | 1.26 | 33.27 | 1.59 | 25.3 | 26.8 |
| 3.58 | 1.76 | 1.19 | 33.08 | 1.28 | 25.6 | 27.5 |
| 4.29 | 1.12 | 1.11 | 32.71 | 1.6 | 25.5 | 27.5 |
| 5.01 | 1.71 | 1.16 | 31.53 | 1.7 | 25.35 | 27.3 |
| 5.72 | 1.52 | 1.37 | 31.49 | 1.77 | 25 | 26.4 |
| 6.43 | 1.22 | 1.5 | 32.46 | 1.7 | 24.7 | 26.2 |
| 7.15 | 1.31 | 1.57 | 32.27 | 1.95 | 24.3 | 25.7 |
| 7.86 | 1.94 | 1.62 | 31.62 | 2.09 | 24.5 | 25.6 |
| 8.57 | 2.14 | 1.52 | 31.17 | 2.3 | 24.4 | 25.7 |
| 9.29 | 2.95 | 1.55 | 29.41 | 2.8 | 24.7 | 25.8 |
| 10 | 5.19 | 1.53 | 27.37 | 2.65 | 24.7 | 25.4 |
参考实物图

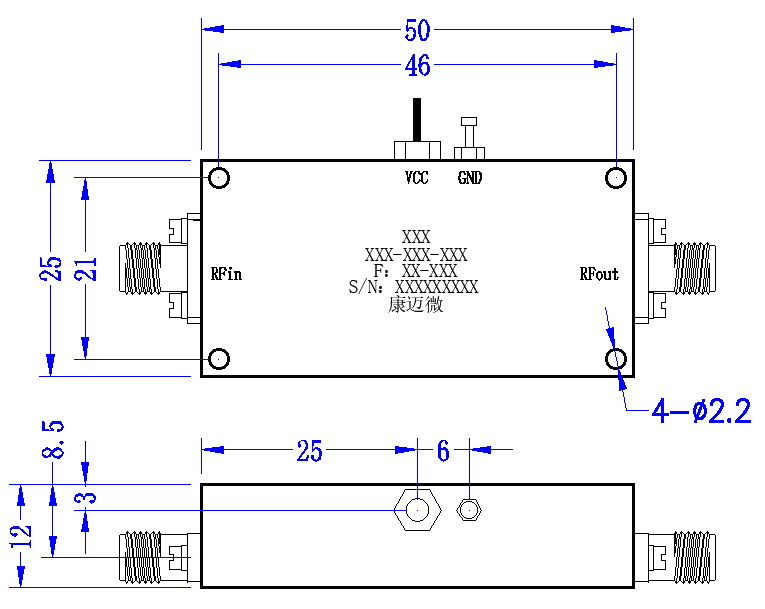

外形结构图（mm）
典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
