9.84~15GHz, 耦合度10dB, BJ120, 200W
- ZDC8-10W9.84-15G-2327
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 9.84 | ~ | 15 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 8.5 | 10 | 11.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.1 | |||
| 耦合线驻波比 | 1.4 |
其它参数
| 耦合端口 | SMA-K |
| 波导口型号 | BJ120 |
| 表面 | 镀银 |
| 功率容量 | 200W设计保证(信号只能由IN入) |
| 外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+125℃设计保证 |
| 其它 | 12.75G-14.8G耦合平坦度±0.6dB， 插损不包含分配损耗0.46dB |
端口定义
| 输入端口 | IN | (FBM120） |
| 输出端口 | OUT | (FBP120) |
| 耦合端口 | -10dB | （SMA-K） |
典型测试数据
| 频率 GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S23 耦合 dB | S13 方向性 dB |
|---|---|---|---|---|---|
| 9.83 | 1.01 | 1.05 | -0.61 | -9.47 | -26.83 |
| 10.2 | 1.02 | 1.03 | -0.61 | -9.77 | -22.86 |
| 10.57 | 1.01 | 1.11 | -0.59 | -10 | -25.98 |
| 10.94 | 1.01 | 1.17 | -0.54 | -10.16 | -34.91 |
| 11.31 | 1.05 | 1.18 | -0.55 | -10.29 | -33.03 |
| 11.68 | 1.03 | 1.16 | -0.61 | -10.33 | -37.65 |
| 12.05 | 1.03 | 1.12 | -0.55 | -10.33 | -25.69 |
| 12.42 | 1.04 | 1.09 | -0.55 | -10.35 | -24.59 |
| 12.78 | 1.05 | 1.06 | -0.54 | -10.32 | -26.26 |
| 13.15 | 1.03 | 1.04 | -0.51 | -10.19 | -33.23 |
| 13.52 | 1.03 | 1.04 | -0.51 | -10.07 | -33.89 |
| 13.89 | 1.02 | 1.04 | -0.55 | -9.99 | -34.38 |
| 14.26 | 1.03 | 1.04 | -0.54 | -9.83 | -29.4 |
| 14.63 | 1.02 | 1.02 | -0.56 | -9.64 | -26.37 |
| 15 | 1.05 | 1.03 | -0.57 | -9.45 | -26.05 |

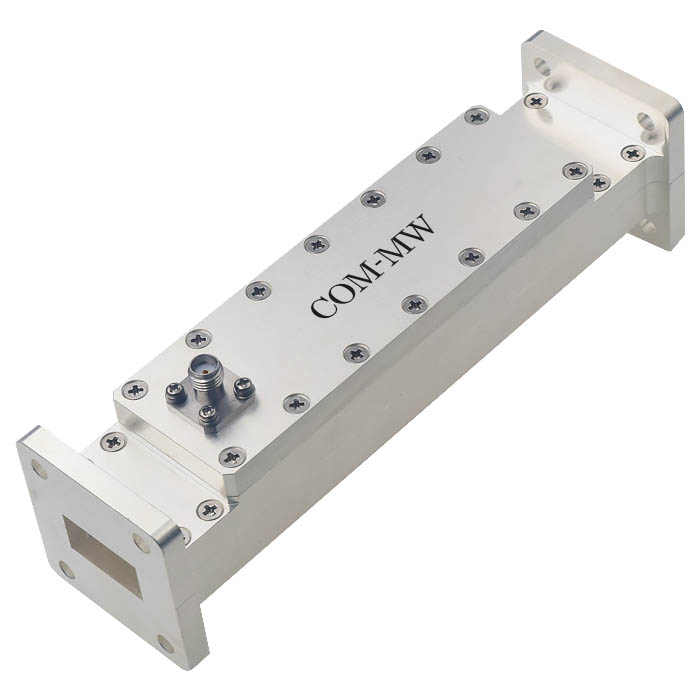

参考实物图

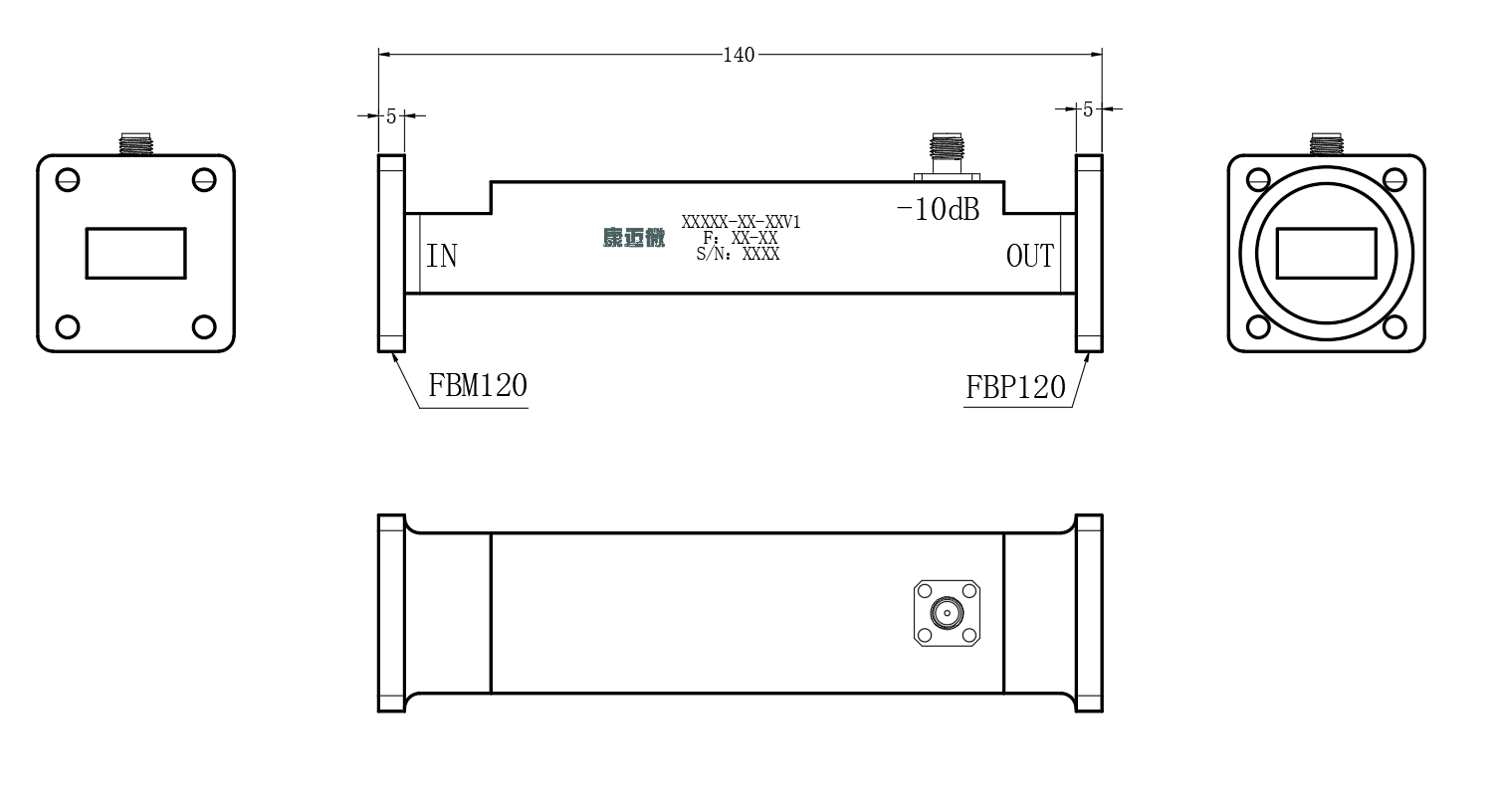

外形结构图（mm）

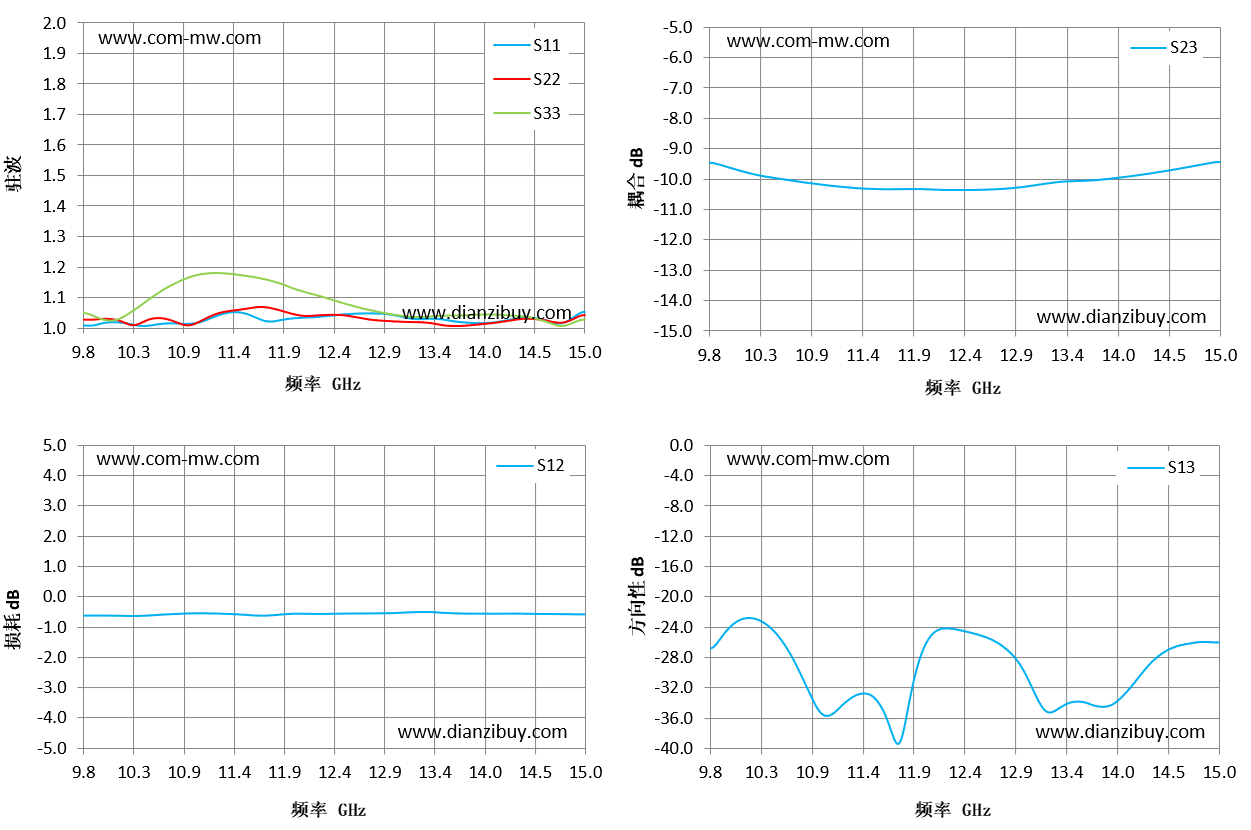

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
